伯顿海底液压管路连接接头结构设计

该接头为深海工况下使用的伯顿式管路连接件，主要应用于水下液压系统、海底采油树管路、水下机器人液压动力回路、深海探测设备流体输送线路中，承担不同通径管路之间的刚性连接功能，可在高静水压力、强腐蚀海水环境、持续管路振动的工况下长期保持密封可靠性，避免管路连接处出现渗漏、松脱、结构失效等问题，保障水下流体输送系统的压力稳定与通路顺畅。

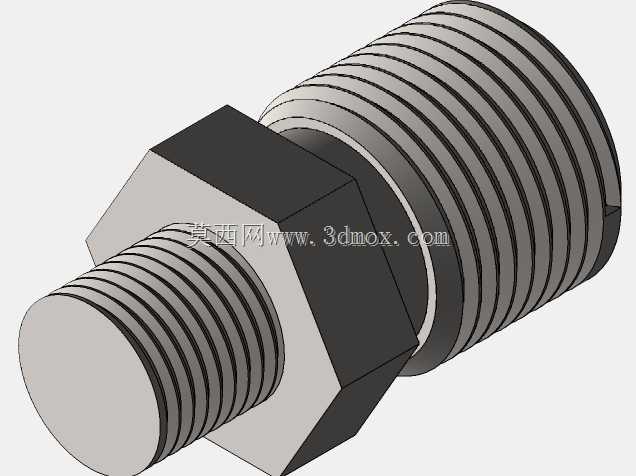

从功能特性来看，该接头采用双外螺纹结构设计，中间设置一体式六角拧转台，两端分别适配不同规格的内螺纹管路端口，可直接实现异径管路的对接，无需额外加装转接头件，减少管路系统的连接节点数量，降低潜在泄漏风险。接头的螺纹段采用标准密封管螺纹设计，螺纹牙型精度满足高压密封要求，装配时配合密封带或密封胶即可实现可靠的静密封，能够承受水下管路系统的额定工作压力，适配液压油、海水、惰性气体等多种流体介质的输送需求。中间的六角台结构为标准扳手操作位，对边尺寸符合常规呆扳手、套筒扳手的操作规范，装配时可直接施加标准扭矩，避免拧转过程中损伤接头本体或螺纹段，保障装配后的连接预紧力符合设计要求。

在设计思路上，该接头采用一体式棒料加工成型方案，整体无焊接、拼接结构，从根源上消除焊接缺陷带来的强度不足、腐蚀优先发生等问题，材质选用适配海水环境的高强度耐蚀合金，整体强度满足深海高压环境下的结构载荷要求，可承受管路内部压力波动、外部水流冲击、管路振动带来的复合载荷。外形尺寸设计上，两端螺纹段的长度根据对应管路的旋合深度要求确定，保证螺纹旋合后有足够的啮合牙数，既避免旋合过浅导致连接强度不足，也防止旋合过长造成装配干涉；中间六角台的厚度满足扭矩传递的强度要求，同时控制整体轴向长度，尽可能压缩接头安装后占用的管路空间，适配水下设备紧凑的安装布局。安装边界方面，该接头为直通式轴向连接结构，安装时仅需在接头径向预留扳手操作空间即可，无需额外的轴向操作余量，可在管路排布密集的狭小舱室、管线槽内完成装配与拆卸操作，后期维护时无需大范围拆卸周边管路，仅通过扳手操作即可完成接头的更换，大幅降低水下设备的维护难度与作业成本。接头的各段过渡位置均采用圆角过渡设计，避免应力集中，在长期交变载荷作用下不会出现裂纹萌生、断裂等失效问题，整体结构可靠性满足水下设备长周期免维护的使用要求。
