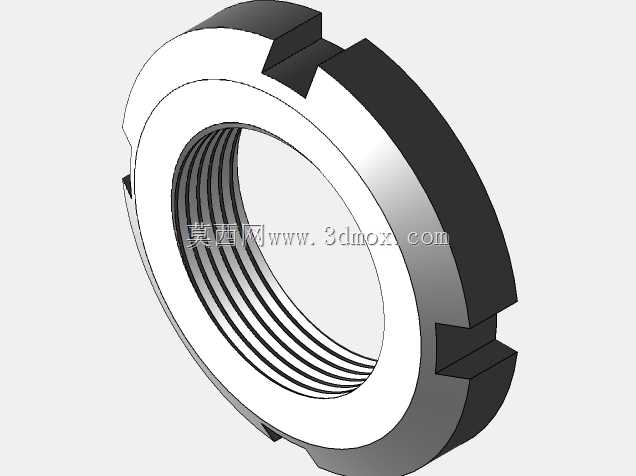

图尔卡KM4 M20×1锁紧螺母三维结构

　　在旋转轴系的装配环节里，这类带槽锁紧螺母是承担轴向定位、间隙预紧功能的核心小尺寸零件，常见于机床主轴单元、精密传动辊组、伺服电机输出端、轴承座内圈固定等场景，区别于普通六角螺母，它的核心作用是抵消轴系运转中产生的轴向窜动，避免轴承、传动件在交变载荷下出现移位松脱。从结构设计来看，这款KM4规格的锁紧螺母采用M20×1的细牙螺纹设计，细牙螺距的选型本身就是为了提升螺纹副的自锁性能，相比同公称直径的粗牙螺纹，细牙的螺纹升角更小，在承受振动载荷时不容易出现自发回转松脱，同时1mm的螺距也能让轴向调整的精度更高，适合需要微调轴承预紧量的装配场景。螺母外圈均匀分布的四个轴向卡槽，是配套钩形扳手使用的受力结构，设计时特意将卡槽的槽深、

　　槽宽做了适配标准钩形扳手的尺寸，现场装配时不需要定制专用工具，用常规的锁紧螺母扳手就能卡入卡槽施加拧紧力矩，卡槽的位置做了对称分布，拧紧时受力均匀，不会因为偏载导致螺母螺纹与轴螺纹出现咬合损伤。螺母的端面做了全平面的精加工处理，这个端面是直接抵接轴承内圈或者轴肩定位面的工作面，平面度、端面与螺纹轴线的垂直度都有严格的公差要求，如果端面跳动超差，拧紧之后会导致轴承内圈倾斜，直接影响整个轴系的旋转精度，严重时还会造成轴承滚动体偏磨，缩短轴承使用寿命。从安装边界来看，这款螺母的外径尺寸控制在适配M20轴径的常规安装空间内，外圈的卡槽没有超出螺母的最大外径，所以在设计安装腔体的时候，只需要预留出螺母外径的圆周空间，

　　不需要额外给卡槽留出避让位置，轴向的厚度也做了优化，在保证足够螺纹啮合长度、满足拧紧力矩下的强度要求的前提下，尽可能压缩轴向尺寸，减少对轴上安装空间的占用，适合轴向布局紧凑的精密传动结构。在实际选型使用时，这类锁紧螺母通常会和止动垫圈配合使用，将止动垫圈的内爪卡入轴上的键槽，外翅弯折卡入螺母的卡槽内，形成机械锁止，就算设备长期处于高频振动、启停换向的工况下，也能完全避免螺母回转松脱。建模过程中，螺纹部分采用了真实的螺旋扫描特征构建，还原了细牙螺纹的牙型轮廓，没有采用简化的贴图示意，方便后续做装配干涉检查、受力仿真分析时能获取准确的螺纹接触参数；外圈的卡槽做了圆角过渡处理，避免尖角处的应力集中，同时还原了机加工零件的工艺细节，

　　端面的倒角也按照实际加工要求做了处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便螺母顺利旋入轴端螺纹，不会因为端面毛刺刮伤轴承内圈的定位面。这类零件虽然尺寸不大，但是在整个轴系里的作用至关重要，很多设备出现的轴系异响、精度衰减问题，追根溯源都是锁紧螺母选型不当、拧紧力矩不足或者锁止结构失效导致的，所以在三维建模阶段还原准确的结构尺寸、安装边界，能给后续的装配工艺制定、选型校核提供可靠的数字模型依据，避免实际装配时出现空间干涉、锁紧力矩不足等问题。
