透明管式浮子流量测量装置结构设计

这款透明管式流量测量装置，主要面向中小管径流体管路的就地流量检测场景，常见于实验室流体试验台、小型水处理支路、气动系统供气支路、化工小剂量加料管路等无需远传信号的手动观测场景，依靠纯机械结构实现流量直观读取，无需外接电源或电子传感元件，在无供电、防爆要求高的简易工况下具备极强的适配性，能够帮助操作人员快速判断管路内流体的实时通流状态，避免流量偏离工艺区间引发的生产或试验偏差。

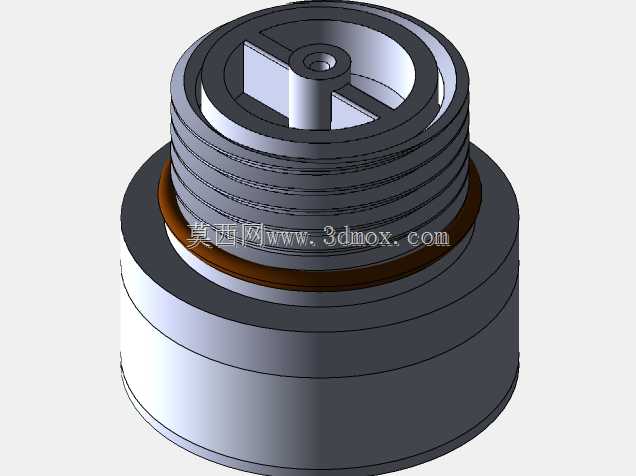

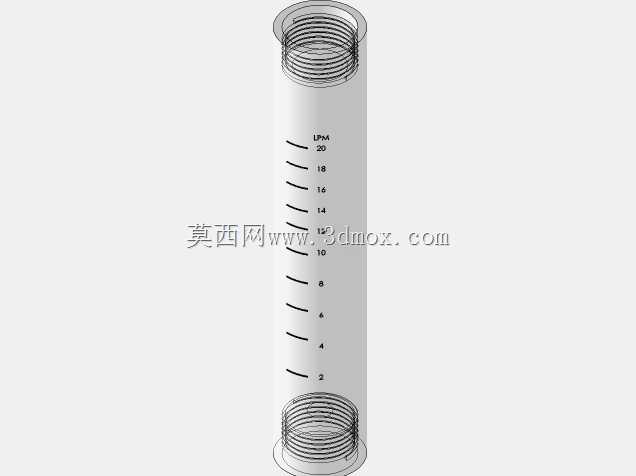

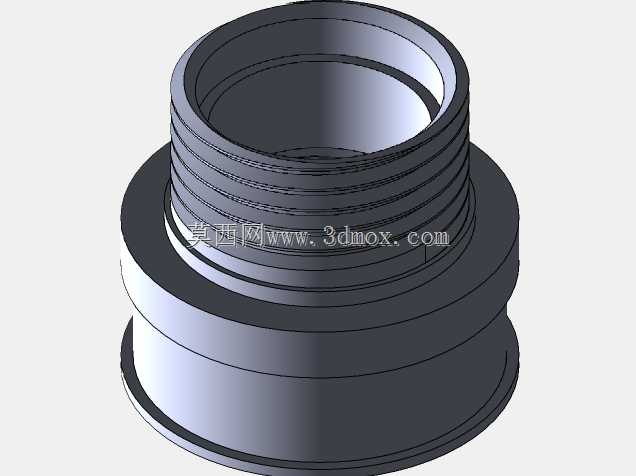

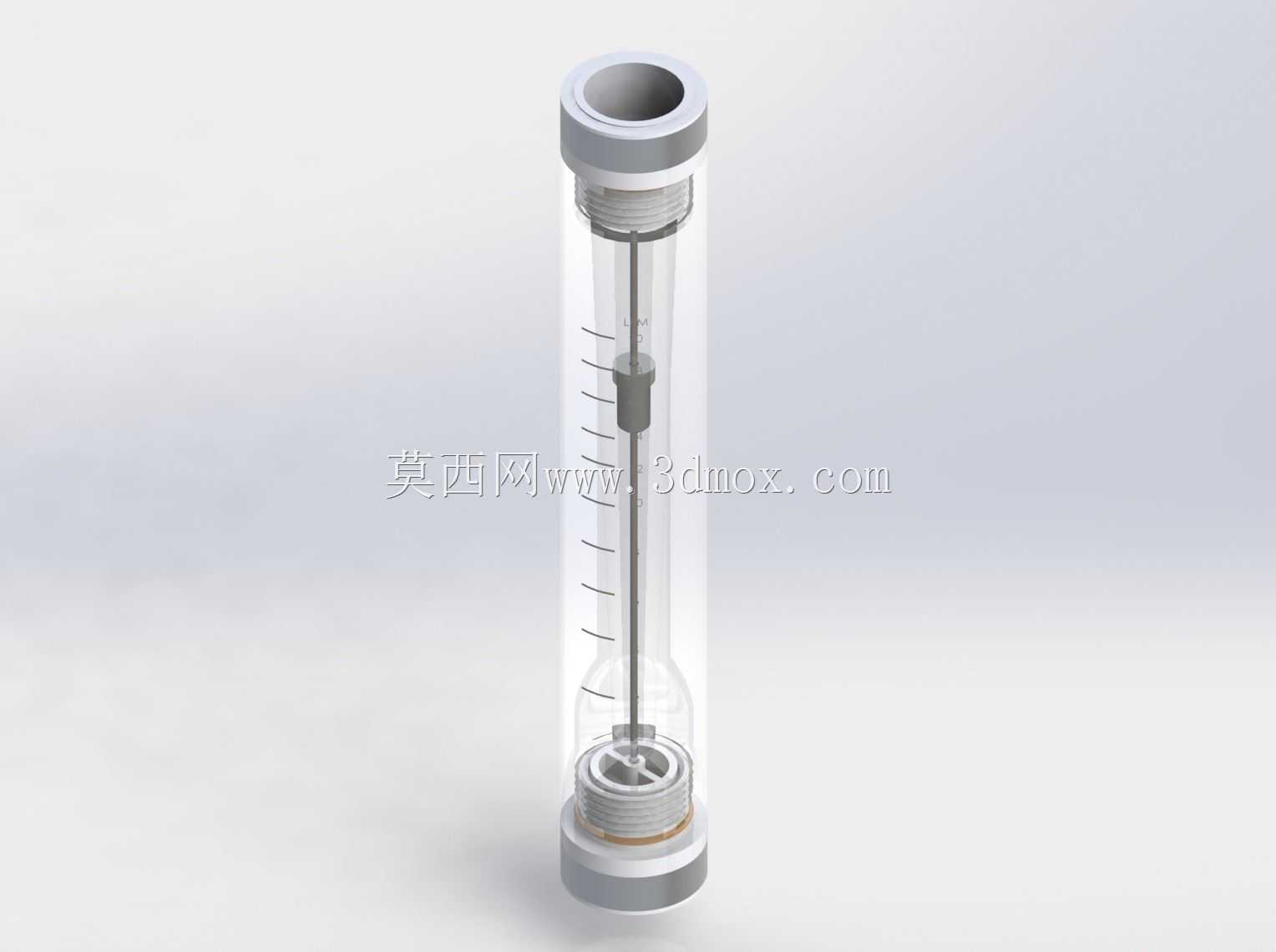

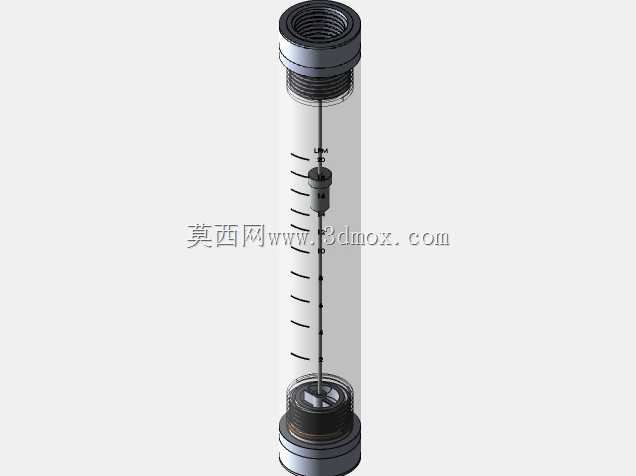

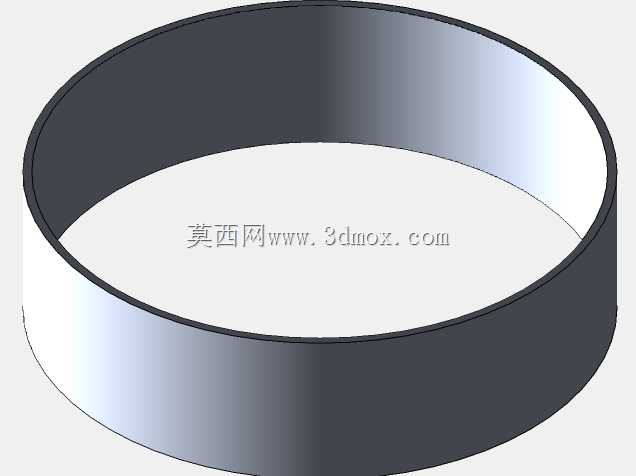

装置核心采用垂直安装的透明测量管作为主体结构，管身预制均匀分布的刻度标识，可直接对应浮子停留位置读取瞬时流量值，内部的浮子组件经过重心配平设计，流体自下而上通入管体时，浮子在流体推力作用下沿管内导向结构平稳上升，当浮子重力、流体压差推力达到平衡时即可稳定停留，不会出现卡滞、跳变的问题，读数稳定性远高于简易拼接的流量观测结构。两端的连接端采用公制螺纹设计，在设计阶段对原有非标螺纹尺寸做了适配优化，调整了端盖螺纹的公称直径与螺距参数，完全匹配常规公制管路的安装接口标准，无需额外加工转换接头即可直接接入常规工业管路，大幅降低现场安装的适配成本。

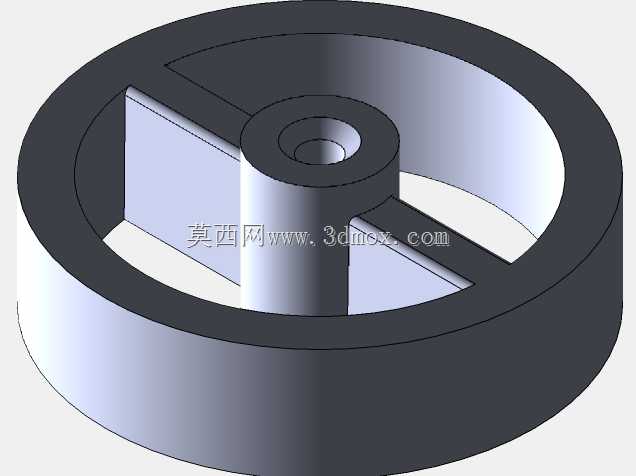

从安装边界来看，装置整体为细长圆柱结构，安装时需保证垂直偏差控制在合理区间，避免倾斜导致浮子贴壁影响测量精度，两端螺纹的密封面做了平端面设计，可搭配常规密封垫片实现端面密封，适配常规低压流体管路的压力耐受要求，既可以测量清水等常规液体介质的流量，也可通过更换适配密度的浮子组件，实现空气、惰性气体等气态介质的流量检测。设计过程中重点优化了内部导向结构的间隙，既保证浮子上下动作的顺畅度，也避免大流量下浮子出现倾斜卡阻，同时将上下端盖的锁紧结构做了防松设计，长期受流体脉动冲击也不会出现端盖松动渗漏的问题，透明管体选用耐冲击的透明工程材质，兼顾观测清晰度与结构强度，避免日常拆装、磕碰导致管体碎裂损坏，完全满足现场长期就地观测的使用需求。
