可回转调节式机械旋转底座结构设计

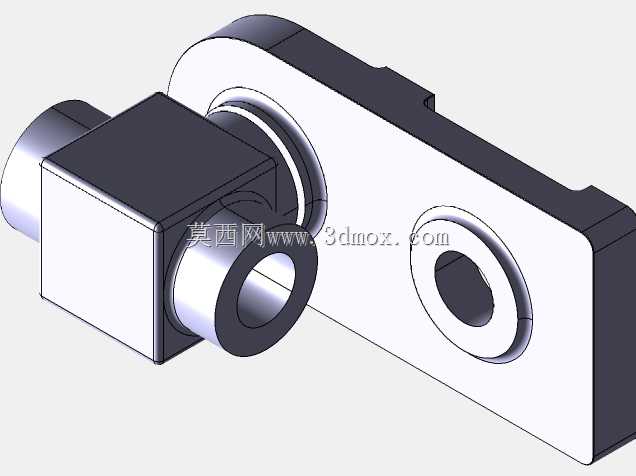

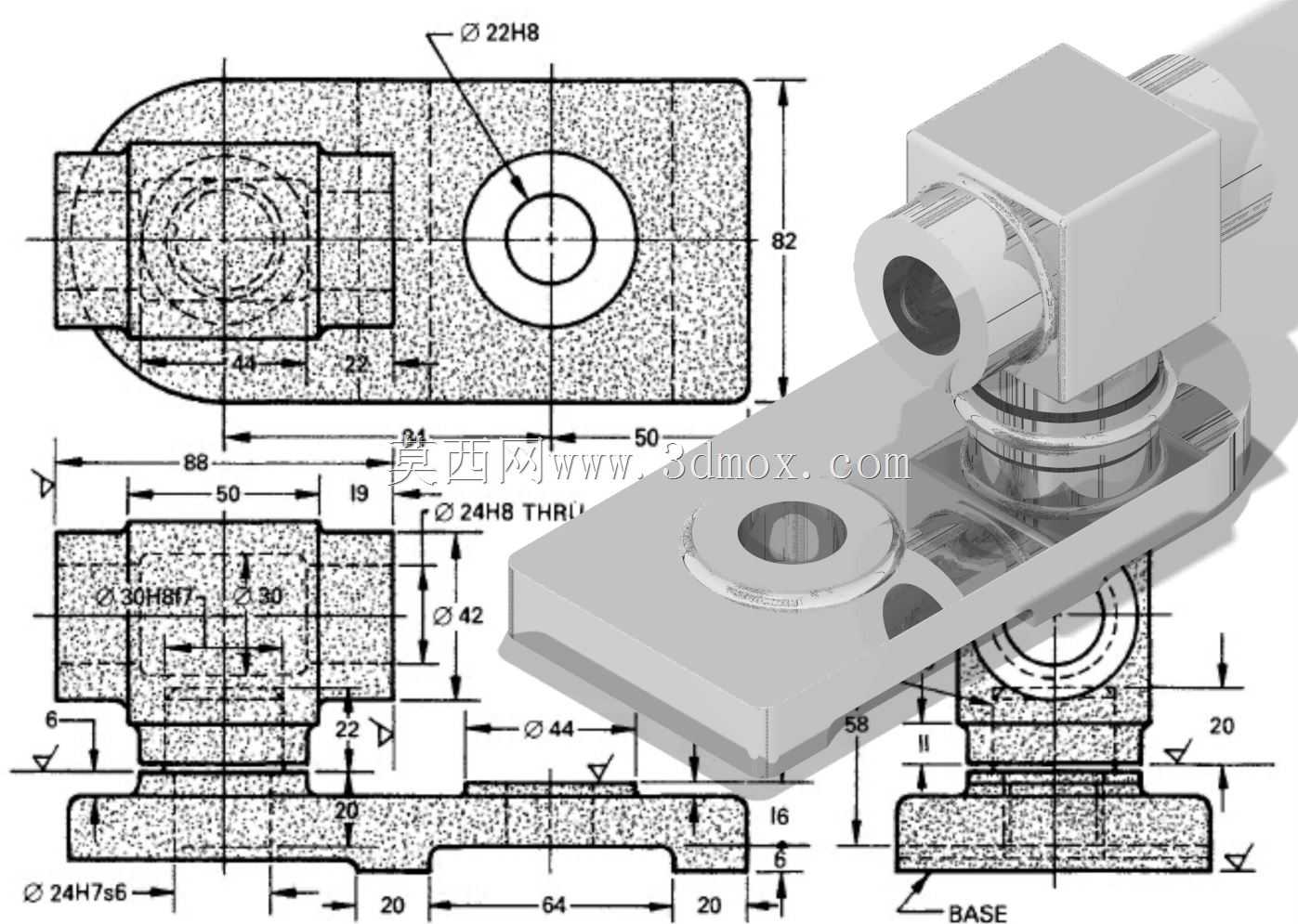

这款旋转底座是工业机械系统中用于承载上部功能组件、实现水平方位角度调节的核心支撑构件，广泛应用于工装夹具工位调整、检测设备角度转向、小型操作台方位切换、轻型执行机构姿态调整等场景，能够在不挪动整体设备安装位置的前提下，快速改变上部搭载部件的朝向，适配不同工位的作业需求，减少设备重新对位安装的工作量，提升生产线柔性适配能力。从功能特性来看，该底座采用分体式组合结构，下部为长条形安装基座，通过底板上的预留安装孔可与设备机架、工作台面实现稳固锁附，基座上方设置回转支撑结构，上部搭载的方形安装座可绕垂直轴线做360度回转，上部安装座预留了同轴定位孔与侧向安装接口，既可以通过中心孔实现上部组件的同轴定位，保证回转过程中上部部件的同轴度精度，也可通过侧向接口锁附固定上部构件，避免回转到位后出现移位松脱。设计过程中，针对承载与回转精度的双重需求，对各部位的壁厚做了差异化分配，基座底板采用等厚结构搭配局部加强筋，既保证与安装面的贴合度，也避免整体重量过大；回转衔接部位设置了阶梯式轴孔配合结构，通过不同直径的轴段配合承担径向载荷与轴向载荷，减少回转过程中的晃动量，同时在配合面预留了润滑介质容纳空间，降低长期回转使用的磨损速率，延长构件使用寿命。从尺寸与安装边界来看，底座整体横向安装跨度为88mm，基座总宽度为50mm，上部安装座的中心定位孔直径为22mm，基座上预留的贯通安装孔直径为24mm，基座底部到上部安装座顶面的总高度为58mm，安装时需在基座下方预留不小于6mm的安装操作空间，用于穿设固定螺栓，上部组件安装时需保证搭载部件的重心落在回转中心轴线附近，避免偏载过大导致回转卡滞或支撑面受力不均。各连接部位的公差配合经过合理匹配，中心定位孔采用H8公差等级，既保证上部组件的装配定位精度，也不会出现装配过紧导致拆装困难的问题，安装孔位的位置公差控制在合理范围内，降低现场安装的对位难度，适配常规工业场景的安装精度要求。
