Tünkers Vario V50.1气动夹紧工装结构

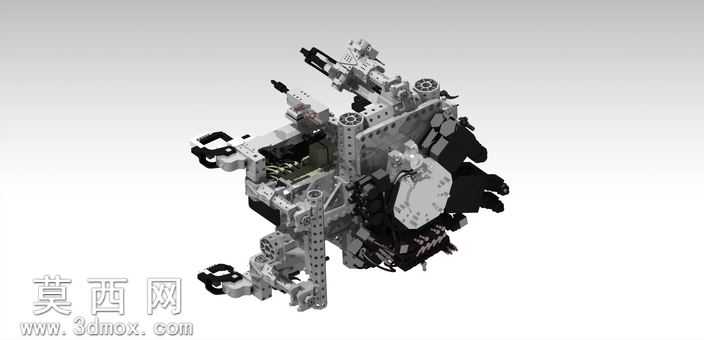

本模型为Tünkers Vario V50.1气动夹紧工装，建模过程严格遵循实际产品的装配逻辑与尺寸比例，依托三维建模软件完成全参数化零件搭建与整机装配，完整还原了该款气动夹的所有结构细节。建模阶段首先对核心气动执行组件进行参数化绘制，精准构建气缸腔体、活塞推杆、密封槽位等内部结构，确保气动驱动行程与实际产品参数完全匹配；其次对夹紧臂、铰接转轴、定位基座、安装孔位等机械结构逐一建模，所有铰接副的配合间隙、转动行程都按照实际工装的运动逻辑进行约束设置，可完整模拟夹紧-松开的全动作过程。材质渲染阶段针对不同部件的实际材质进行区分设置：金属结构件采用哑光银灰金属材质，还原铝合金阳极氧化与碳钢发黑的表面质感，对加工面添加细微的切削纹理提升真实感；气动管路采用黑色哑光橡胶材质，模拟气管的柔韧质感；密封件、缓冲垫等非金属部件采用深色橡塑材质，添加细微的颗粒质感区分于金属部件；紧固件采用镀锌亮面金属材质，还原标准件的表面光泽。结构设计上，该气动夹采用模块化集成设计，将气动驱动单元、力放大杠杆机构、夹紧执行端、传感器安装位集成在同一基座上，多组夹紧臂通过铰接结构实现同步联动，可在单气缸驱动下完成多点位同步夹紧，基座上预留的多组标准安装孔位可适配不同的工装安装需求，侧面预留的传感器安装槽可加装到位检测元件，适配自动化生产线的信号反馈需求。建模过程中对所有零件的干涉情况进行了逐一排查，确保活动部件在全行程范围内无结构干涉，装配约束完全符合实际工装的装配顺序，可直接用于工装方案评审、自动化产线布局模拟、夹紧动作仿真等场景，模型细节完整覆盖了产品的外部安装特征与内部传动逻辑，能够直观呈现该款气动夹紧工装的工作原理与结构优势。
