立式圆筒类工件加工机框架组件

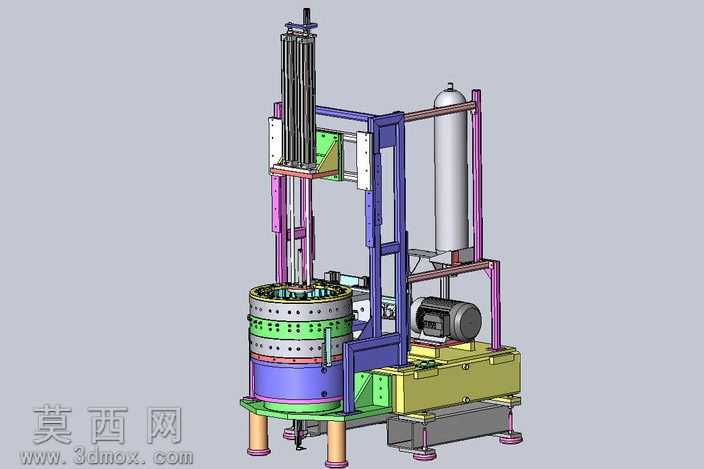

本套机框架组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了干涉检查，确保各部件装配后无运动冲突。模型搭建时先确立底部承载基座的基准平面，以基座地脚支撑的安装面为全局坐标原点，向上依次搭建中层承载平台、立式支撑立柱、顶部执行机构安装位，同时整合侧边的储气罐安装支架、动力电机安装座的结构布局。材质分配上，底部承载箱体采用铸铁材质渲染，呈现稳重的哑光深黄质感，支撑立柱采用喷涂紫色漆的方钢材质，执行机构安装板采用阳极氧化绿色铝合金材质，立式储气罐采用拉丝不锈钢材质，驱动电机做了灰铸铁壳体搭配黑色散热风罩的材质区分，底部支撑脚做了橡胶减震垫与金属调节螺杆的材质分层，整体渲染效果贴合工业设备的真实材质表现。结构设计上，框架采用型材拼接加螺栓紧固的连接方式，预留了多组安装调节腰型孔，方便后续执行机构的位置微调，中层圆筒工位设置了多层定位圈结构，可适配不同直径的圆筒类工件装夹，侧边的立式导向柱搭配线性导轨结构，保障顶部压装执行机构的运动直线度，基座内部预留了电气元件、液压管路的排布空间，整体框架兼顾结构刚性与装配维护的便利性。设计思路围绕立式圆筒工件的加工工序需求展开，将压装执行、动力驱动、气源存储、工件装夹多个功能模块集成在同一框架上，减少设备的整体占地面积，同时通过模块化的安装位设计，让框架可适配不同规格的功能部件更换，提升整套设备的通用性，建模过程中对每一处安装孔位、连接面都做了参数化关联，修改框架尺寸时可同步更新对应连接部件的位置，提升后续改型设计的效率。
