Bosch-Rexroth标准拉杆式液压油缸三维建模

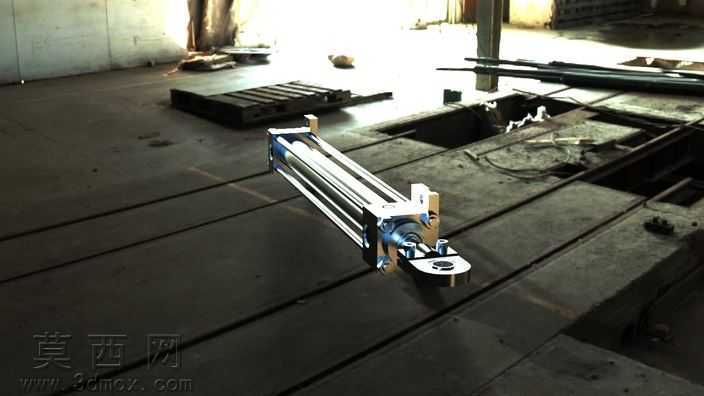

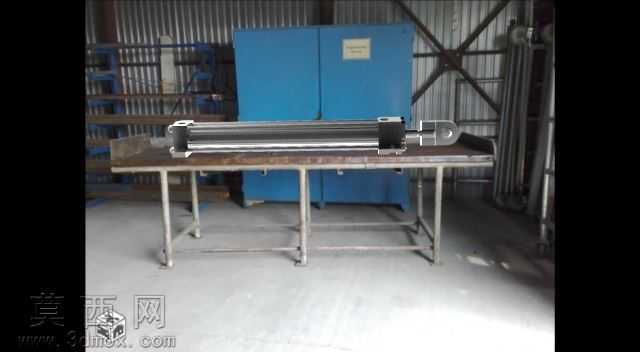

本模型为Bosch-Rexroth标准系列拉杆式液压油缸，建模过程严格遵循力士乐液压元件的官方尺寸规范，首先通过草图绘制完成缸筒、端盖、活塞杆、拉杆、耳环安装座等核心零件的轮廓基准，采用拉伸、旋转、切除等基础特征构建零件主体结构，针对端盖处的密封槽、油口螺纹、拉杆安装孔、耳环铰接孔等细节结构，通过异型孔向导、螺旋扫描切除等特征完成精细化建模，保证各零件的配合尺寸公差符合液压元件的行业设计标准。装配阶段采用自下而上的装配逻辑，首先以缸筒作为固定基准件，依次装配前后端盖，通过四根周向均匀分布的拉杆完成端盖与缸筒的锁紧定位，再装入活塞杆与活塞组件，添加同轴度、端面重合等配合约束保证活塞杆与缸筒的同轴度，避免运动干涉，最后装配尾部耳环安装座与杆端连接结构，还原油缸的铰接安装形式。材质渲染阶段，缸筒与端盖采用调质钢材质，添加金属磨砂质感的表面贴图，活塞杆表面采用镀硬铬的高光金属材质，密封件采用丁腈橡胶的哑光深色材质，拉杆采用发黑处理的碳钢材质，通过环境光遮蔽、漫反射参数调整还原工业液压元件的真实质感。模型完整还原了拉杆式液压油缸的内部结构与外部安装特征，包含活塞密封、导向套、防尘圈等密封结构的细节表达，可用于液压系统装配仿真、设备布局干涉检查、液压回路原理演示等场景，建模过程中对非关键的微小倒角、工艺圆角进行了合理简化，在保证结构准确性的前提下控制了模型整体面数，兼顾了视觉还原度与使用流畅度，所有零件均可单独导出编辑，方便使用者根据实际工况参数调整缸径、行程、安装形式等关键尺寸，适配不同的液压系统设计需求。
