简约实用款办公订书机三维结构设计

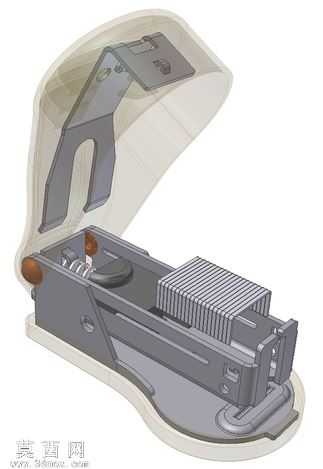

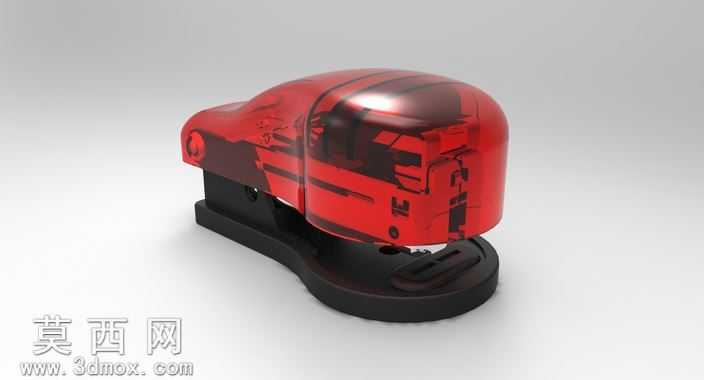

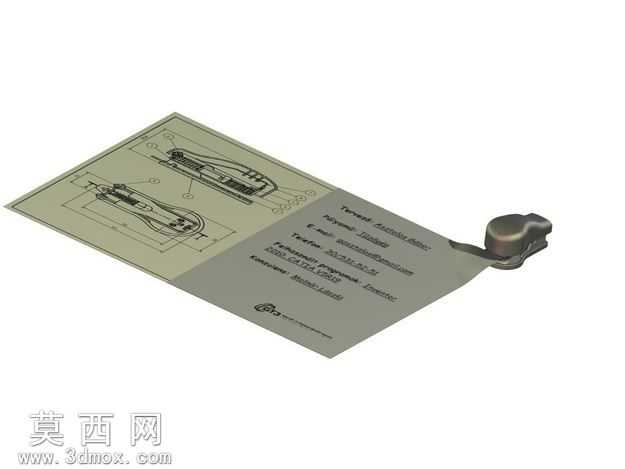

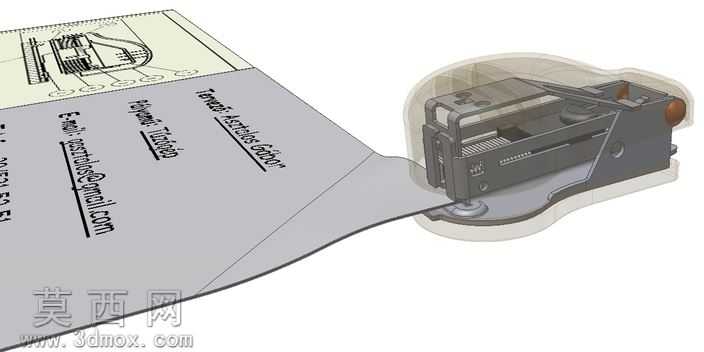

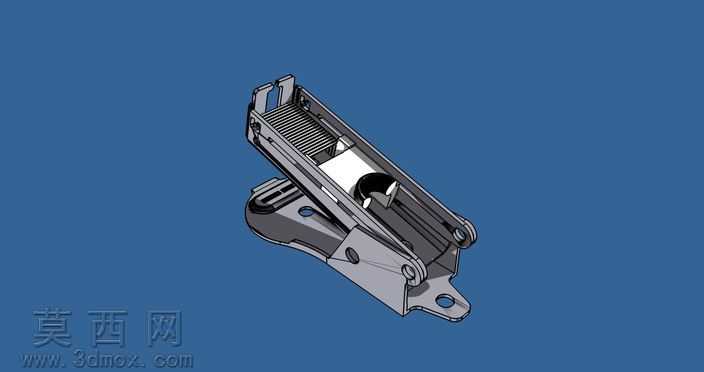

本款订书机三维模型采用Autodesk Inventor与CATIA协同建模完成，建模过程严格遵循手动订书机的真实机械运动逻辑，完整还原了产品从按压施力到订书钉成型装订的全流程结构。建模初期先梳理订书机的核心功能模块，将整体结构拆分为上压柄、钉槽组件、成型底座、铰接转轴、复位弹簧、钉道推片六个独立子装配体，每个子零件均按照实际量产五金件的尺寸公差进行参数化绘制，确保各部件装配后无干涉、运动顺滑。材质渲染阶段针对不同部件的真实材质进行区分设置：上压柄与底座的金属冲压件采用磨砂冷轧钢材质，调整金属粗糙度参数至0.3，添加细微的冲压纹理与边缘倒角反光效果，还原五金冲压件的哑光金属质感；与手部接触的按压部位设置软胶包胶材质，添加细微的颗粒纹理提升真实感；内部的复位弹簧采用镀锌亮面金属材质，钉道内的订书钉采用亮面镀镍钢材材质，不同材质的光影反射参数经过多轮调试，最终渲染出的效果图层次分明，各部件材质辨识度高。结构设计上采用经典的杠杆省力结构，通过多组铰接转轴的位置排布优化力臂比例，让使用者施加较小的按压力即可完成订书钉的穿透弯折动作；钉槽组件设计了可拉开的装钉结构，推片部位预留弹簧安装位，模拟真实订书机自动送钉的功能；底座的钉槽成型位置设计了标准的订书钉弯折凹槽，确保装订时钉脚能够精准向内弯折固定纸张。整体建模过程中对所有活动部件添加了运动约束，可直接用于运动仿真演示，验证按压过程中各部件的运动轨迹是否合理，排除结构卡滞的设计问题；所有零件均做了合理的壁厚与圆角处理，符合五金冲压加工的工艺要求，不存在无法开模生产的异型结构，模型可直接用于产品结构验证、办公场景渲染素材或机械结构教学演示使用。
