775型直流驱动电机外观结构设计

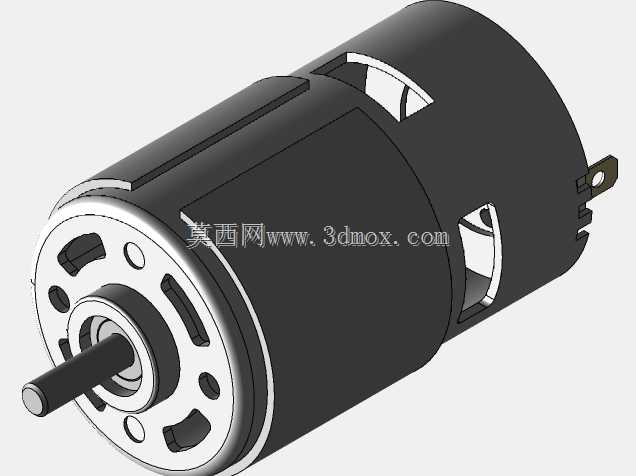

这款775规格直流驱动电机，是小型动力输出场景中应用极为广泛的核心部件，常被适配在小型电动工具、桌面级自动化传动装置、家用小型电器、儿童电动载具、模型动力改装等场景中，作为整套设备的动力源完成电能到旋转机械能的转换，为终端执行部件提供稳定的扭矩与转速输出。本次设计还原了该款电机的完整外部结构，整体采用圆柱式主体布局，前端设置带安装孔位的金属端盖，端盖中心伸出标准直径的输出轴，轴体与端盖配合处设置限位轴肩，可直接对接联轴器、齿轮、带轮等传动零件，实现动力的向外传递。端盖上均匀分布的通风缺口与壳体中段的镂空散热槽形成贯通的散热风道，在电机持续带载运行时，能够借助转子转动带动的空气流动带走绕组产生的热量，避免长时间工作导致的温升过高问题，提升持续运行的稳定性。壳体尾部设置两个对称的插片式接线端子，可直接对接供电线路完成电源接入，端子旁的定位凸台能够防止接线插拔时出现端子松动移位的问题，提升电气连接的可靠性。设计过程中严格遵循市售常规775电机的安装边界尺寸，主体外径、输出轴伸出长度、端盖安装孔的孔距均匹配通用安装支架的适配尺寸，用户在做设备结构适配时，可直接参考该模型的外形尺寸预留安装空间，无需额外测量实体样品的尺寸参数。模型仅还原电机外部的壳体、端盖、输出轴、接线端子等可见结构，未对内部的转子、绕组、碳刷、磁瓦等部件做建模处理，能够满足设备整体装配干涉检查、外观布局验证、安装空间校核的设计需求，在做整套设备的三维装配时，可直接将该模型导入装配环境，快速完成动力部件的布局定位，检查电机与周边结构件是否存在安装干涉，确认传动部件的对接位置是否匹配，大幅缩短设备前期设计的验证周期。
