PK264MA型两相1.4V步进电机结构设计

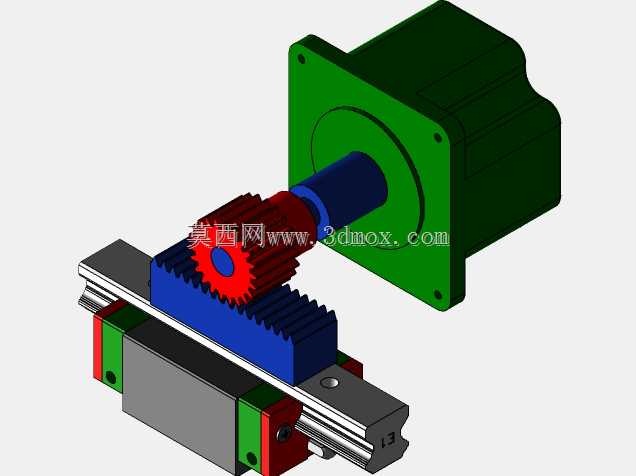

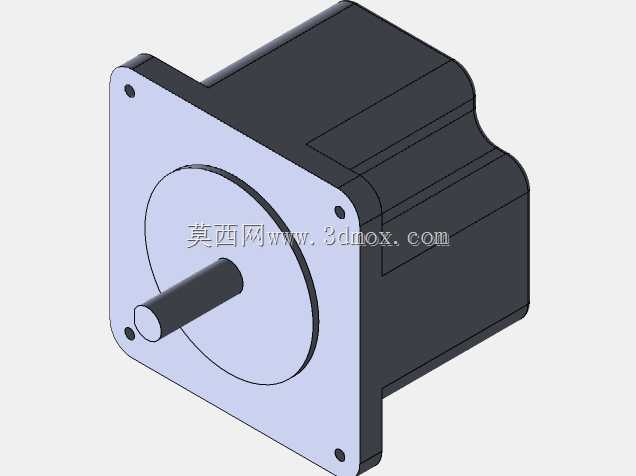

这款步进电机是开环运动控制系统里的核心执行元件，能够将电脉冲信号直接转化为对应角位移输出，在各类需要精准位置控制、转速调控的工业场景中应用十分广泛，小到桌面级3D打印设备的送料与轴向进给机构、小型数控雕刻机的多轴传动单元，大到自动化生产线的物料分拣工位、包装设备的定长送料机构、电子加工产线的点胶与贴片位移平台，都能见到同规格步进电机的应用身影，它不需要额外的位置反馈装置就能实现较高精度的步距控制，搭配对应的驱动模块即可快速搭建运动控制链路，相比伺服系统成本更低、调试难度更小，非常适合对定位精度有要求但预算有限的中低速传动场景。从功能特性来看，这款电机适配2A额定电流、1.4V额定电压的驱动参数，低速运行时扭矩输出平稳，不易出现低频振动问题，步距角精度稳定，能够在负载波动不大的工况下保持可靠的位置锁定与转动输出，断电状态下自带的自锁力矩可以避免负载移位，不需要额外加装制动结构就能满足多数静态定位需求。在设计思路上，这款电机采用方形法兰安装结构，前端盖为一体化金属加工件，四个安装孔位对称分布在法兰边角，输出轴从端盖中心位置伸出，轴端做了标准的圆柱光轴设计，可适配联轴器、同步带轮、齿轮等多种传动连接件，能够灵活对接不同的传动结构；电机主体的定子与外壳采用叠压装配结构，后端的出线位置预留了足够的接线空间，方便用户快速对接驱动线路，整体结构紧凑，没有多余的外凸结构，能够在狭小的安装空间内完成布置。从安装边界来看，方形法兰的安装孔位间距符合对应机座号的通用安装标准，输出轴的伸出长度、轴径尺寸都匹配同系列电机的通用互换尺寸，用户在替换同规格旧电机时不需要重新调整安装支架的孔位，也不需要重新适配传动连接件，能够大幅降低设备维护替换的成本；电机本体的轴向长度控制合理，既保证了内部定子绕组有足够的绕线空间来满足扭矩输出要求，又不会因为长度过长导致安装时与周边结构产生干涉，外壳的散热结构能够保证电机在长时间连续运行时及时散出绕组产生的热量，避免过热导致的扭矩衰减或者寿命缩短问题。
