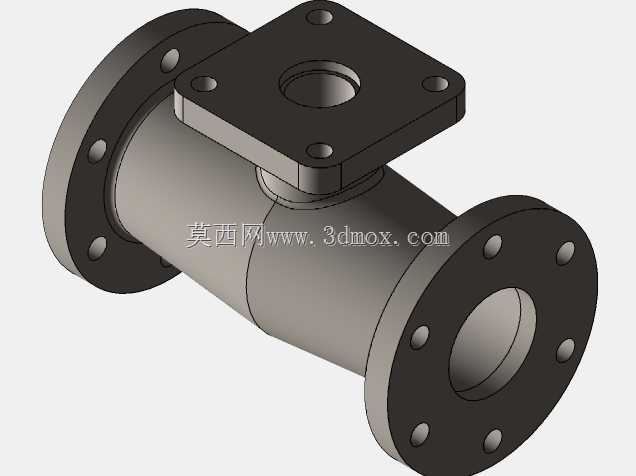

带方法兰接口的法兰式三通管路连接件

这款三通管路连接件主要应用于工业流体输送管网系统中，可在化工介质输送、市政给排水、暖通空调循环、工业制程管路等场景下实现管路的三路汇通与分流，满足不同走向管路的对接需求，适配带法兰接口的工业管道布设场景，能够在常温常压的常规流体输送工况下稳定工作，实现介质流向的改变与管路分支的拓展。产品主体采用等径直筒式主体结构，两个轴向接口采用标准圆形法兰结构，法兰端面均匀分布螺栓安装孔，可通过螺栓紧固件与对应规格的管道法兰实现刚性密封连接，安装时可根据管路压力等级选配对应密封垫片，保证连接位置的密封性能，避免输送介质出现渗漏问题。垂直于主管路的第三个接口采用方形法兰安装结构，方形法兰的四个角位置设置安装沉孔，既可以对接方形接口的管路支路，也可作为仪表安装、支路阀门对接、功能组件加装的预留接口，适配不同的管路拓展需求。设计过程中优先考虑管路内部的流道平顺性，三个接口的交汇位置采用圆弧过渡结构，避免直角结构带来的流体阻力激增问题，减少介质输送过程中的压损，同时降低介质内杂质在交汇位置淤积的概率，提升管路长期运行的稳定性。外形尺寸上，主管路的两个圆形法兰外径一致，法兰端面的螺栓孔采用圆周等距分布，可适配同通径的标准工业法兰，安装时无需额外制作转接件；上方方法兰的安装孔距经过标准化适配，可直接对接常规方形接口的工业阀组或检测仪表，安装边界清晰，布设管路时可直接根据法兰外轮廓预留安装操作空间，无需为螺栓紧固操作预留额外的超大操作空间，能够有效压缩管路布设的整体占用空间。整体结构采用一体化建模设计，管壁厚度均匀，既能够满足常规工况下的结构强度要求，避免管路承压出现变形问题，也不会因管壁过厚造成材料浪费与整体重量过大的问题，降低安装过程中的吊装与固定难度。
