双法兰90度弯管式管道连接肘关节

这款双法兰弯管结构是流体输送管路系统中极为常用的转向连接件，广泛应用在民用给排水、暖通循环、工业液压油路、气动输送、小型内燃机进排气等多类场景中，核心作用是在两段直向布设的管路之间完成90度方向的平滑转向，避免管路强行弯折产生的通径缩窄、应力集中甚至管路开裂问题，保障介质输送过程的顺畅稳定。

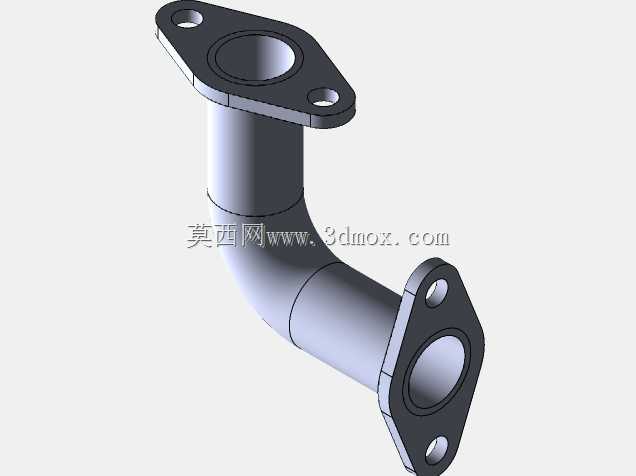

从实际使用功能来看，该结构两端采用菱形法兰安装面，每个法兰面设置两个对称的安装通孔，安装时可通过螺栓将弯头两端分别与对应管路端的法兰盘紧密压合，配合法兰面间的密封垫片即可实现可靠的密封连接，相比螺纹连接的弯头，法兰式结构的承压能力更强，安装对位更便捷，后期维护拆卸也无需转动整段管路，适配中等通径的管路布设需求。弯管主体采用等通径圆弧过渡设计，转向段的弯曲半径经过合理测算，既不会因为弯曲半径过小导致介质流经时产生过大的局部阻力，造成输送能耗升高、介质流态紊乱的问题，也不会因为弯曲半径过大导致整体结构占用过多安装空间，能够在紧凑的布设空间内完成管路转向需求。

在设计思路上，这款弯头优先兼顾了结构强度与安装通用性，两端法兰的安装孔位间距、法兰密封面的凸起环带尺寸都参照通用管路法兰的适配标准设计，能够直接匹配同规格的常规管路法兰，无需额外制作过渡转接件。弯管段与两端法兰采用一体化衔接结构，衔接位置做了平滑的圆角过渡处理，避免直角衔接带来的应力集中问题，在管路存在轻微振动、介质压力存在小幅波动的工况下，也能有效降低衔接位置开裂泄漏的风险。

从安装边界来看，该弯头整体为对称式90度弯折结构，两端法兰的端面分别朝向两个垂直方向，安装时需要预留出对应弯折方向的布设空间，两端法兰的安装孔位可根据现场管路的对位需求做周向角度微调，适配不同走向的管路对接需求。弯头的通径全程保持一致，不会在转向位置出现通径突变，能够最大程度降低介质流经时的压损，无论是输送液态水、液压油，还是气态的压缩空气、低压燃气，都能保持稳定的输送效率，法兰连接的结构也能适配一定范围内的管路安装同轴度误差，降低现场安装的对位难度，提升管路组装的施工效率。
