球铰式铰接支撑固定座结构设计

该球铰式铰接支撑固定座是工业传动与支撑系统中常用的活动连接构件，主要应用在需要实现小角度多向偏转补偿的机械连接场景中，常见于自动化生产线的工装夹具连接端、工程机械的杆件铰接部位、输送设备的活动导向支撑位，以及各类需要自适应角度偏差的设备安装对接位置，能够在刚性连接的基础上，补偿安装过程中产生的同轴度偏差、设备运行过程中产生的微小形变位移，避免连接部位因应力集中出现断裂、磨损加剧的问题，有效提升整套设备运行的稳定性与部件使用寿命。

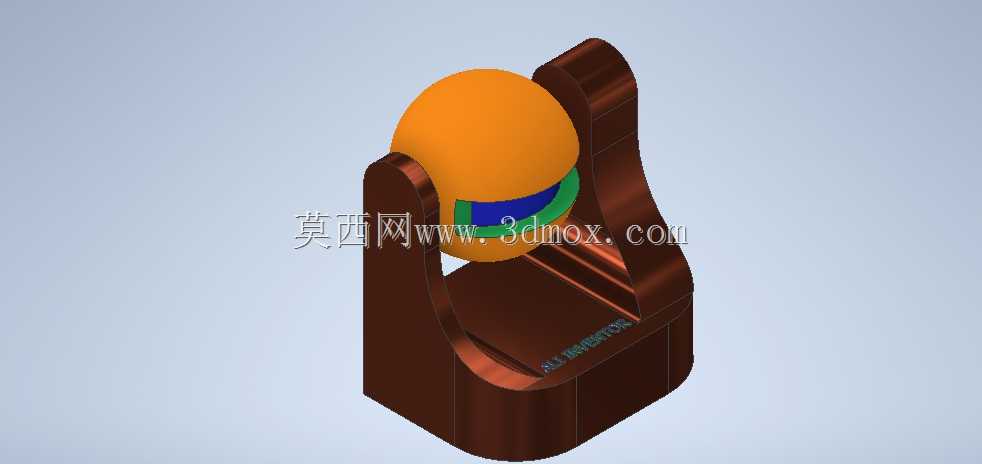

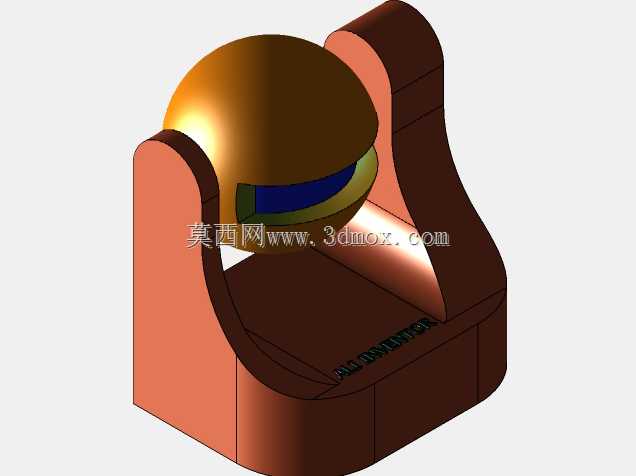

从功能特性来看，该构件主要由一体式U型支撑基座、内嵌式球头活动件、分层耐磨衬套三个核心部分组成，其中U型基座采用底部方形安装面设计，安装面预留充足的螺栓固定位，能够通过标准紧固件直接固定在设备安装基面或工装台面上，基座两侧的支撑臂采用对称式弧形抱合结构，既能够为内部球头提供足够的环抱抱紧力，避免球头在承受径向载荷时出现脱出问题，又预留了球头偏转所需的活动空间，可实现沿基座开口方向正负30度范围内的俯仰偏转，同时配合球头自身的球面转动特性，可实现周向小范围的角度自适应调整。内嵌的球头部件为核心活动件，球面采用高精度圆弧面设计，与衬套的配合间隙控制在合理范围内，既保证转动过程的顺滑无卡滞，又避免间隙过大产生的连接晃动问题，球头顶部预留外接杆件的连接接口，可根据实际使用需求对接不同规格的传动杆、支撑臂或执行元件。中间的分层衬套采用不同材质的分层结构，内层为低摩擦耐磨材质，直接与球头球面接触，降低转动过程中的摩擦阻力，减少长期运行产生的磨损量，中间层为弹性缓冲材质，能够吸收设备运行过程中产生的振动冲击，外层为刚性定位层，与基座的安装槽紧密配合，避免衬套在受力时出现移位问题。

在设计思路上，该构件优先考虑了承载能力与活动范围的平衡，基座整体采用等强度结构设计，在受力较大的支撑臂与底座连接位置做了加厚过渡处理，避免应力集中导致的结构失效，同时在非受力区域做了合理的减重设计，在不降低整体结构强度的前提下减少构件整体重量，降低材料消耗。外形尺寸方面，该构件整体安装边界紧凑，底部方形安装面的尺寸适配常规工业安装的孔位标准，整体高度控制在满足偏转行程的最小范围内，不会占用过多的设备安装空间，安装时仅需要将基座底部与安装基面贴合，锁紧固定螺栓后即可完成基座固定，再将外接部件与球头端连接即可投入使用，安装维护过程简便，当衬套出现磨损后，仅需要拆开两侧支撑臂的限位结构即可更换衬套，无需整体更换整个构件，有效降低后期维护成本。在实际使用过程中，该构件能够适配多类不同的工业场景，既可以作为静态支撑的角度自适应连接件，补偿安装面的角度误差，也可以作为动态传动的铰接活动件，配合传动杆件实现规律的摆动动作，适用场景覆盖轻工自动化、重工机械、物流输送等多个领域的设备连接需求。
