双法兰连接式空心轴传动联结装置

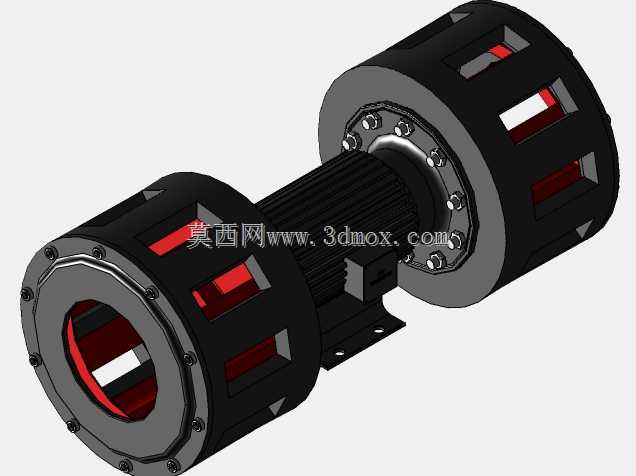

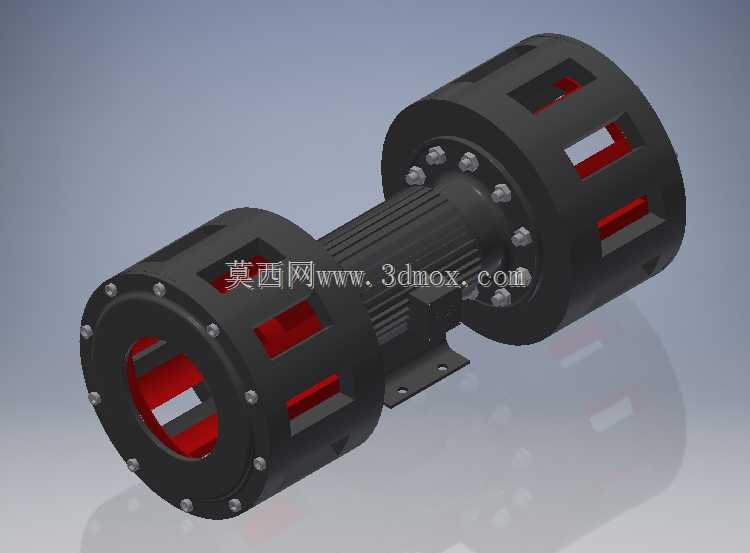

该传动联结装置主要应用于工业传动系统中需要实现同轴扭矩传递、同时预留中心走线或穿轴空间的场景，常见于包装生产线输送辊驱动、自动化设备主轴联动、纺织机械罗拉传动、印刷设备辊筒同步传动等工况，可在不额外占用轴向安装空间的前提下，实现两根同轴线轴段的刚性扭矩传递，同时两端的法兰结构可直接与配套设备的安装端面贴合固定，减少额外的转接支撑部件。从实际用途来看，该装置可替代传统的刚性联轴器与轴套组合结构，解决传统联轴器中心实心无法穿设管线、安装需要预留较长轴向调节空间的问题，尤其适合设备内部走线、中空主轴外接驱动的设计场景，能够在传递额定扭矩的同时，保证两端连接轴的同轴度要求，降低传动过程中的径向跳动。在功能特性上，该装置采用两端对称的法兰端盖结构，端盖周向均匀布置紧固螺栓，可实现与对接部件的紧密贴合，传递扭矩过程中受力均匀，避免局部应力集中；中间段采用带散热开窗的笼式壳体结构，开窗区域可在设备高速运转时形成空气对流，带走传动过程中产生的摩擦热量，同时开窗设计也能降低整体自重，减少转动惯量，提升传动响应速度；壳体内部的传动配合面采用高精度加工，保证与对接轴的配合公差，减少传动间隙，提升传动精度；底部带有一体式安装支座，可直接固定在设备安装基板上，为整个联结装置提供径向支撑，避免运转过程中出现悬臂晃动的问题。设计思路上，该装置优先考虑中空传动的实际需求，将中心轴段设计为大直径通孔结构，通孔直径可满足常规设备的气管、电线、辅助芯轴的穿设需求，两端法兰的螺栓孔位置采用通用化的孔距设计，可适配多数同规格工业传动部件的安装尺寸，无需额外定制转接法兰；笼式壳体的筋条位置经过受力优化，在保证结构强度的前提下尽可能削减非受力区域的材料，兼顾轻量化与结构刚性；端盖与壳体的连接采用内六角螺栓沉头设计，避免螺栓头突出壳体外圆，防止运转过程中剐蹭周边设备部件。从外形尺寸与安装边界来看，该装置整体为同轴回转体结构，两端法兰外圆直径一致，中间壳体外圆略小于法兰直径，底部安装支座的底面为加工基准面，支座上的安装孔为长圆孔设计，可在小范围内调整安装位置，补偿安装过程中的位置误差；安装时需保证两端对接轴的同轴度误差在允许范围内，法兰端面与对接部件端面需清洁无杂物，紧固螺栓需按对角顺序逐步拧紧，保证端面受力均匀；装置的轴向总长度可适配常规传动系统的轴间距要求，中心通孔的直径覆盖多数中空传动场景的穿设需求，整体外圆尺寸经过优化，不会与周边的设备机架、管线产生干涉，可直接集成到现有设备的传动链路中，无需对原有设备结构进行大幅改动。
