带安装支架的步进电动机结构设计

这款步进电动机是面向精密位置控制场景开发的动力执行元件，广泛应用于自动化生产线工位进给、3D打印设备轴系驱动、小型数控机床坐标移动、智能仓储分拣机构动作驱动、医疗检测设备样本输送、电子制造贴片头位移控制等需要精准角度与位移控制的工业及民用设备领域，能够在开环控制条件下实现稳定的步距角输出，无需额外加装位置反馈元件即可完成高精度的定位动作，大幅降低整套控制系统的搭建成本。

从实际用途来看，该款步进电机可将电脉冲信号转化为对应角位移输出，每接收一个脉冲信号就会转动固定步距角度，通过控制脉冲数量即可精准控制转动位移量，通过调整脉冲频率即可灵活控制电机转动转速与加速度，适配不同工况下的低速大扭矩传动需求，相较于普通交直流电机具备更强的低速运行稳定性与位置可控性，不会出现低速抖动、丢步等影响传动精度的问题。

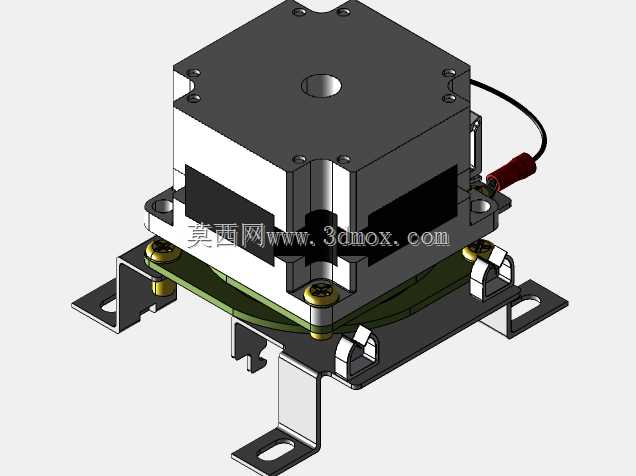

产品功能特性上，该电机本体采用方形机壳结构，顶部预留中心定位孔可方便外接编码器或制动附件，侧面出线端集成带防护套的供电引线，避免布线过程中线芯弯折破损；底部配套的专用安装支架采用多折边钣金结构，四个支脚均开设长圆形安装孔，可兼容一定范围内的安装孔位偏差，降低配套安装基座的加工精度要求；电机本体与支架之间设置绝缘缓冲垫层，通过带防松垫圈的紧固螺丝连接，既可以隔绝电机运行时的振动传递到安装基座，也能避免电机本体与金属支架之间形成导电回路，提升设备运行的电气安全性。

设计思路层面，这款电机在结构设计时优先考虑安装适配性与运行可靠性，机壳采用一体式拉伸成型工艺，保证内部定子组件的装配同轴度，减少运行时的径向跳动；支架的支脚折弯角度经过力学仿真验证，在电机满扭矩输出时不会出现支架形变，保证电机输出轴与被驱动部件的对中精度；出线端的护套采用耐油耐温橡胶材质，可适配车间内存在切削液、润滑油飞溅的复杂工况，延长引线使用寿命。

外形尺寸与安装边界上，电机本体为标准方形安装尺寸，整体高度控制在紧凑范围内，不会占用过多设备内部安装空间；支架向外延伸的安装支脚将安装固定面下沉至电机本体底部下方，既可以避让电机本体底部的凸起结构，也能让电机安装后与安装基面之间预留足够的散热间隙，保证电机长时间运行时的热量可以顺利散出，避免过热导致的扭矩衰减；安装孔的长圆槽方向沿支脚延伸方向开设，安装时可沿槽方向微调电机位置，方便调整传动带张紧度或齿轮啮合间隙，降低现场装配调试的难度。
