气压夹紧式线缆焊接作业工装台

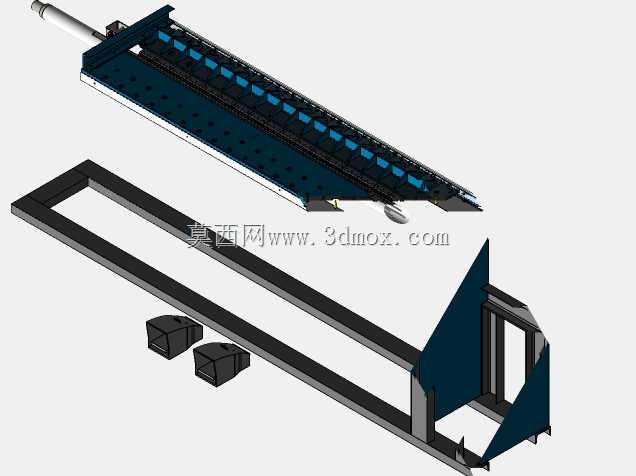

这款气压夹紧式焊接作业台，主要面向线束加工、低压电气配件生产、小型金属构件预焊等生产场景，是针对薄型平面工件、多股线缆接头焊接工序设计的专用作业工装，能够解决传统手工压紧焊接过程中工件移位、线缆接头错位、压紧力不均导致的焊接虚焊、焊穿、接头偏移等常见生产问题，适配小批量多批次的柔性生产需求，也可嵌入小型自动化焊接产线作为单工位焊接承载单元使用。设备核心功能是通过气压驱动的压紧机构，在焊接作业前将待焊接的平面工件、待对接的线缆接头平稳压紧在工作台基准面上，压紧力可通过气源调压阀根据工件材质、厚度灵活调整，既不会因为压力过大压损薄壁工件或线缆绝缘层，也不会因为压力不足导致焊接过程中工件窜动，待压紧定位完成后，操作人员或配套的自动焊枪即可沿着预设的焊接路径完成焊接作业，全程无需人工手扶固定工件，能够大幅降低操作人员的劳动强度，同时提升焊接位置的一致性与焊缝成型质量。从设计思路来看，这款工装台采用分体式模块化设计思路，整体分为长行程承载底座、可滑移的气动压紧横梁、端部定位挡架三个核心部分，长条形的底座采用框架式焊接钢结构作为主体，台面预留了均匀分布的定位安装孔位，可根据不同工件的尺寸规格灵活调整定位挡块的安装位置，适配不同长度、不同宽度的待焊工件；气动压紧横梁沿着底座两侧的直线导轨实现纵向滑移，可根据焊接位置的不同快速移动到对应压紧点位，横梁上排布的多组独立压头可单独调整压紧高度，针对表面存在起伏的异形工件也能实现可靠贴合压紧；端部的立式定位挡架带有垂直基准面，可作为工件安装的定位基准，保证待焊工件的边部对齐精度，避免焊接后工件尺寸超差。在安装边界与尺寸适配方面，这款工装台整体采用长条形布局，底座的安装底面为平整的钢结构框架，可直接通过膨胀螺栓固定在车间硬化地面上，也可通过减震垫安装在标准工业工作台面上，不需要额外制作复杂的安装基础；设备的横向宽度适配常规单人作业的操作距离，操作人员站在设备单侧即可完成工件上下料、压紧操作、焊接作业的全流程动作，压紧横梁的滑移行程覆盖底座的全部有效工作长度，可满足最长两米范围内的长条型工件焊接压紧需求，压头的升降行程适配0到50毫米厚度范围内的各类工件，气源接口采用车间通用的标准快插接头，接入常规0.4-0.6MPa的压缩空气气源即可正常工作，不需要额外配置专用的高压动力源。在实际使用过程中，这款工装台可搭配氩弧焊、电阻焊、二氧化碳气体保护焊等多种常规焊接设备使用，压紧机构的所有气动元件都配备了防火花防护套，避免焊接过程中飞溅的焊渣损坏气动密封件，设备的日常维护仅需要定期给导轨加注润滑脂、检查气动管路的密封性能即可，维护成本低，操作门槛低，新员工经过简单培训即可快速上手操作，能够有效提升焊接工序的生产效率，降低焊接工序的不良品率。
