带颈对焊式钢制管道连接法兰

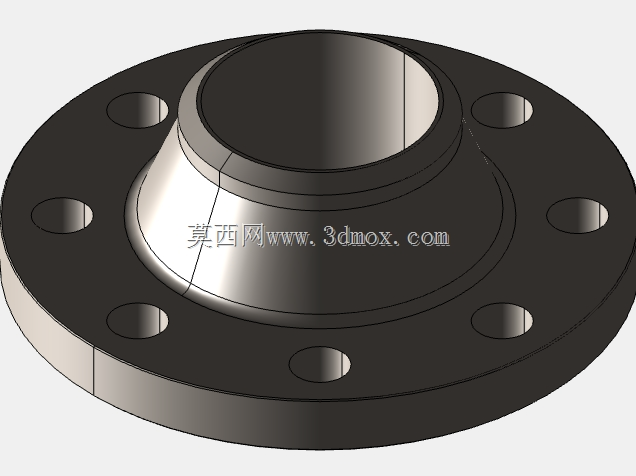

　　在石油炼化、化工合成、火力发电以及长输管线这类对管路密封可靠性要求极高的工业场景中，法兰是管路系统里实现管段、阀门、泵体等设备可拆卸刚性连接的核心承压部件，本次建模的带颈焊接管法兰，正是针对中高压、温度波动频繁的管路工况设计的典型连接结构。从实际工程应用来看，这类法兰的核心作用是在保证连接强度的前提下，实现管路系统的可拆性，方便后期设备检修、阀件更换以及管路分段试压，区别于平焊法兰，带颈结构的设计初衷是通过锥形颈段的应力过渡，降低法兰盘与管道连接位置的应力集中系数——平焊法兰在承受内压、管道热胀冷缩带来的附加弯矩时，焊缝位置往往是应力峰值区，长期交变载荷下容易出现焊缝开裂、密封面泄漏的问题，而带颈结构将焊缝位置从法兰盘根部转移到颈段端部，同时锥形颈的壁厚从与管道对接的端部向法兰盘方向逐渐增厚，能够把管道传递来的轴向力、弯矩均匀分散到整个法兰盘截面上，大幅提升连接部位的抗疲劳性能。

　　从结构设计细节来看，法兰盘上沿圆周均匀分布的螺栓孔是实现两片法兰压紧密封的关键，建模时螺栓孔的中心圆直径、孔位分度误差是安装适配性的核心边界，实际选型中这个尺寸必须与匹配的法兰、阀门接口完全一致，否则会出现螺栓无法穿装、密封面对中偏差的问题；法兰盘中心的通孔内径与对接管道的内径保持一致，避免通径变化带来的介质流阻突变，减少介质冲刷、紊流振动对连接部位的影响；颈段端部的焊接坡口形式根据对接管道的壁厚设计，通常采用V型或U型坡口，保证现场焊接时能够实现全焊透结构，避免未焊透、夹渣等焊接缺陷带来的强度隐患。密封面的设计是法兰实现无泄漏连接的核心，这类中高压法兰通常采用突面密封结构，密封面的平面度、表面粗糙度直接影响垫片的压紧密封效果，安装时需要在两片法兰的密封面之间放置适配压力等级的垫片，通过均匀拧紧圆周上的螺栓，让垫片产生足够的弹性或塑性变形，填满密封面的微观凹凸间隙，阻断介质的泄漏通道；螺栓的拧紧力矩需要严格按照压力等级、垫片材质计算确定，力矩过小会导致垫片压紧力不足出现泄漏，力矩过大则可能压溃垫片、甚至造成法兰盘变形翘曲。

　　从安装边界来看，这类法兰在管路布置时需要预留足够的螺栓拆装空间，法兰外侧与周边设备、墙体的净距不能小于螺栓长度加扳手操作空间，否则后期检修时无法完成螺栓的拆装作业；同时法兰与管道焊接完成后，需要对密封面进行二次找平处理，避免焊接热变形导致密封面翘曲，影响后续密封效果。在不同工况下，法兰的材质选择也有明确区分，普通水、蒸汽管路可采用碳钢材质，腐蚀性介质管路则需要匹配不锈钢、合金钢材质，不同材质的法兰在焊接时需要匹配对应的焊材，控制焊接工艺参数，避免出现晶间腐蚀、焊缝脆化的问题。

　　从三维建模的角度来看，这类法兰的建模需要重点保证各尺寸的形位公差要求，比如螺栓孔的位置度、密封面与法兰轴线的垂直度、颈段与法兰盘的同轴度，这些参数直接决定了模型导出工程图后的加工可行性，也直接影响后续装配时的干涉检查准确性——如果建模时螺栓孔分度出现偏差，实际装配时就会出现螺栓无法穿入的问题，如果密封面与轴线不垂直，两片法兰压紧后会出现单侧间隙过大的泄漏隐患。在管路系统的应力分析中，法兰位置往往是管路刚度突变的节点，带颈结构的刚度过渡设计能够让管路的应力分布更加平缓，减少应力集中带来的失效风险，这也是在高压、高温工况下优先选用带颈对焊法兰的核心原因，相比其他法兰结构，它的承压能力更高、抗疲劳性能更好，能够满足长周期连续运行的工业管路系统对连接可靠性的严苛要求。
