起重机吊钩三维结构设计模型

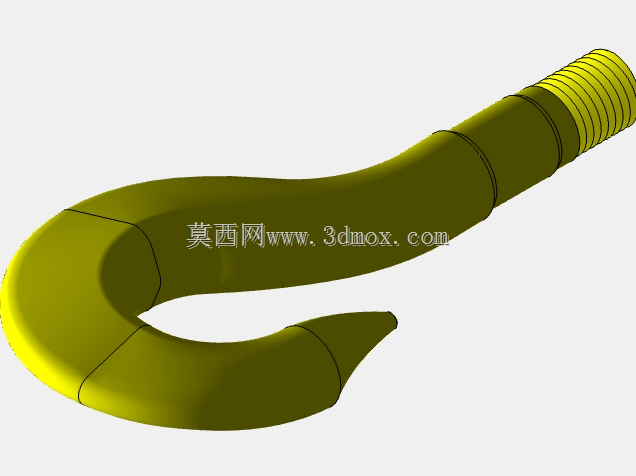

　　在港口散货装卸、装配式建筑构件吊装、重型设备车间转运、矿山采掘物料提升这类高频重载作业场景里，吊钩是整套起重系统里直接承接负载的核心受力部件，所有吊重的载荷最终都要通过吊钩传递到起升钢丝绳、卷筒以及起重机构的动力端，其结构合理性直接决定作业安全边界与吊装效率。这款吊钩的设计首先围绕重载受力特性展开，钩身采用弧形C形轮廓，钩尖部位做了加厚收边处理，避免吊装尖锐棱角工件时出现应力集中导致的钩尖崩裂，钩身截面从钩尖到钩顶连接孔位置采用渐变式过渡，靠近连接孔的受力核心区截面厚度最大，顺着钩身弧线向钩尖逐步收窄，既保证了额定载荷下的结构强度，也尽可能控制了吊钩自身重量，降低起升机构的无效负载。

　　设计时充分考虑了实际吊装的防脱需求，在钩口位置集成了弹簧加载式安全锁机构，锁体的转轴布置在钩身内侧的凹槽内，不会在吊装钢丝绳、吊带挂入时出现卡滞，弹簧采用圆柱压缩弹簧，预紧力经过反复校核，既可以在无外力时保持锁体闭合挡住钩口，避免作业过程中吊索意外滑出，也能在挂入吊索时通过人力轻松推开锁体，不会增加一线吊装人员的操作负担。钩顶的连接孔采用通孔设计，孔壁做了圆角抛光处理，避免与起重卸扣、吊环连接时出现硬接触磨损，孔的直径尺寸预留了足够的安装间隙，可适配对应吨位的标准卸扣与钢丝绳吊具，安装时不需要额外做扩孔或者打磨处理，直接匹配通用起重连接件即可。

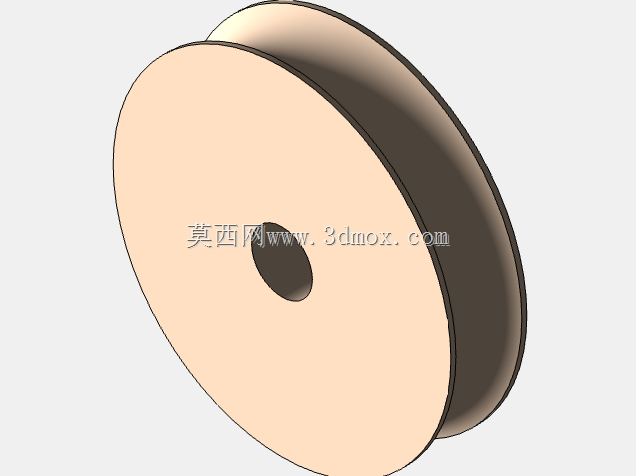

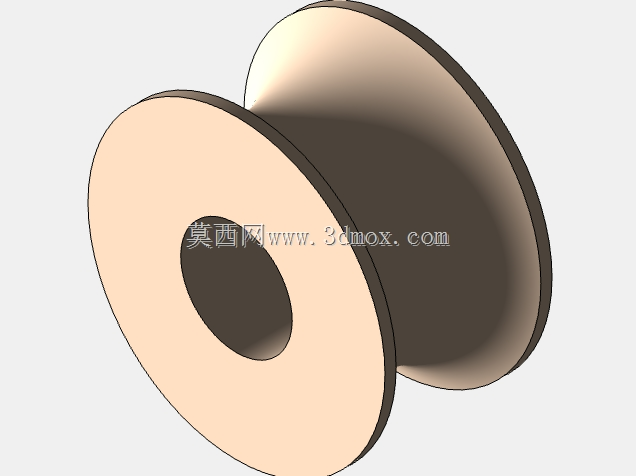

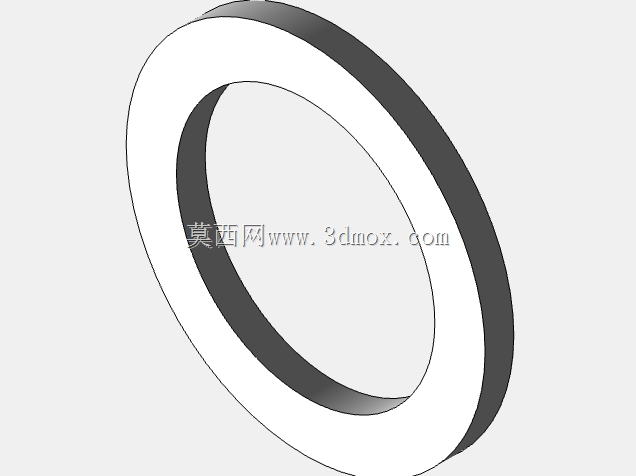

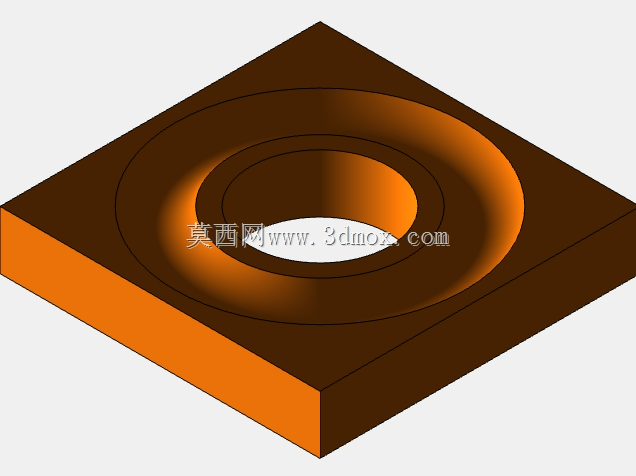

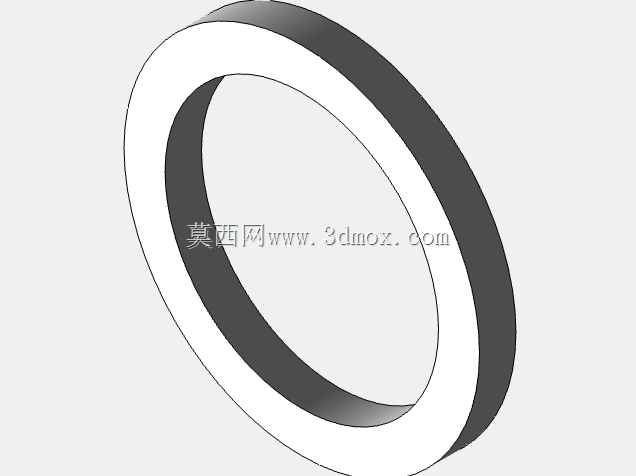

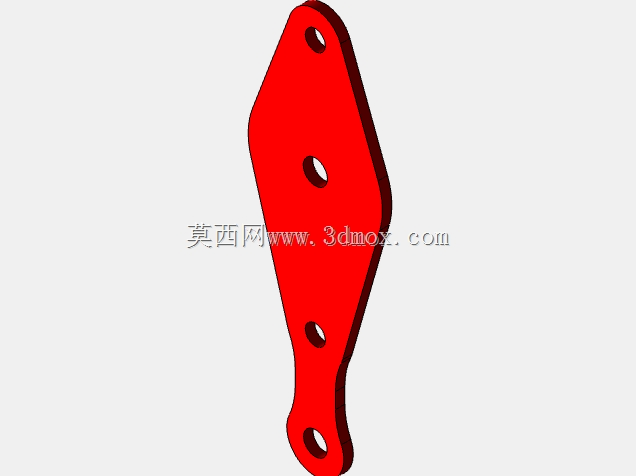

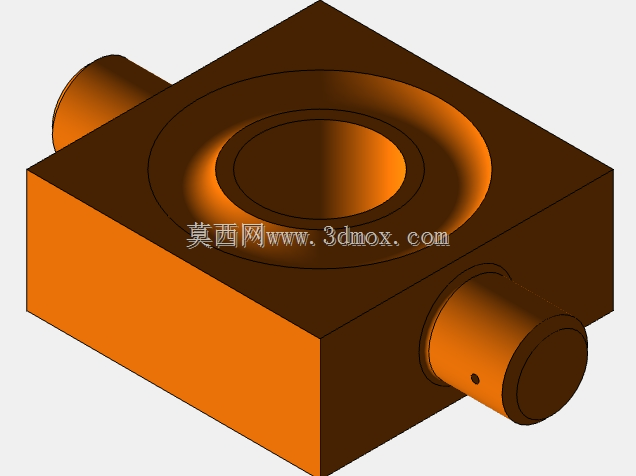

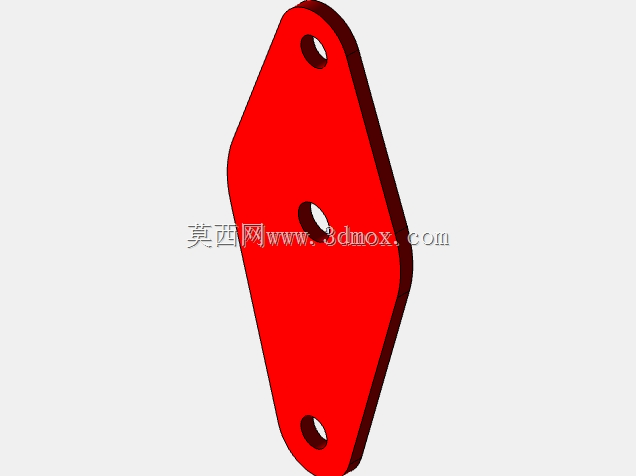

　　从安装边界来看，这款吊钩的钩身外轮廓尺寸经过优化，在保证额定吊重对应的钩口开口尺寸前提下，尽可能压缩了钩身的横向占用空间，在车间内吊装靠近墙体或者设备旁的工件时，不会因为钩身尺寸过大出现磕碰干涉，钩顶连接端面做了平面铣平处理，与吊具横梁或者滑轮组连接时可以完全贴合，不会出现偏载导致的连接螺栓受力不均。针对不同的吊装作业需求，这款吊钩的结构设计也预留了功能扩展空间，钩身外侧预留了防滑齿安装位，在吊装钢卷、钢管这类圆柱形易滑工件时，可以加装防滑衬垫提升摩擦力，钩顶位置可以根据需求加装旋转轴承组件，改装为旋转吊钩，满足吊装过程中需要调整工件朝向的作业场景，避免钢丝绳因为工件旋转出现扭结。

　　从受力校核的角度，设计过程中对钩身的几个关键受力截面做了有限元分析，包括钩身弯曲最大的弧段、钩顶连接孔的孔壁位置、安全锁的转轴安装位，确保在1.25倍额定载荷的静载测试下，所有位置的应力都低于材料的屈服强度，不会出现永久变形，材料选用高强度合金结构钢，整体经过调质处理，表面做了耐磨防腐涂层，可适应露天港口、潮湿矿山这类相对恶劣的作业环境，长期使用不会因为锈蚀导致结构强度下降。实际作业过程中，单钩结构的这款吊钩适配大多数常规吊装场景，通过单个连接点传递负载，挂取吊索的操作效率更高，在双梁起重机、门式起重机、塔式起重机的起升机构上都可以通用，只要匹配对应的额定载荷参数，不需要对原有起升机构的连接结构做大幅改动就能直接替换使用。
