车间多孔位杆件转运工装推车结构

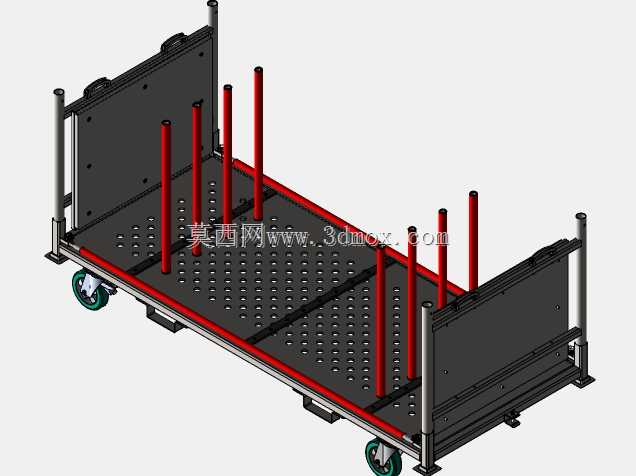

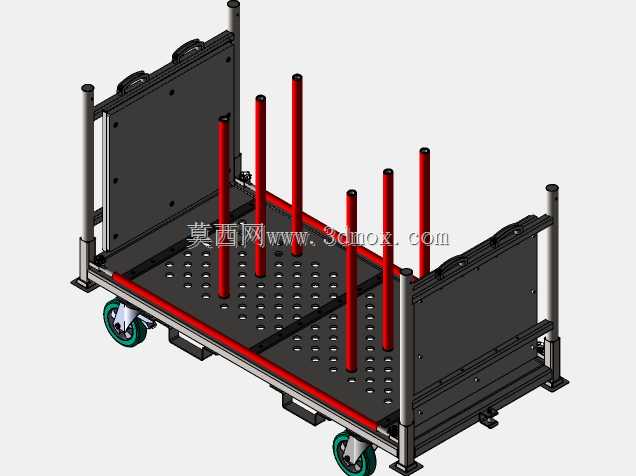

　　这套结构面向机加工车间、装配线边仓和热处理前后工序之间的长轴类、杆类、套类零件周转需求，解决零散杆件平放堆叠后磕碰、缠绕、取放排序混乱的问题。整体采用带脚轮的矩形底盘作为承载基础，底盘面板密布圆孔，孔阵按规则行列排布，红色立杆可根据待转运零件的长度、直径和批量灵活插入对应孔位，形成可变分隔栏位；零件竖直或斜靠放置时，杆身由立杆约束，不会在推车移动过程中相互滑移摩擦，已加工表面也能避免大面积贴合划伤。底盘两侧设置黑色竖向挡板，用于阻挡零件侧向窜出，挡板与框架立柱之间保留装配间隙，边角做避让处理，减少突出尖角对通行人员的剐蹭风险。

　　从现场布置角度看，这类工位器具需要适配车间通道宽度、机床门开启范围和电梯/货梯入口边界。底盘长度方向决定单次可容纳的杆件排数，宽度方向决定单排零件的容纳数量；上方立杆高度需结合最长工件确定，过高会增加整车重心并影响低矮门洞通过性，过低则无法约束长杆顶端，转弯时容易倾倒。脚轮选用带制动结构的工业万向轮，其中转向轮负责在狭窄设备间距内调整方向，定向轮保证长距离推行时轨迹稳定；轮架安装位置略收进底盘外轮廓，避免推车靠边时轮子直接撞击机床护罩或地面焊缝。

　　设计思路上，面板孔位不是单纯减重孔，而是承担定位、分隔和快换功能。孔距过密会削弱面板刚度并增加制造成本，孔距过疏则无法适应小直径零件的分隔需求，因此孔阵需要在面板强度、立杆插拔便利性和零件最小间距之间平衡。红色立杆采用细长圆柱形式，顶端露出高度一致，便于操作人员快速识别可用插装位置；立杆与孔位之间采用小间隙配合，既能手工快速拔插，又能在承受侧向靠压时保持基本竖直。底盘边框采用型材或折弯件焊接成框架，面板铺装后形成整体受力面，底部横梁承担主要弯曲载荷，叉车或液压车短距离移位时也有明确的托举位置。

　　实际使用时，工件可按工序批次分区插入：待加工件放在靠近推行方向一侧，已完成精加工的件放在挡板防护更完整的区域，检验待判件可通过改变立杆围成的区域临时隔离。推车停靠在机床旁时，脚轮制动后可作为临时线边存放架，操作人员无需反复往返货架取件；空车状态下立杆可部分拔除或集中插放在边角孔位，降低回程占用空间。框架上的红色边缘条不仅形成视觉警示，也可作为推行时的侧向防护边界，提醒人员注意车体宽度。整体结构没有复杂传动机构，维护重点集中在脚轮转动灵活性、立杆弯曲变形检查和面板孔位毛刺清理，适合多品种、小批量机加工场景下的重复周转使用。
