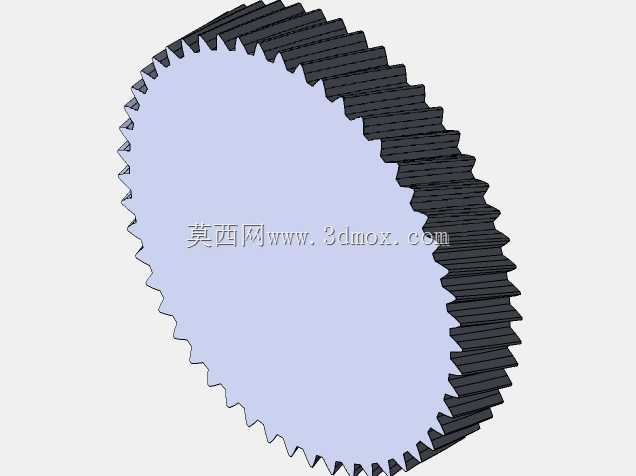

高精度圆锥直齿轮传动结构设计

这款圆锥直齿轮是机械传动系统中用于相交轴间动力传递的核心零件，主要应用于需要改变传动轴线方向的机械设备场景中，常见于机床主轴传动箱、汽车差速器、农业机械传动单元、小型减速机内部的相交轴传动工位，能够在两轴线呈一定夹角的安装条件下，实现稳定的转速与扭矩传递，适配不同传动比的动力转换需求。从实际用途来看，该零件通过轮齿间的连续啮合，将输入轴的旋转动力平稳传递至呈夹角布置的输出轴，可根据传动比参数调整输出端的转速与扭矩，满足不同工况下的动力匹配要求，在低速重载、中等转速的传动场景中具备可靠的传动表现，能够有效降低传动过程中的动力损耗，提升整套传动系统的运行效率。在功能特性设计上，该圆锥直齿轮采用直齿齿形结构，齿向沿齿轮圆锥母线方向排布，相较于螺旋锥齿轮加工难度更低，安装调试的容错空间更大，啮合过程中不存在轴向附加力，对支撑轴承的轴向载荷要求更低，能够适配结构更紧凑的传动腔体设计；轮齿齿廓经过参数化优化，齿顶与齿根的过渡圆弧经过应力校核，可有效分散啮合过程中的接触应力，避免长期重载工况下出现齿面崩损、齿根断裂的失效问题，齿面啮合区域经过修形处理，能够减少啮合冲击，降低传动过程中的振动与噪音，提升运行平稳性。设计思路上，该齿轮以节圆锥为设计基准，严格匹配配对齿轮的节锥角、模数、齿数参数，保证两齿轮安装后节圆锥能够实现纯滚动贴合，轮齿的齿高、齿厚参数沿齿宽方向按比例渐变，从大端到小端平滑过渡，确保全齿宽范围内的轮齿都能参与啮合，提升载荷承载能力；齿轮中心设置标准安装轴孔，可与传动轴通过键连接实现周向固定，轴孔端面预留定位台阶，能够与轴肩配合实现轴向定位，保证齿轮安装后的同轴度精度，避免运行过程中出现径向跳动。从安装边界来看，该齿轮的最大外缘由齿顶圆锥面限定，安装时需保证两配对齿轮的锥顶重合于两轴线的交点，预留出合理的齿侧啮合间隙，避免安装过紧导致齿面异常磨损，同时要保证齿轮背面与传动箱内壁之间留出足够的散热与润滑空间，适配润滑脂或润滑油的飞溅润滑需求，整体结构紧凑，可在有限的安装空间内完成相交轴动力传递的功能布置。
