管道螺旋成型用带键槽螺旋辊结构

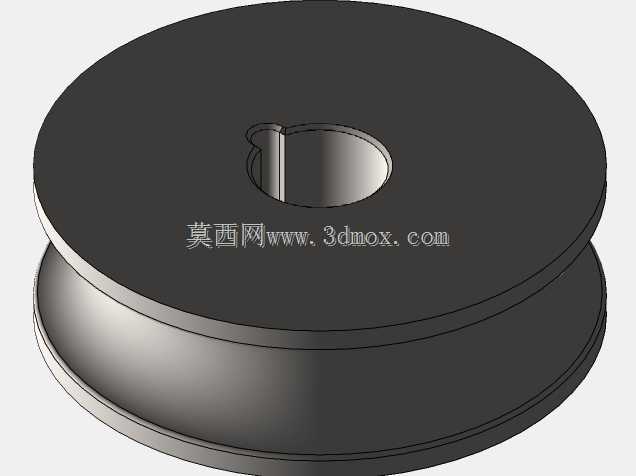

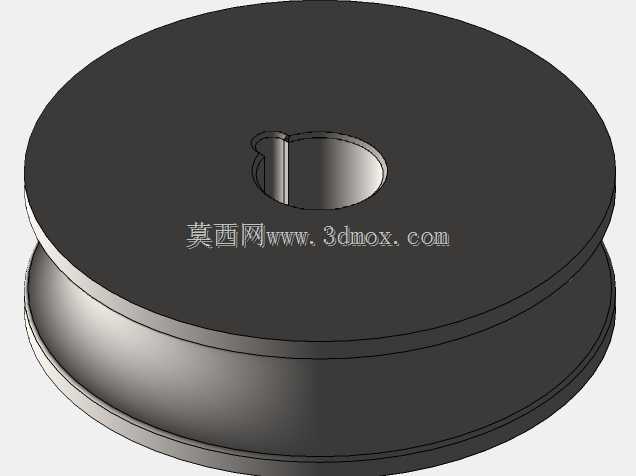

这款螺旋辊主要应用于金属管道螺旋卷制成型的生产工序中，是螺旋焊管、螺旋风管等连续卷制成型设备上的核心成型作业零件，在生产线中承担着引导带材逐步卷曲、约束带材进给轨迹、保障螺旋缝成型精度的关键作用，直接影响最终成型管道的圆度、螺距精度与缝口贴合质量。在实际生产场景中，该类螺旋辊通常成组对称布置在成型机组的进料工位，带材沿指定角度送入辊组间隙后，依靠辊面的型面约束与辊组的同步转动，带动带材按照设定的螺旋升角持续卷曲，逐步形成连续的管状结构，为后续的缝口焊接、定长裁切工序提供尺寸稳定的管坯。从功能特性来看，这款螺旋辊采用双轮缘式的型面设计，中部内凹的圆弧工作面能够精准匹配带材卷曲过程中的弯曲曲率，避免带材在进给过程中出现跑偏、褶皱或者局部压痕的问题，两侧凸起的轮缘可以对带材的边缘形成可靠的侧向约束，防止带材在卷曲受力时出现侧向滑移，保障螺旋成型过程的进给稳定性。中心通孔处设计的标准键槽结构，能够与设备的传动主轴形成可靠的周向固定，传递转动扭矩的同时避免辊体在高速连续作业中出现跟转打滑、周向窜动的问题，保障辊体转动的同步性与传动精度。在设计思路上，这款螺旋辊充分考虑了管道成型工序的长期连续作业需求，整体采用对称式的回转体结构，在建模阶段就完成了整体的动平衡校验，避免辊体在高速转动时出现径向跳动影响成型精度；辊面的型面曲率经过反复校核，能够适配对应规格范围内的管道螺旋卷曲需求，在保证成型约束力的同时尽可能降低带材进给的摩擦阻力，减少带材表面的划伤风险。从安装边界来看，这款螺旋辊的中心通孔直径与配套传动主轴的直径采用标准公差配合，键槽尺寸符合通用传动件的连接标准，能够直接替换同规格的成型辊件，无需对现有设备的安装工位进行额外改造；辊体的整体外径与厚度尺寸经过严格控制，安装后与相邻导向辊、压紧辊的间隙可以通过设备原有调节机构实现精准调整，适配不同厚度带材的卷制成型需求，辊体两端的端面平整度满足轴向定位的安装要求，能够通过轴端挡圈实现可靠的轴向固定，避免长期作业中出现轴向窜动影响成型精度。
