数控车削机用500球DIY制球工装

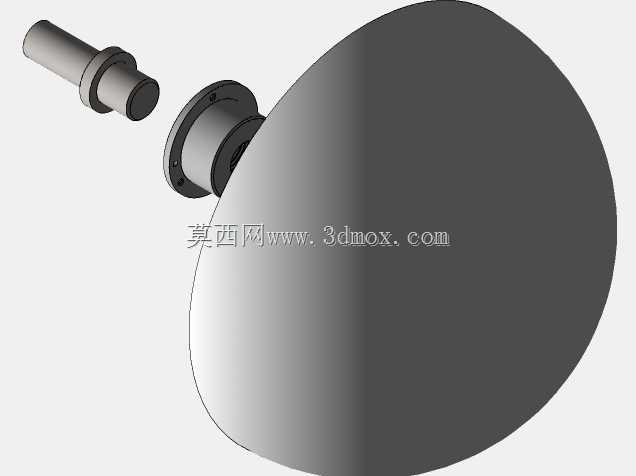

这款制球工装主要适配普通卧式数控车床的加工场景，用于在常规车削设备上实现大尺寸球体的精密加工，解决了普通车床无专用球体加工附件时，难以完成整球或半球曲面连续车削的痛点，可广泛用于小型机修车间、五金加工个体户、职业院校实训场景的非标球体零件加工，无需购置专用球面车床即可完成对应规格球体的车制作业，大幅降低小批量球体零件的加工设备投入成本。工装整体分为连接轴段、法兰安装座、球面成型刀盘三个核心部分，连接轴段采用标准莫氏锥柄与圆柱定位段结合的结构，可直接装入车床主轴锥孔内，通过法兰盘上的周向均布锁紧螺栓实现与主轴端面的刚性连接，保证高速旋转时的同轴度与动平衡性能，避免加工过程中出现振纹或偏心问题。球面成型刀盘采用大直径圆盘结构，刀盘工作端面根据待加工球体的曲率半径设计成型切削刃轨迹，加工时工件装夹在车床刀架侧的回转夹具上，主轴带工装旋转的同时，刀架带动工件做对应轨迹的进给，即可通过成型切削方式完成球面的连续加工，相比传统双手赶刀车削球面的方式，加工精度更稳定，表面粗糙度更易控制，对操作工人的技能要求大幅降低。设计过程中充分考虑了普通车床的安装边界，连接轴的悬伸长度经过严格校核，既保证刀盘有足够的加工回转空间，又避免悬伸过长导致的刚性不足问题，法兰盘的安装孔位匹配主流数控车床的主轴端面螺孔规格，无需额外改装即可快速装夹，刀盘的最大回转直径适配500mm规格球体的加工需求，可覆盖常见的大尺寸球阀阀芯、万向节球头、装饰球体等零件的加工尺寸范围。工装的切削刃部分采用可更换式刀条设计，磨损后无需更换整个刀盘，仅需更换对应刀条即可快速恢复加工精度，日常维护成本极低，整体结构采用常规45号钢调质处理即可满足使用强度要求，加工制造难度低，非常适合DIY自制或小批量生产使用，在无专用球面加工设备的场景下，能够快速搭建球面加工能力，完成对应规格球体的车削加工作业。
