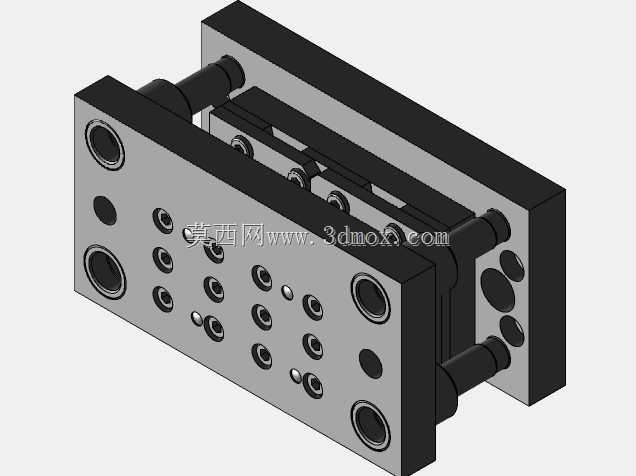

带自动送料双条料冲裁冲压模具结构

这套冲裁冲压结构主要应用于五金零部件批量冲压加工场景，常见于电子五金、家电配件、小型五金件的连续生产产线中，适配常规开式单点压力机的安装使用需求，可完成薄金属板材的冲裁落料工序，相比单条料送料的冲压结构，双条料并行送料的设计能够大幅提升单次冲压行程的材料利用率，减少边角料的产生，同时降低单位产品的冲压能耗与生产节拍耗时。该结构核心功能是实现两列条料的同步自动送料、定位、冲裁与成品出料全流程作业，无需人工逐片送料，能够有效规避人工送料过程中的安全风险，同时保证每一次冲裁的定位精度稳定，避免人工送料的位置偏差导致的产品毛刺超差、尺寸不合格等问题。整套结构的设计思路围绕连续稳定冲压的核心需求展开，上模部分设置对应双列排布的冲裁凸模，凸模安装精度控制在微米级，保证冲裁间隙均匀，延长凸模刃口的使用寿命；下模部分配套设置对应凹模镶块，镶块采用快换结构设计，刃口磨损后可快速更换无需整体拆卸下模，减少产线停机维护时间。送料部分采用辊式自动送料结构配合导正销定位，送料步距可根据加工产品的尺寸灵活调整，导正销在冲裁前先插入条料预冲的定位孔中，修正送料过程中产生的步距误差，保证冲裁位置的一致性。结构的安装边界完全适配常规中小型压力机的工作台面尺寸，上模模柄尺寸符合通用压力机的安装孔标准，下模设置标准T型槽安装位，可直接通过压板固定在压力机工作台上，无需额外制作过渡安装板；闭合高度可通过上模的调整块进行微调，适配不同行程参数的压力机使用需求。模具的卸料部分采用弹性卸料板结构，冲压完成后卸料板可将箍在凸模上的条料平稳卸下，避免条料随凸模上行产生变形，同时卸料板配套设置导向结构，保证卸料过程中凸模不会受到侧向力影响出现崩刃问题。整套结构的导向采用四导柱滚珠导向组件，上下模合模过程中导向精度高，无滑动摩擦的卡顿问题，能够长时间保持合模精度，适配高速连续冲压的作业需求，在实际生产中可适配0.2-2mm厚度的冷轧钢板、镀锌板、铝板等常见冲压板材的冲裁加工，冲裁成品的断面平整，毛刺高度控制在行业标准允许范围内，无需额外的去毛刺工序即可直接流入下一道折弯、成型等加工环节。
