双工位长型材压闸加工设备结构设计

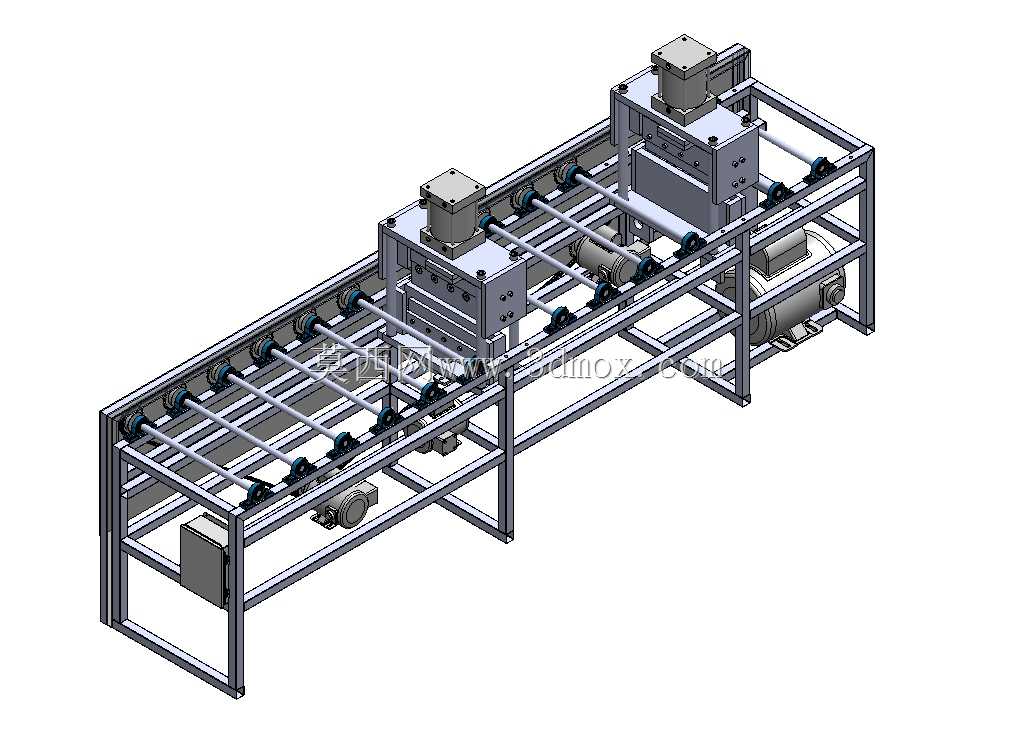

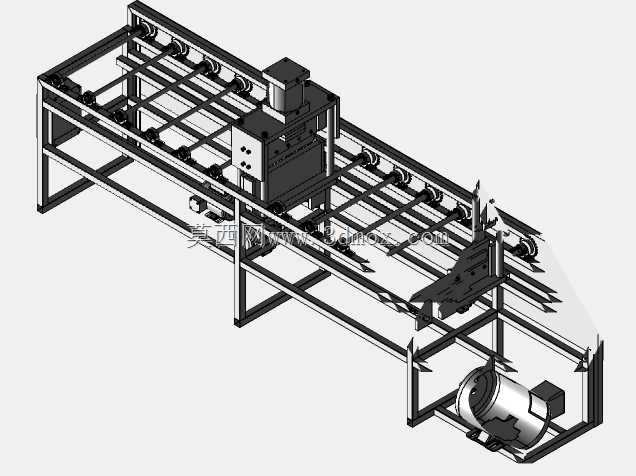

该设备主要面向长条形金属型材的压闸成型加工场景，常见于五金型材加工、门窗构件生产、金属装饰条加工等生产环节，用于对连续输送的长型材完成定点压合、闸型定型的加工作业，替代传统单工位人工压合的低效作业模式，适配批量连续化的型材加工产线布局。设备整体采用长条形卧式机架布局，主体框架采用标准型钢焊接拼装成型，机架整体沿型材输送方向延伸，底部设置可调式支撑脚杯，可适配车间不平整地面的安装调平需求，安装时需预留前后两端的型材上下料空间，两侧预留检修维护的操作通道，整体安装边界需满足长型材贯穿输送的空间要求，避免与周边产线设备产生干涉。设备的输送单元采用多组平行排布的辊道结构，辊轴沿机架宽度方向等距布置，辊轴两端通过带座轴承固定在机架侧梁上，搭配驱动组件实现型材的连续步进输送，可根据加工需求调整输送步距，精准匹配压闸工位的加工位置，保证每段型材的压闸位置精度。设备搭载两套独立的压闸执行工位，沿输送方向依次排布，每个压闸工位配置独立的压合驱动单元与导向结构，可实现双工位同步或顺序压合作业，大幅提升长型材的加工效率；压合单元配套竖向导向柱结构，保证压头下行过程的垂直度，避免压合偏移导致的型材加工缺陷，压头可根据不同的型材闸型需求更换适配的压模，兼容多种截面型材的压闸加工需求。设备的电气与动力组件集中布置在机架下部的空余空间内，既充分利用机架内部空间压缩设备整体占地面积，也能对动力组件起到防护作用，避免加工过程中的金属碎屑、灰尘落入动力部件影响运行稳定性；机架侧部预留电气控制箱的安装位，可集成输送控制、压合作业的参数调节功能，操作人员可在侧部完成加工参数调整与设备启停操作，整体结构布局紧凑合理，兼顾加工效率、操作便利性与运行稳定性，适配中小批量型材加工企业的连续生产需求。
