气动驱动螺旋弹簧弯曲加工工装结构

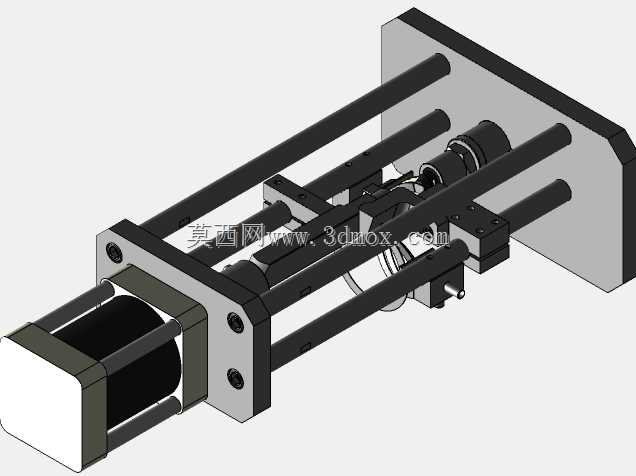

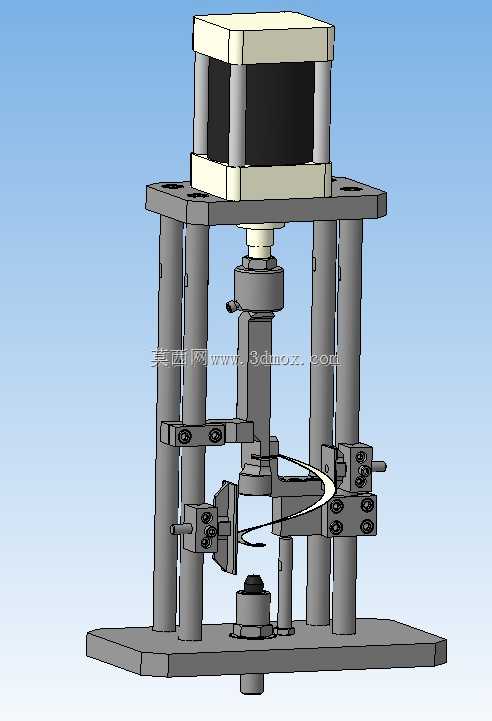

该款弹簧弯曲加工工装主要面向五金制品、弹性元件生产加工场景，适配小规格螺旋弹簧的端部弯折、弧度定型工序，在弹簧制造车间、五金配件加工产线中可直接嵌入现有弹簧生产流程，替代传统人工持钳弯折的作业模式，解决手工加工弹簧弯折角度一致性差、成型效率低、作业人员劳动强度大的痛点，尤其适用于小批量定制弹簧、精密仪器配套弹簧的弯折加工作业，能够稳定保障每一件加工后弹簧的弯折弧度、端部尺寸符合装配公差要求。工装整体采用气动作为动力源，相比液压驱动方案无需配套液压站与油路管路，设备部署更灵活，车间常规压缩空气气源即可直接驱动，日常维护无需处理漏油、油路堵塞等问题，作业过程无油污污染，适配对洁净度有一定要求的精密弹簧加工场景；相比纯手动工装，气动驱动的输出力稳定可控，可根据待加工弹簧的线径、材质硬度调整进气压力，匹配不同规格弹簧的弯折力需求，避免压力过大导致弹簧表面镀层损伤、钢丝断裂，或是压力不足导致弯折后回弹超差的问题。从设计思路来看，这款工装整体遵循紧凑化、易操作的设计原则，整体结构分为气动驱动单元、弹簧定位夹持单元、弯折成型执行单元三个核心模块，定位夹持单元设置了可快速更换的弹簧定位卡槽，可根据待加工弹簧的外径、待弯折段长度更换对应规格的卡槽，无需重新调整整体工装的安装位置，换型时间可控制在十分钟以内，适配多品种小批量的弹簧加工订单需求；弯折执行单元的弯折头采用圆弧过渡设计，弯折过程中与弹簧钢丝的接触为面接触，避免线接触、点接触导致的钢丝表面压痕、镀层脱落问题，保障加工后弹簧的外观质量与表面防腐性能。在安装边界与外形尺寸方面，这款工装整体采用台式安装设计，底部预留标准的工作台安装孔位，可直接固定在常规钳工工作台、弹簧加工工位台面上，整体占地面积不足0.2平方米，不会占用过多车间工位空间；工装的操作按钮设置在工位正面的易操作区域，作业人员仅需完成弹簧上料定位、按下启动按钮两个动作即可完成单根弹簧的弯折加工，单次加工循环时长不超过两秒，加工效率远高于传统手工作业模式。工装的各运动部件均设置了防护挡板，避免作业过程中手部误入加工区域造成机械伤害，同时气动回路设置了过载保护阀，当夹持或弯折阻力超过设定阈值时会自动泄压回程，避免工装部件受力过载损坏，延长工装的整体使用寿命。
