加热室门体加工专用工装夹具结构

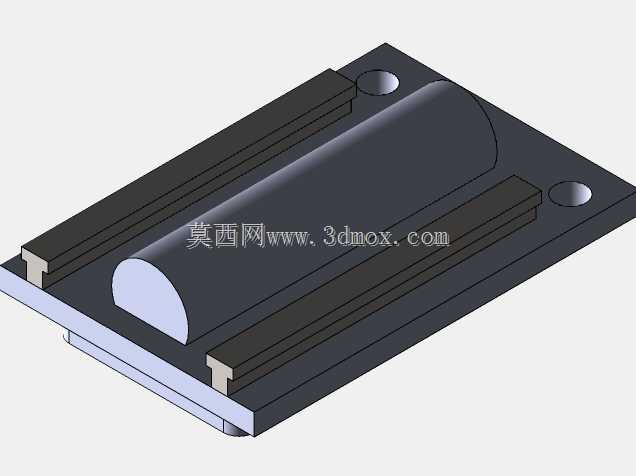

这款工装结构主要面向热处理加热室的门体加工作业场景，在加热室这类需要密闭保温、频繁启闭的工业热加工设备中，门体的加工精度直接决定了设备运行时的密封性能、热量留存效率以及长期使用的结构可靠性，一旦门体加工过程中出现定位偏移、装夹变形，会直接导致成品门体安装后出现密封缝隙，造成加热室热量外泄、升温效率下降、温控精度不足等一系列问题，严重时还会影响热加工工件的处理质量。该工装的核心用途是在门体的铣削、钻孔、端面修型等机加工工序中，为待加工的门体坯件提供稳定、精准的定位与装夹支撑，替代传统通用夹具装夹时找正耗时久、定位一致性差、薄壁部位易夹装变形的痛点。从功能特性来看，工装主体采用平整的矩形基座作为承载基础，基座上设置了两道平行的导向定位槽，能够适配门体坯件侧边的定位凸台结构，装夹时只需将坯件对应凸台卡入导向槽即可完成初步定位，无需反复校准位置，大幅缩短单件装夹的辅助时间；基座中部设置了与门体弧形凸起结构匹配的让位型腔，能够完全容纳门体向外突出的圆弧面，避免装夹时悬空部位受切削力产生震颤，同时也防止夹压力直接作用在门体的成型弧面造成外观压伤；基座对角位置设置的两个定位销孔，可在装夹完成后插入定位销实现坯件的完全锁止，避免加工过程中坯件出现窜动，保证钻孔、铣边工序的位置精度。在设计思路上，这款工装充分考虑了加热室门体的结构特殊性：加热室门体多为薄钢板拼焊或整体冲压成型，局部带有加强筋与弧形密封面，刚性相对较弱，因此工装的定位支撑面完全贴合门体的非加工背面，让整个坯件在装夹后受力均匀分散，不会出现局部应力集中导致的装夹变形；同时导向槽采用了梯形截面设计，与门体侧边的凸台形成小间隙配合，既保证了定位精度，又不会因为间隙过小导致坯件装卸卡顿，适配批量加工时的快速上下料需求。从安装边界与尺寸适配来看，工装基座的底面为标准平整安装面，可直接固定在立式铣床、钻床的工作台T型槽上，基座的整体长宽尺寸适配常规小型加热室门体的加工范围，两道导向槽的间距可覆盖同系列不同宽度规格的门体坯件，无需更换工装即可完成多规格门体的加工作业；让位型腔的深度与弧度完全匹配门体弧形凸起的尺寸，保证装夹后门体的待加工面与机床主轴保持垂直，确保加工出的安装孔位、密封端面的形位公差符合装配要求。在实际生产应用中，这款工装能够将单扇门体的装夹找正时间缩短七成以上，同时大幅降低薄壁门体装夹变形的概率，有效提升加热室门体的加工合格率与生产效率，非常适合中小批量加热室配件的加工场景使用。
