压合式管材牵引弧形衬板结构设计

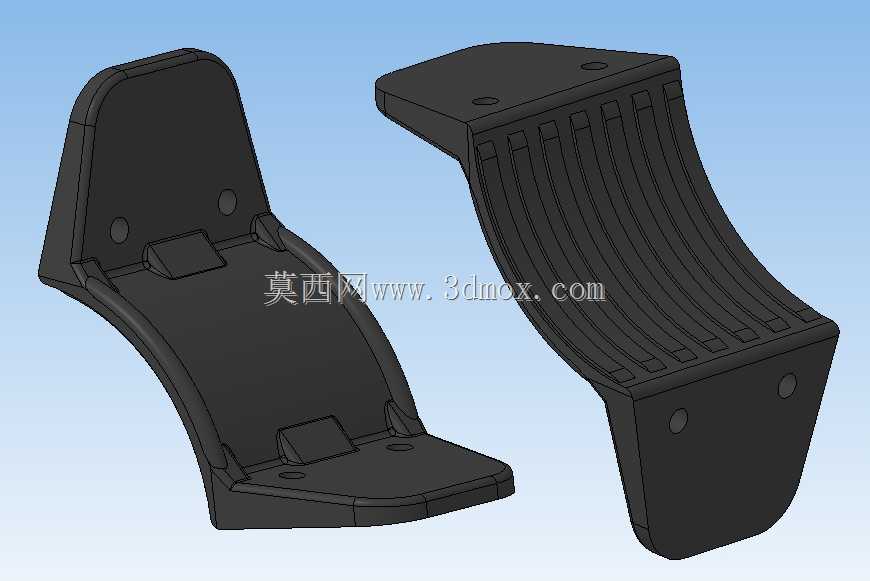

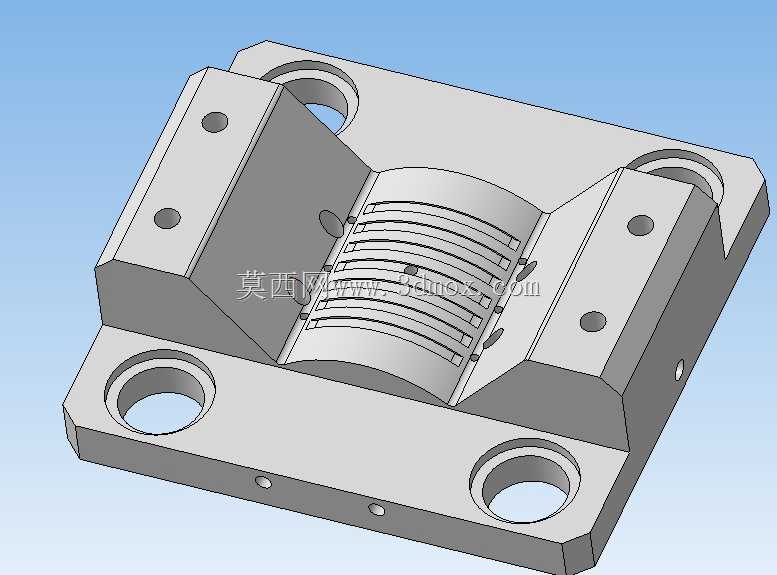

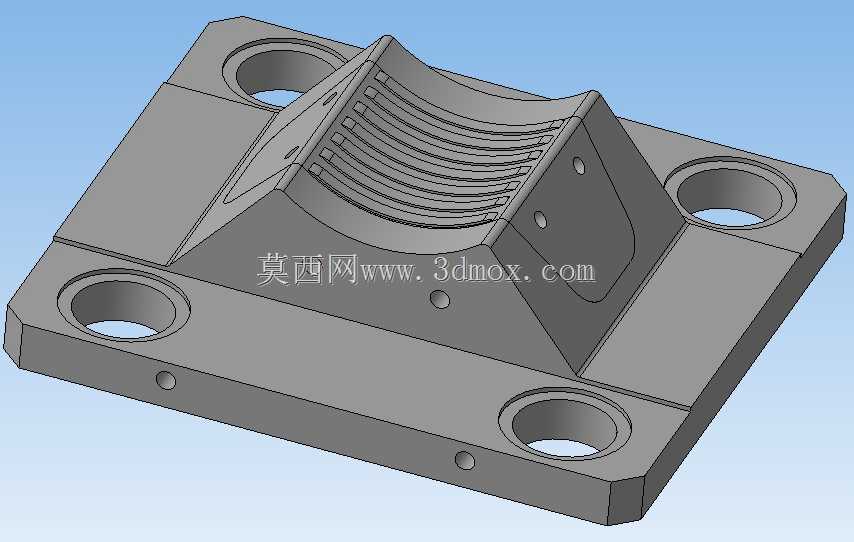

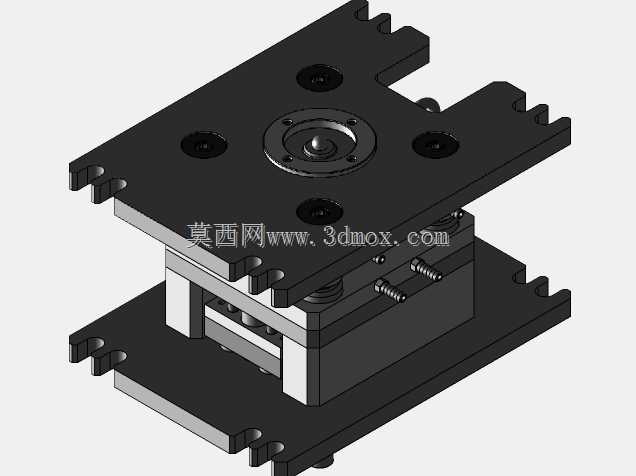

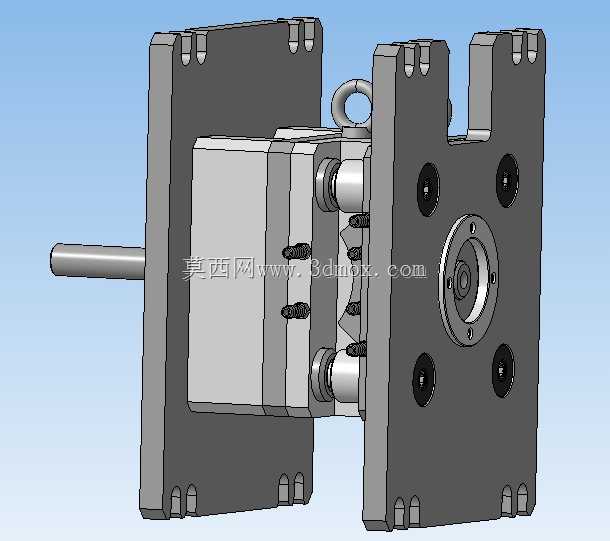

该结构件主要应用于塑料管材挤出生产线的牵引工位，是履带式牵引机上直接与管材外壁接触的核心夹持衬件，承担着抱紧管材、传递牵引动力、避免管材表面被压伤划伤的关键作用，适配PE、PPR、PVC等各类热塑性塑料管材的连续牵引作业，也可用于线缆包覆、胶管挤出等同类需要柔性夹持连续送料的生产场景。在实际生产过程中，挤出模头连续输出的高温管材进入牵引工位后，上下对称布置的该类衬板会在气缸压力作用下贴合管材外壁，依靠表面摩擦力带动管材匀速向前输送，配合后续的冷却、切割工位完成整线生产流程。该结构采用对称式分体设计，分为靠背支撑段与弧形贴合段两个功能区域，靠背段设置有均匀分布的沉头安装孔，可直接通过螺栓固定在牵引机的履带链板上，安装孔位的间距与链板标准安装孔距完全匹配，无需额外加工转接板即可完成装配，安装后衬板与链板贴合面无悬空间隙，可承受长时间往复牵引带来的交变载荷，不会出现衬板松动移位的问题。弧形贴合段根据常用管材的外径曲率做了适配性的弧面设计，弧面表面设置有等距分布的纵向防滑凸棱，凸棱边缘做了R0.5的圆角钝化处理，既可以提升衬板与管材表面的接触摩擦力，保证牵引过程中不会出现打滑、管材输送速度不均的问题，又能避免尖锐棱边压伤尚未完全冷却定型的管材外壁，保证管材成品的外观质量。衬板整体采用带弧度的流线型过渡设计，从安装段到贴合弧面的过渡区域做了大圆角顺滑处理，没有应力集中的直角结构，在长期承受压紧力与牵引反作用力的工况下，不会出现过渡区域断裂的问题，有效提升了部件的使用寿命。衬板的整体厚度根据牵引机的常用压紧行程做了边界限定，安装后上下衬板闭合时的最小适配管径与最大张开行程可覆盖常规管径范围的生产需求，不需要针对不同管径频繁更换衬板，仅需调整气缸压紧压力即可适配不同壁厚、不同材质的管材生产，大幅降低了生产线换型的调整时间。衬板背部设置有纵横交错的加强筋结构，在不增加整体壁厚、控制部件重量的前提下，提升了衬板整体的结构强度，即使在大管径、高牵引速度的工况下，衬板也不会出现弯曲变形的问题，保证弧面与管材外壁的贴合面积始终保持在合理区间，牵引摩擦力均匀分布在管材接触面上，不会出现局部压力过大导致管材变形的问题。
