SOT-223封装线性稳压器三维结构设计

本次设计的线性稳压器三维结构，主要面向低压差线性稳压场景的电路设计需求，广泛应用在消费电子、工业控制板卡、嵌入式开发模块、小型智能硬件的电源回路中，能够为后端负载提供稳定的直流电压输出，抑制输入侧的电压波动与纹波干扰，保障敏感电路单元的供电可靠性。这类稳压器常被布置在PCB板的电源输入端口、功能模块供电分支处，承担电压转换、过流保护、过热保护的核心作用，相比开关型稳压器件，它具备输出纹波极小、外围电路简单、静态电流低的优势，适合对电源噪声敏感的模拟电路、射频前端、高精度传感单元供电使用。

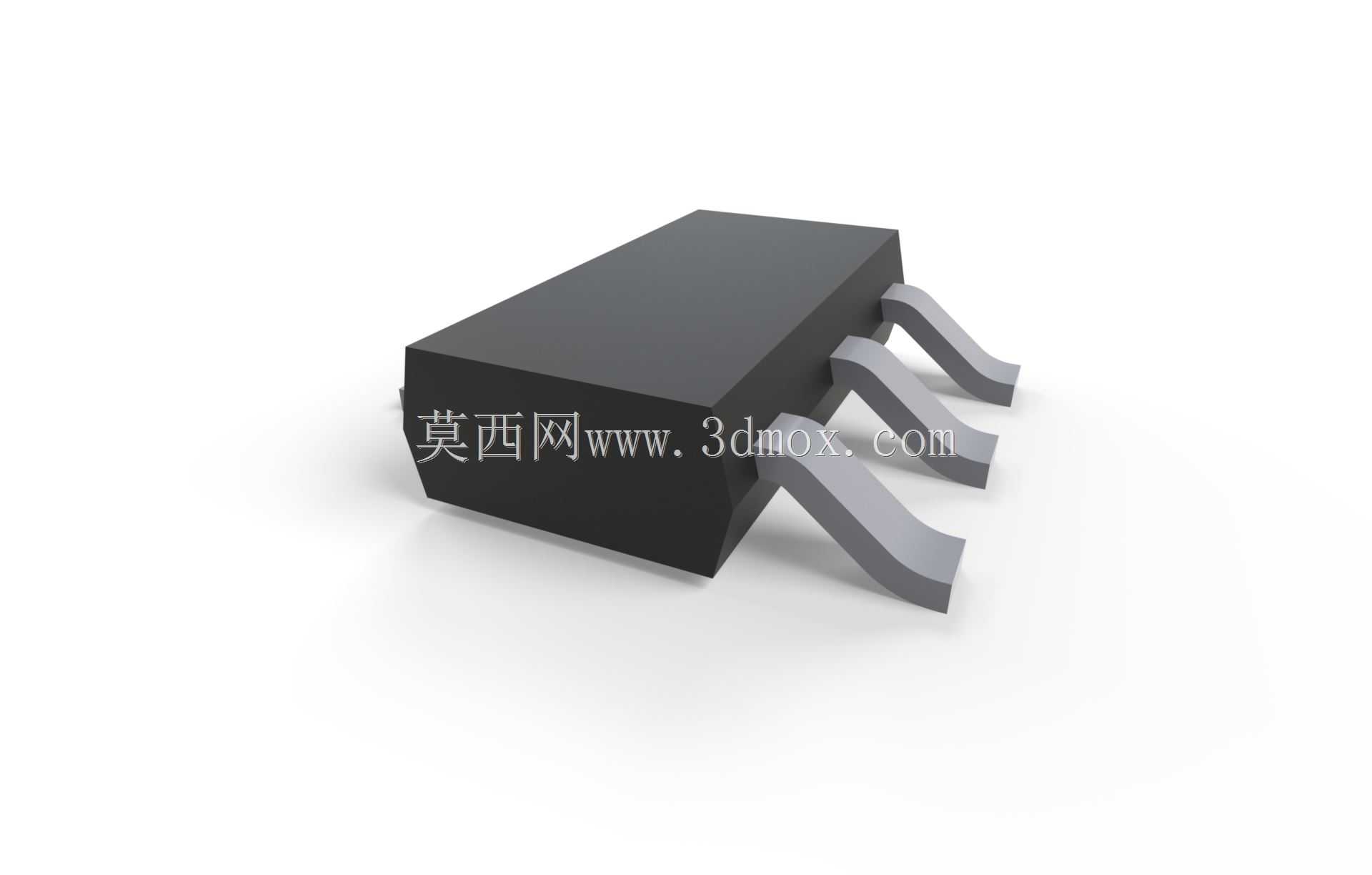

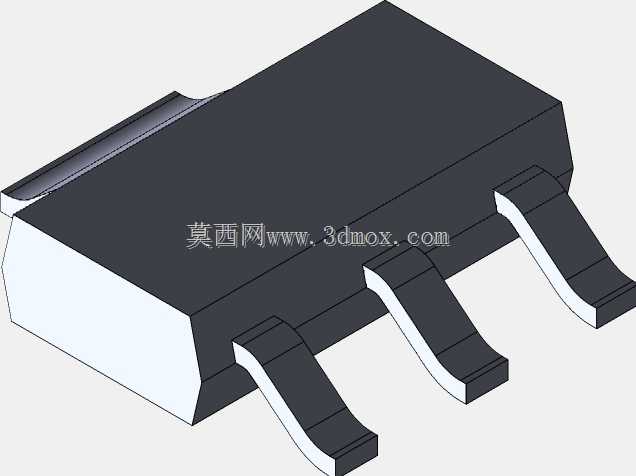

从产品功能特性来看，该结构还原了SOT-223封装稳压器的完整物理形态，包含黑色塑封主体与三个弯折成型的引出引脚，引脚的弯折弧度、伸出长度、引脚间距均严格遵循行业通用封装规范，能够直接匹配标准PCB封装库的焊盘设计，在结构干涉检查、PCB装配仿真、整机热设计仿真环节可以直接调用，帮助设计人员提前验证器件与周边结构件、接插件、散热片的装配间隙，避免生产阶段出现器件撞件、引脚对位偏差、散热空间不足的问题。塑封主体的边角做了符合实际生产工艺的圆角处理，表面还原了塑封材料的哑光质感，引脚部分还原了镀锡引脚的金属形态，弯折处的弧度完全贴合量产器件的成型工艺，没有出现违背冲压弯折工艺的直角或不合理形变。

设计过程中优先考量了器件的实际安装边界，塑封主体的长宽高尺寸完全对标量产同封装器件的外形公差范围，三个引脚的共面度控制在贴片工艺允许的公差区间内，引脚伸出塑封本体的长度既满足波峰焊、回流焊的焊锡浸润要求，也不会因为引脚过长导致相邻焊盘之间出现连锡风险。在安装场景上，该结构既可以适配常规的表面贴装工艺，也预留了加装小型散热片的空间余量，当器件在大电流输出工况下工作时，设计人员可以依托该三维模型验证散热片的安装位置，确认散热片与周边 tall 器件的安全距离，优化板卡的散热风道设计。同时该模型也可用于电子装联教学、产品结构展示、PCB装配培训等场景，帮助初学者直观理解贴片稳压器件的物理形态与装配要求，降低电路设计阶段的封装选型失误率，提升整机结构设计的准确性与可制造性。
