卷材纠偏导正控制装置结构设计

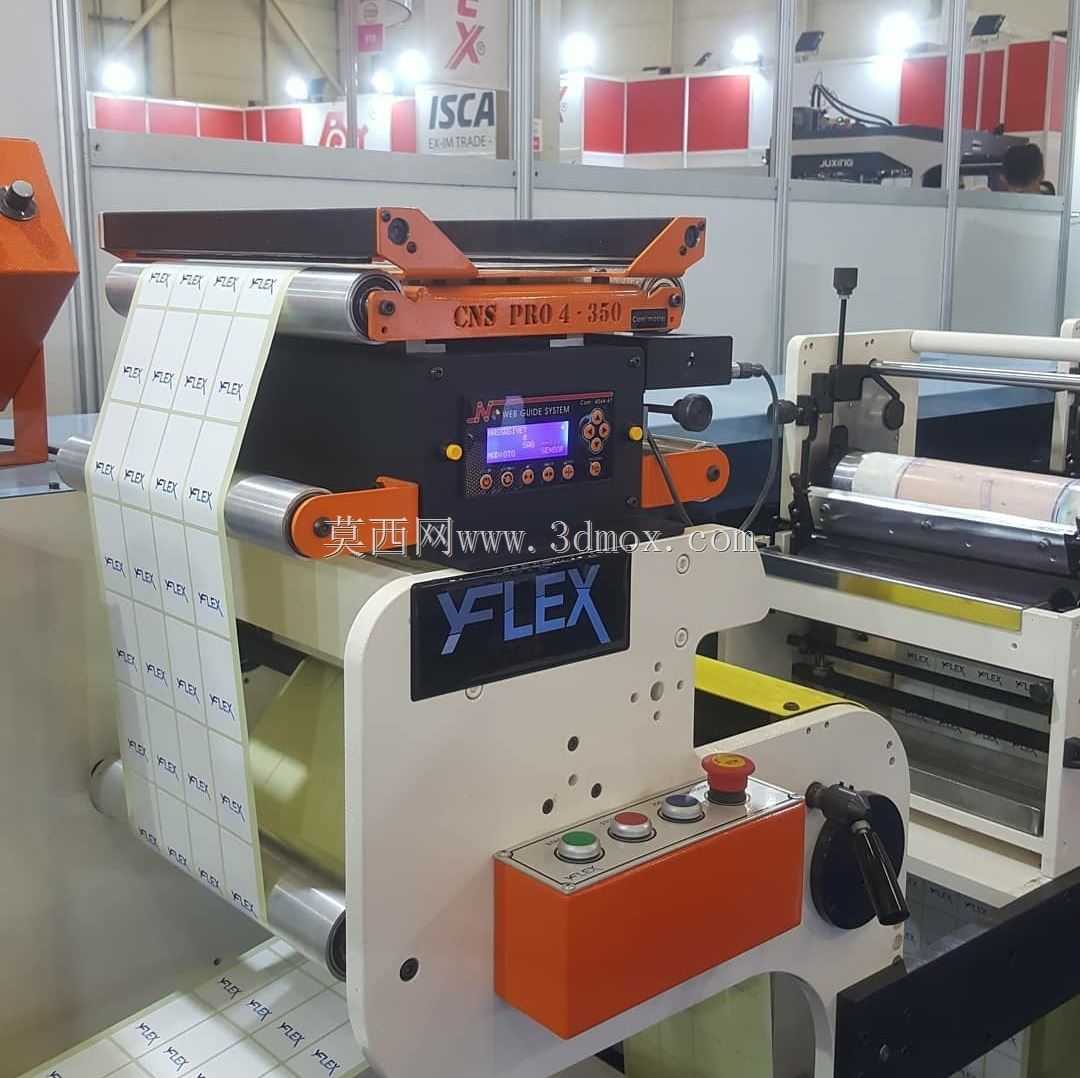

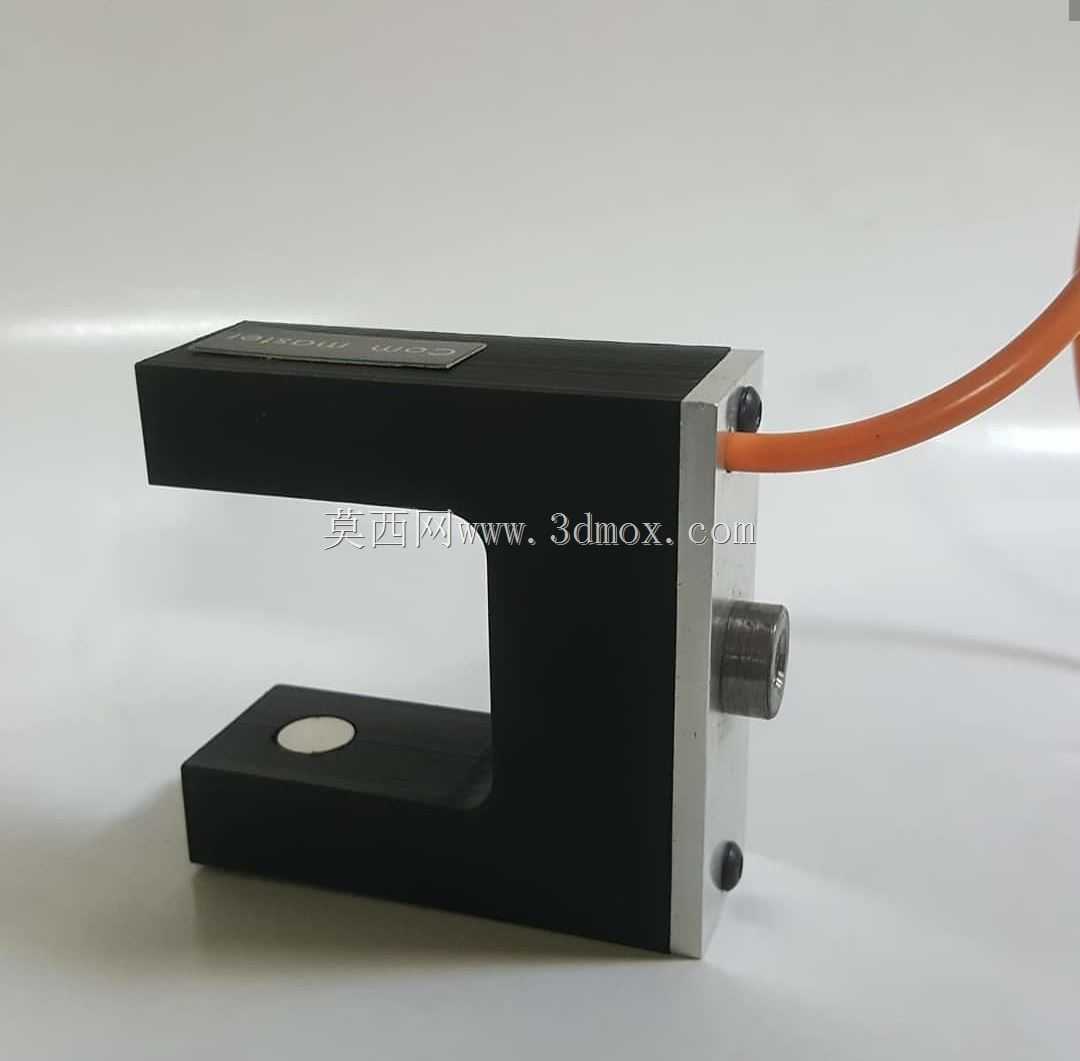

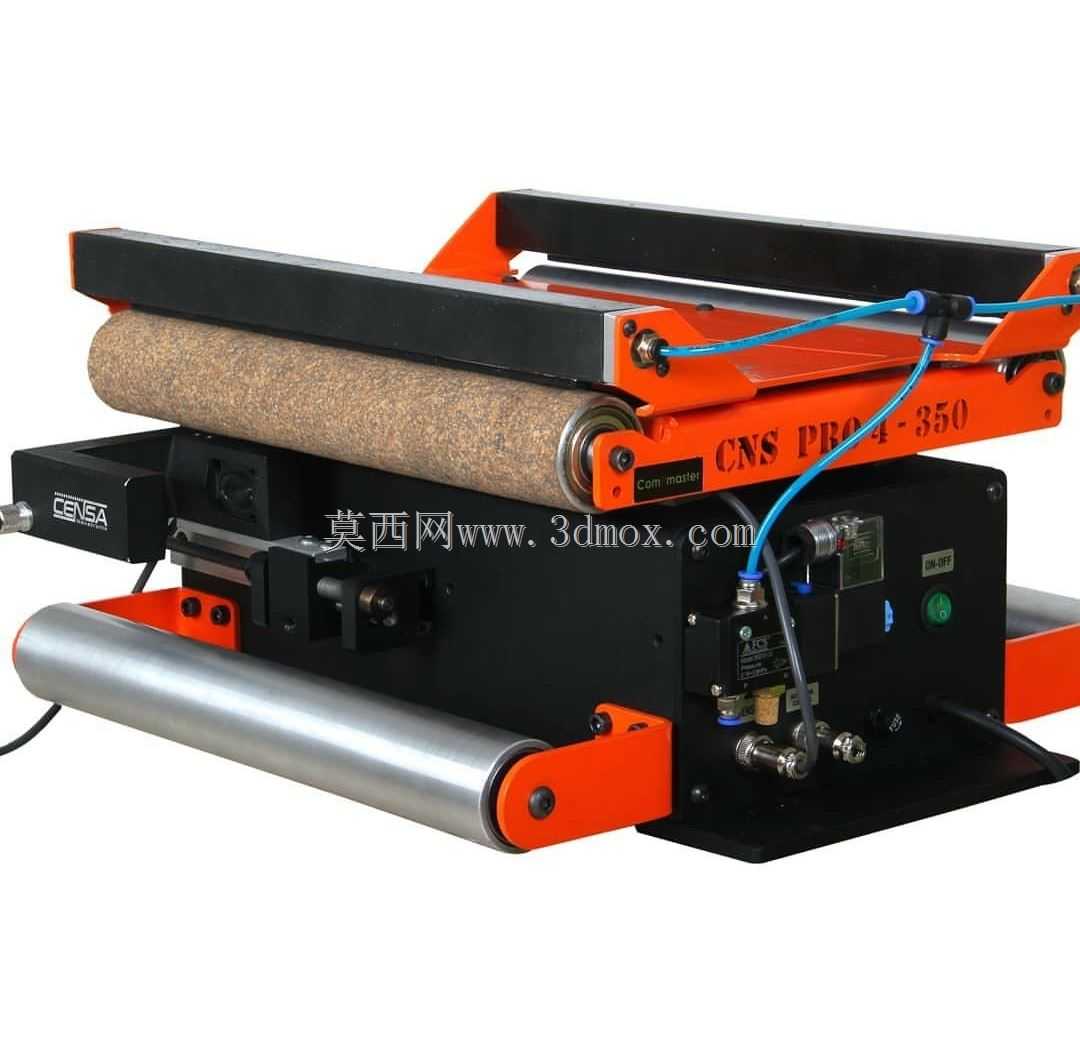

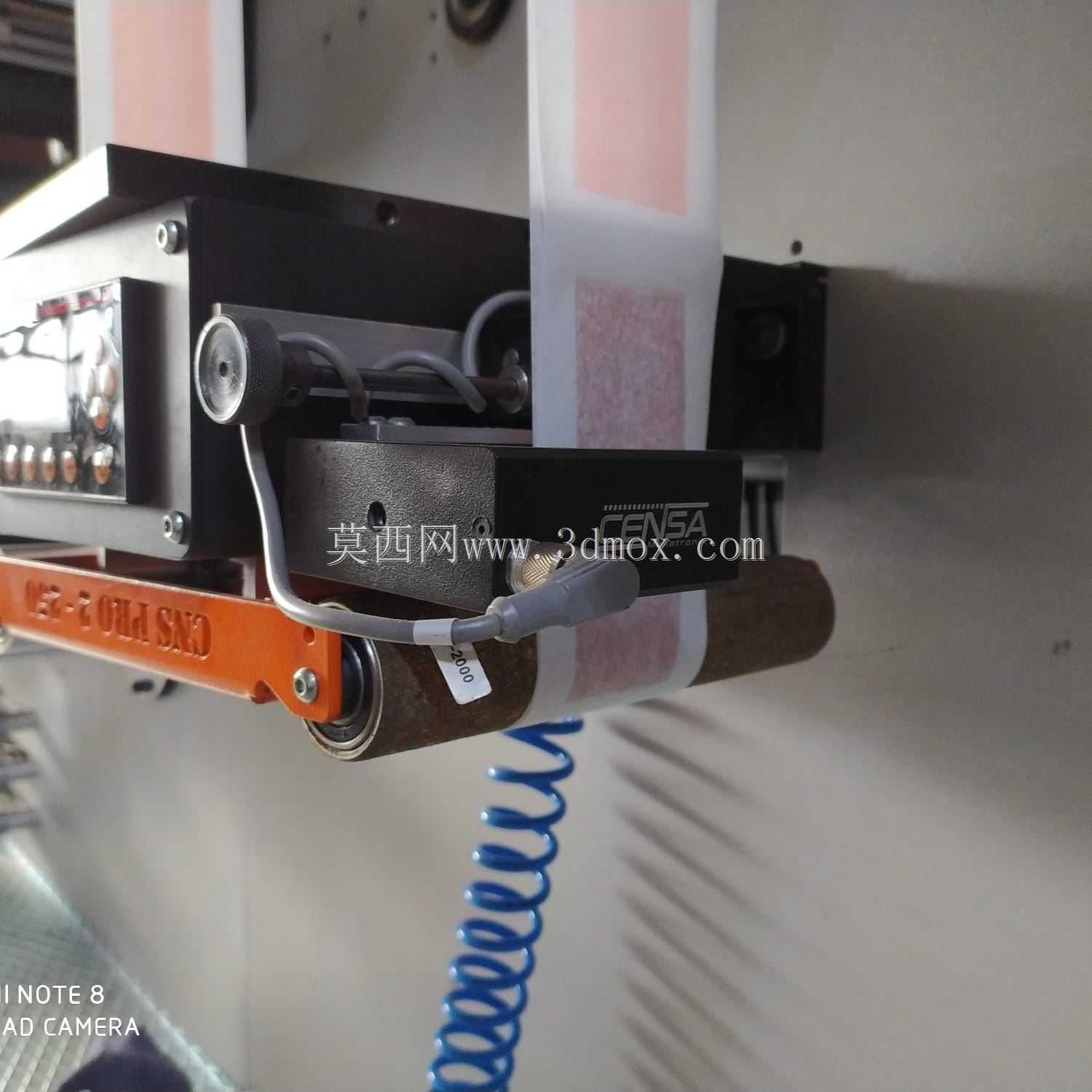

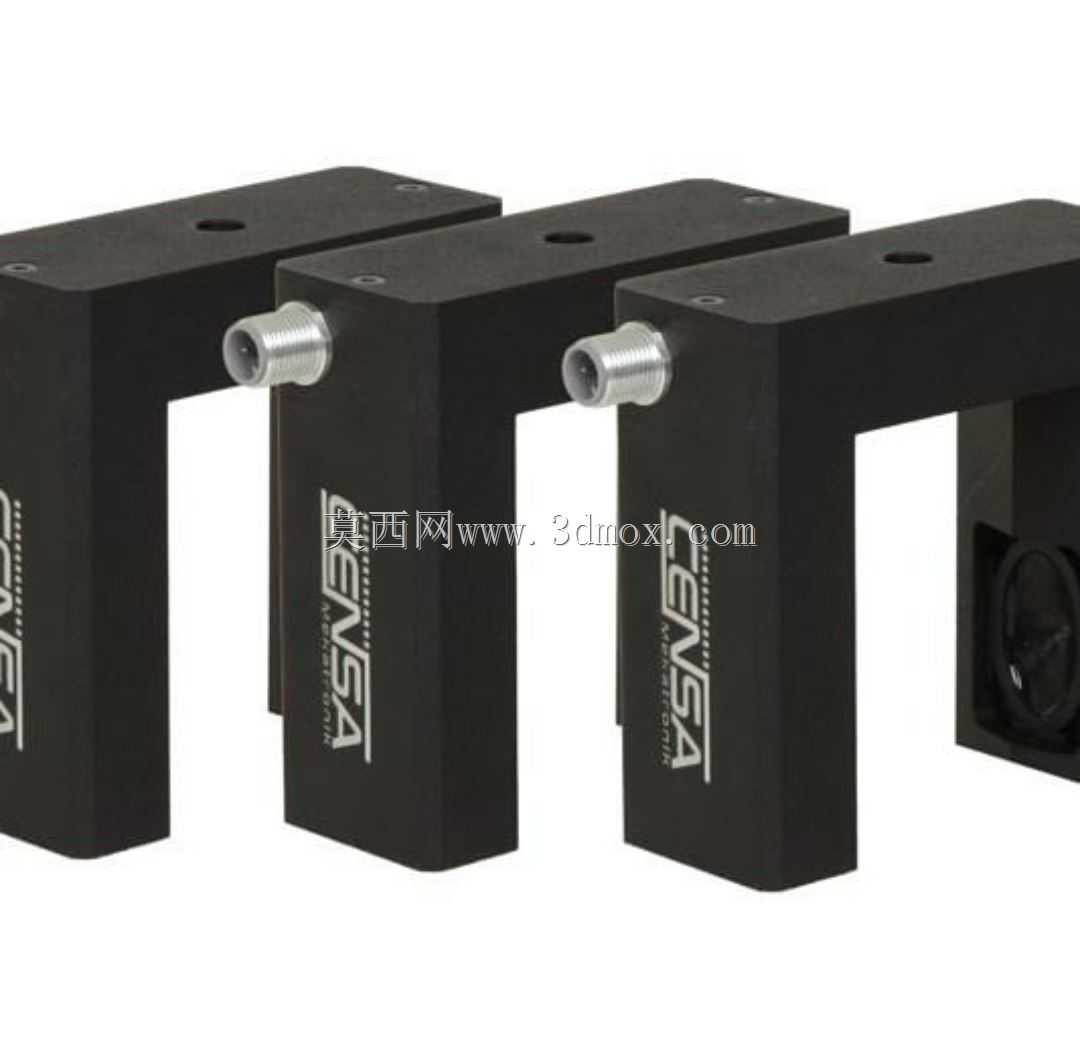

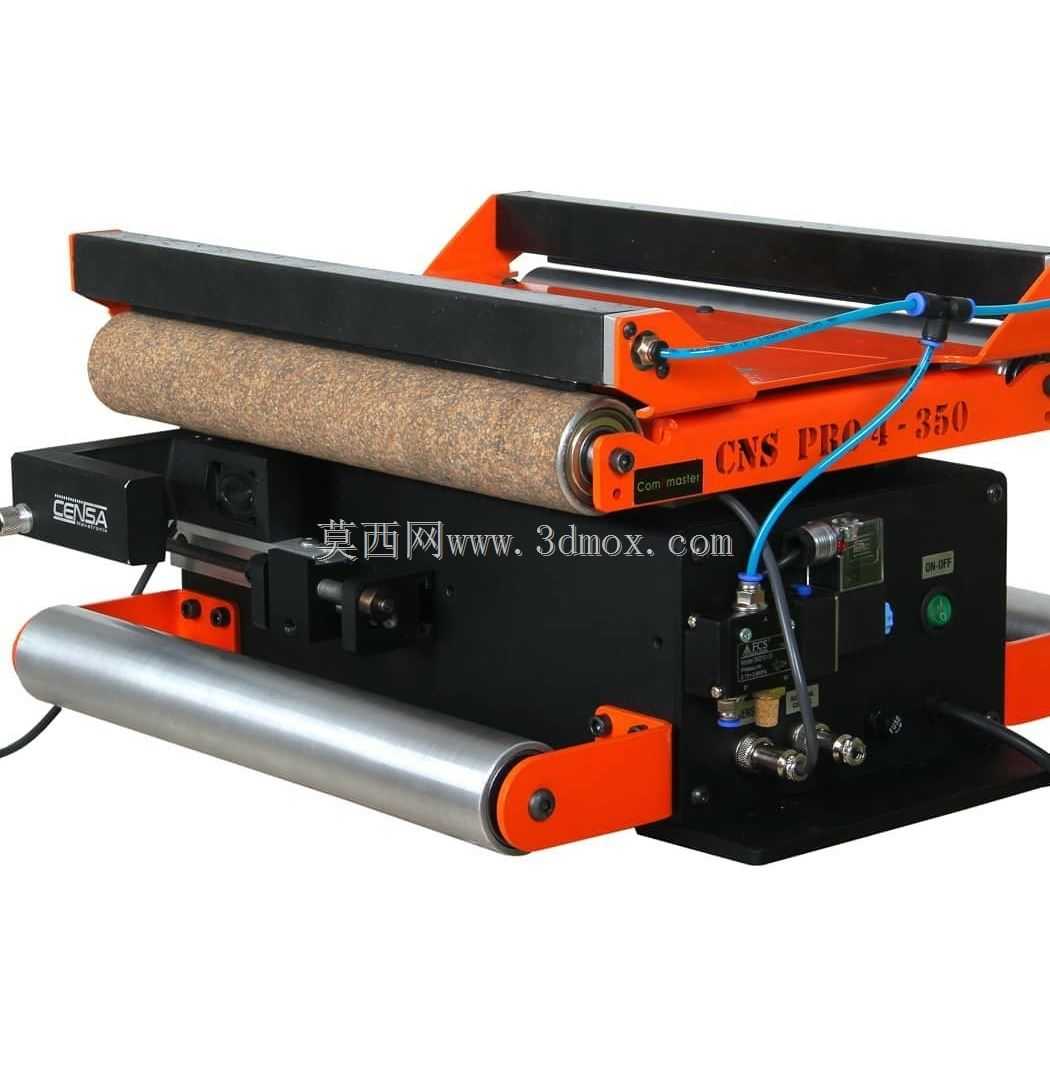

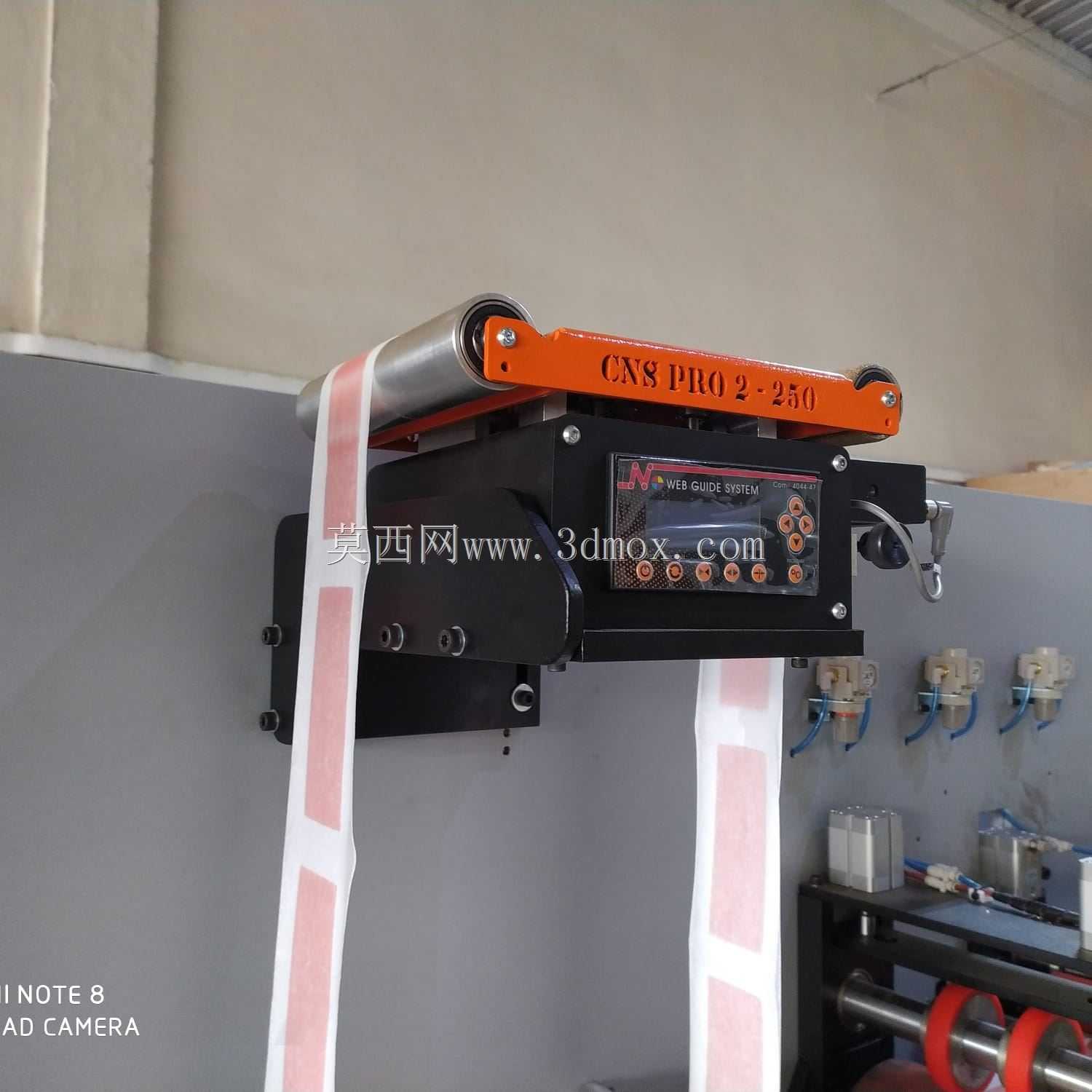

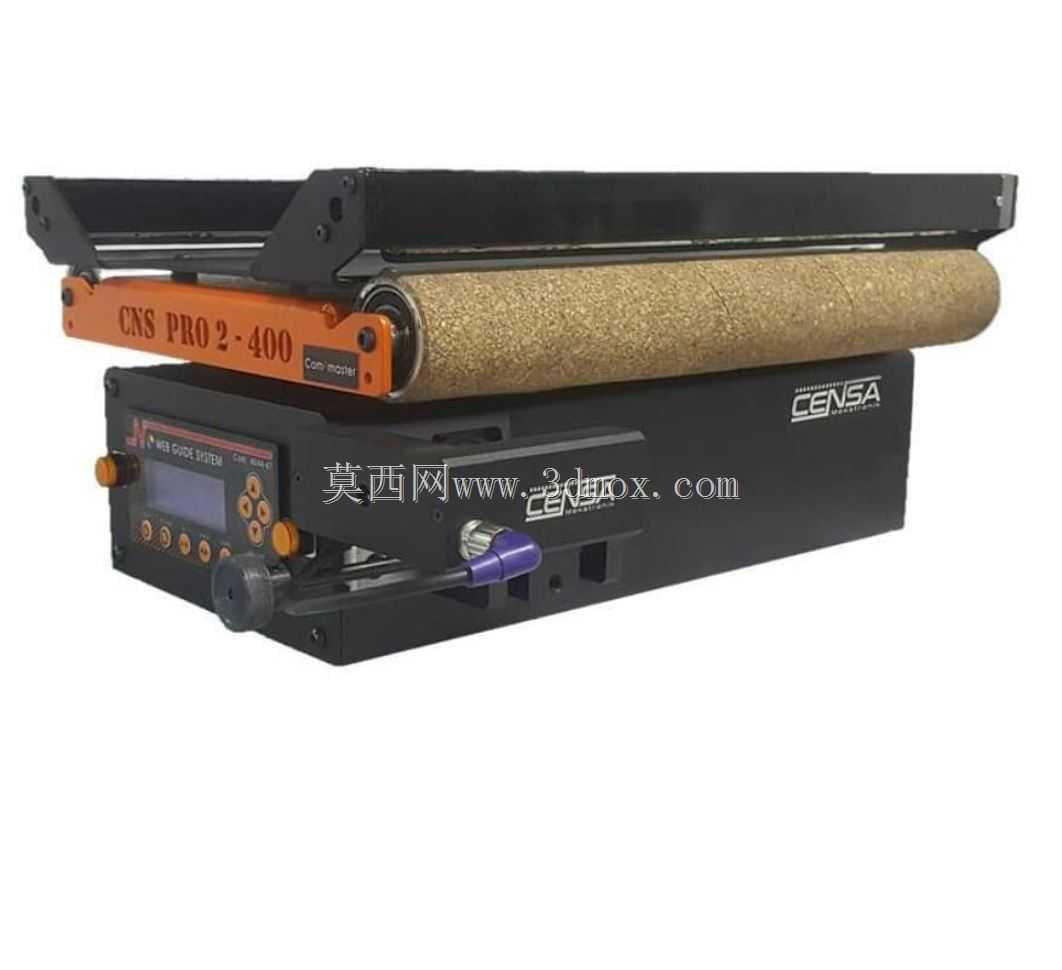

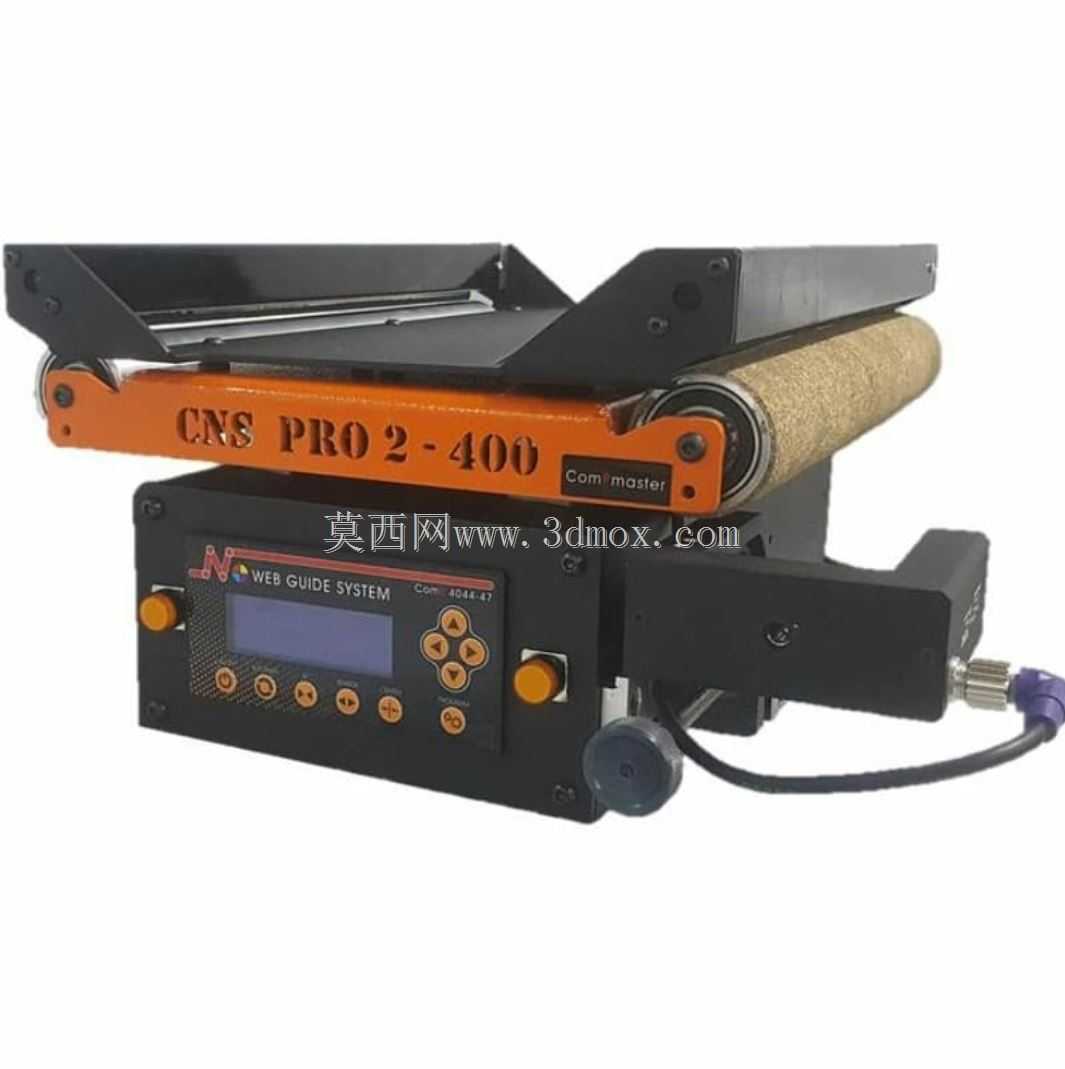

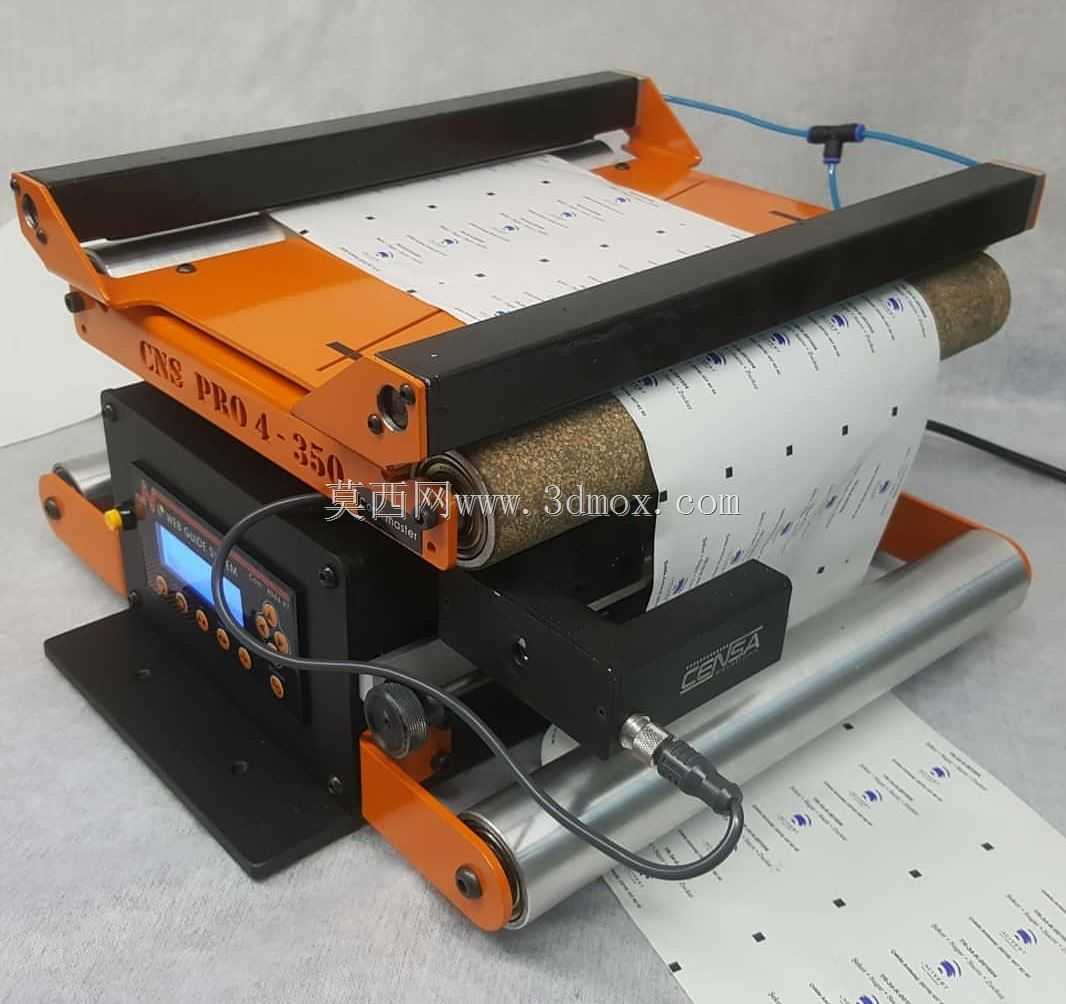

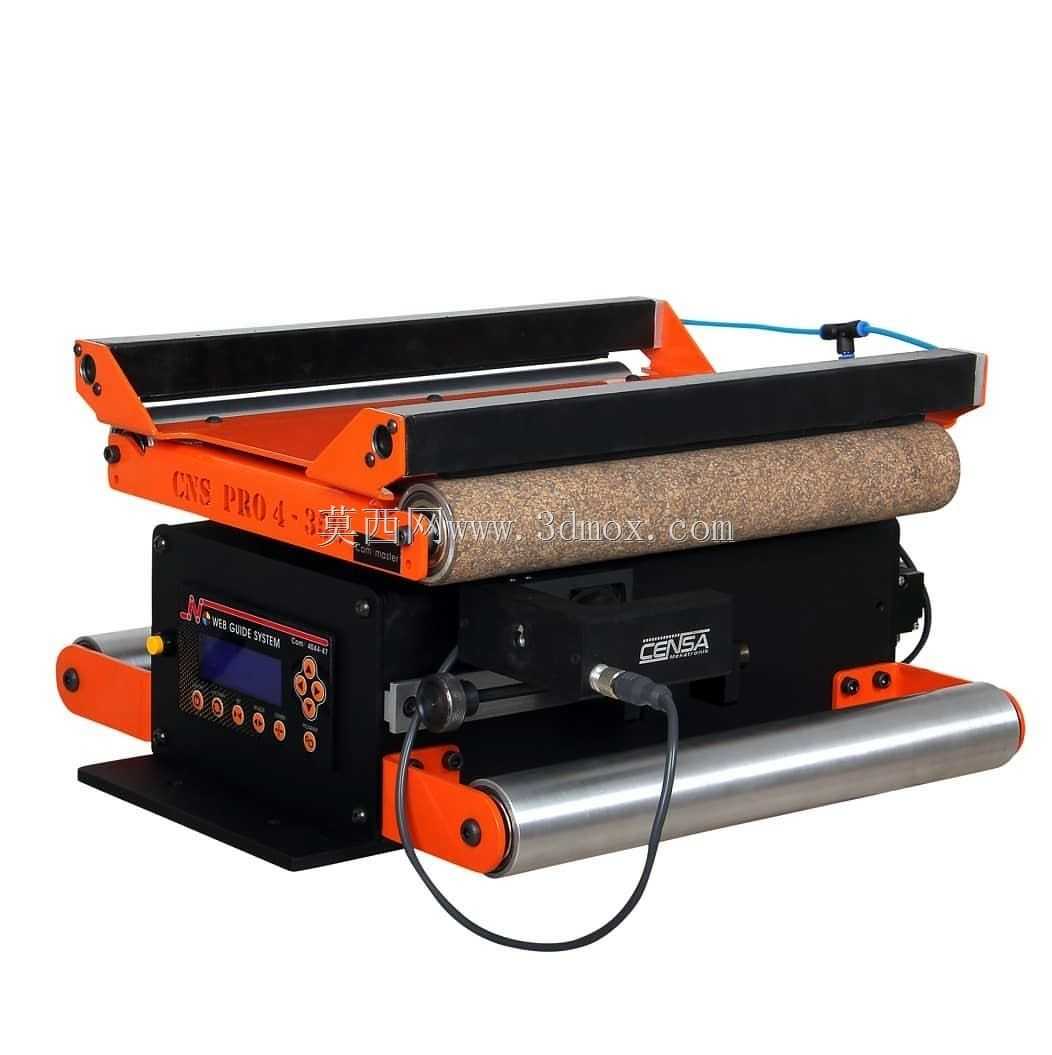

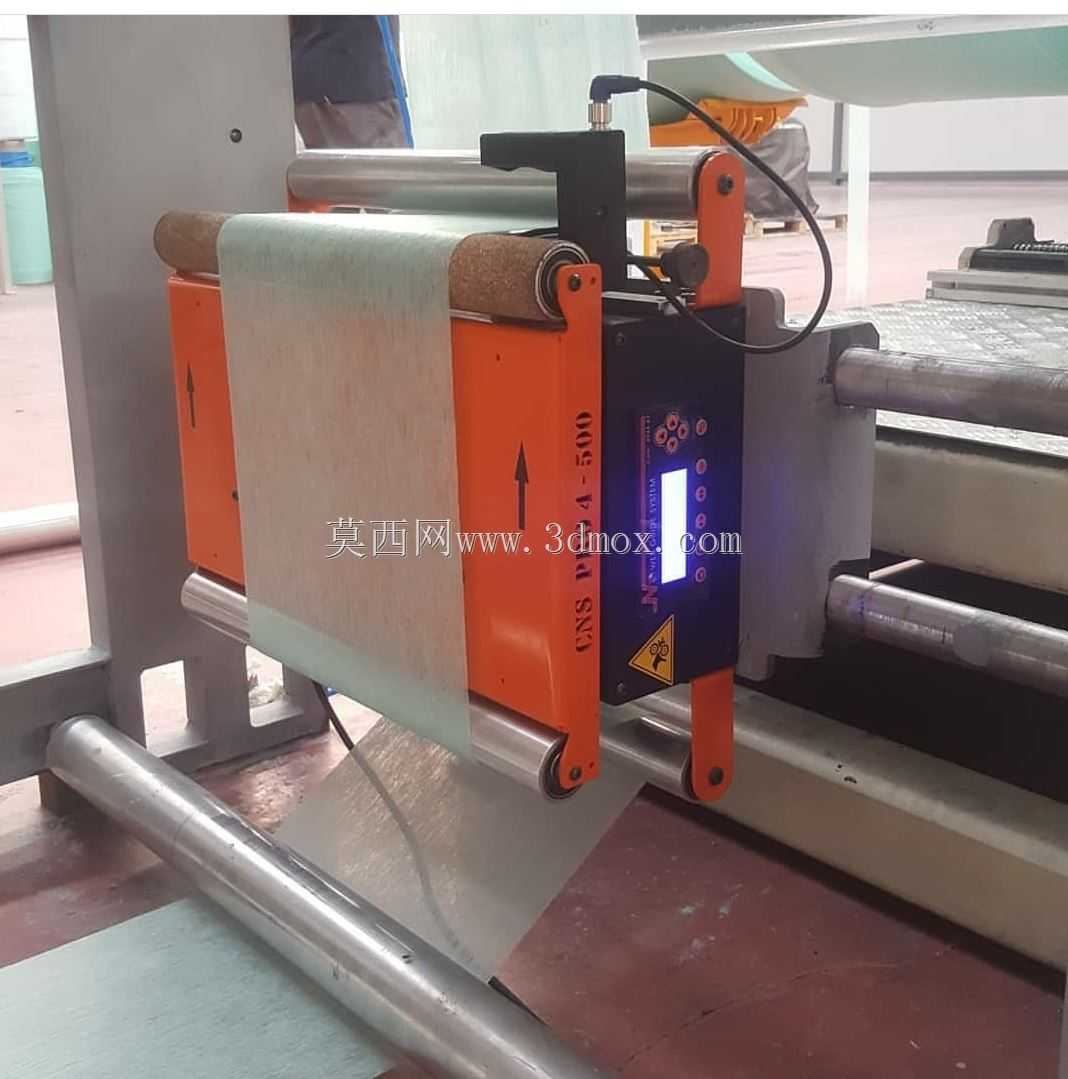

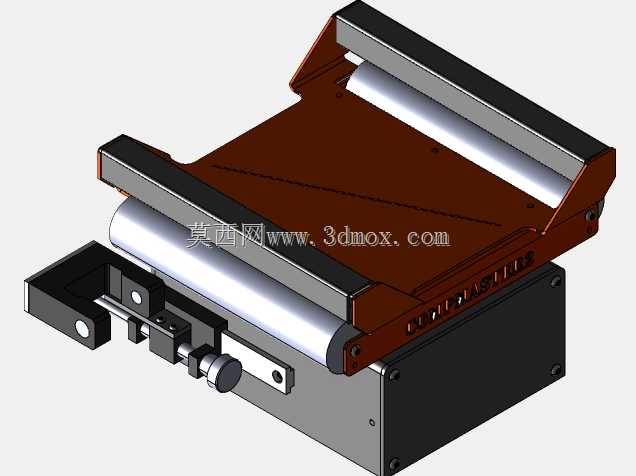

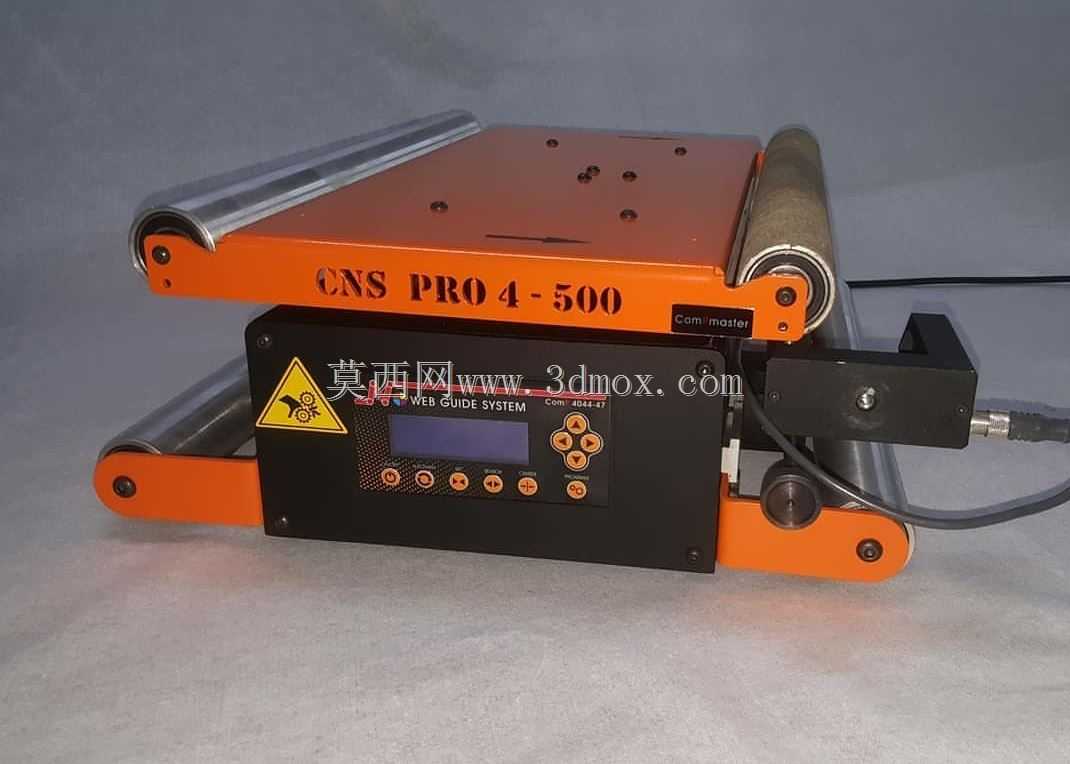

这款纠偏导正装置主要面向软质卷材连续加工产线设计，可适配薄膜、纸带、不干胶标签、轻薄纺织面料等多种连续走料的幅状物料，广泛应用在印刷、软包装、标签模切、锂电池极片轧制等需要精准控制卷材走料位置的生产场景中，解决连续生产过程中卷材因物料张力不均、导辊平行度误差、料卷自身收卷不齐导致的走料偏移问题，避免后续印刷套准偏差、模切对位错位、收卷端面不齐等生产缺陷，有效提升连续生产的良品率与设备运行稳定性。装置整体采用壁挂式安装结构，主体承托框架为高强度硬质合金加工而成，上方配置平行排布的从动导向辊组，辊体表面做硬质阳极氧化处理，耐磨性能优异且不会刮伤软质物料表面，导向辊采用低阻力精密轴承支撑，卷材走料过程中辊体转动顺滑，不会额外增加走料阻力导致物料拉伸变形。中部集成的控制单元整合了位置检测、信号处理与驱动执行功能，无需额外搭配独立的控制机柜即可完成闭环纠偏动作，设备运行时可实时检测卷材边缘的位置偏移量，当检测到物料偏离设定基准位置时，会驱动上部的导向辊架做对应方向的小幅摆动，快速将走料位置校正回基准线，纠偏响应速度快，校正精度可满足高精度印刷、精密涂布等工艺的对位要求。从安装边界来看，装置整体横向宽度适配250mm幅宽以内的卷材加工需求，壁挂式的安装结构可直接固定在产线的立式机架立面，不需要额外占用地面安装空间，适配现有老旧产线的升级改造场景，安装时仅需保证装置进料侧与出料侧的预留走料空间满足卷材穿料需求即可，设备的走线接口全部集中在主体侧方，接线排布整洁，日常维护时可直接掀开操作面板的防护盖完成参数调试与故障排查，操作门槛较低，一线产线操作人员经过简单培训即可完成参数设定与日常运维。装置的执行结构采用无间隙传动设计，长期往复纠偏动作下不会出现传动间隙累积导致的校正精度下降问题，适配长时间连续运行的工业生产环境。
