塔克马N95P诺马特配套导向安装基座

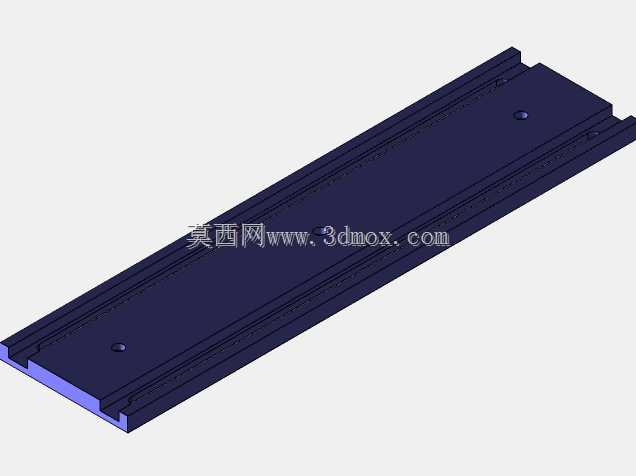

这款导向安装基座主要应用于工业自动化生产线的工位定位、直线运动导向以及小型执行元件的承载安装场景，在轻工包装、电子元器件组装、小型物料输送等产线中，可作为滑动副的固定支撑件，为配套的直线运动部件提供稳定的滑行轨道与安装基准，同时承担工位间的硬限位功能，避免运动部件超出行程范围出现碰撞损坏，也可作为小型气动执行元件的安装底座，为气缸、气动夹指等部件提供平整的安装贴合面，保障执行元件动作时的位置精度与结构稳定性。从功能特性来看，该基座采用凹型槽式结构设计，主体为长方体构型，顶面预留三个均匀分布的沉头安装孔，可通过内六角螺栓将基座整体固定在设备机架或安装平台上，沉孔设计可让螺栓头完全没入基座顶面，不会突出平面干涉其他部件的安装与运动；基座一侧开设通长的凹型导向槽，槽体内壁经过精度设计，可与配套的凸型滑动块形成间隙配合的滑动副，滑动过程中槽体的两个垂直侧壁可同时限制滑动块的水平方向偏移，仅保留沿槽体长度方向的直线运动自由度，保障滑动过程的顺畅无卡滞，同时槽体的顶面台阶可承担垂直方向的载荷，避免滑动块受垂直方向外力时出现脱槽问题。在设计思路上，这款基座优先考虑了安装便捷性与运动稳定性的平衡，整体构型规整无复杂曲面，既可以通过整块金属材料铣削加工成型，也可采用型材裁切后做少量精加工完成制作，加工工艺性优异，适合批量生产；三个安装孔的位置经过受力校核，分别布置在基座顶面的两端与中部位置，当基座承受滑动部件的偏载力时，三个固定点可均匀分散受力，避免长期使用后基座出现松动或形变；导向槽的开口尺寸与深度按照配套滑动件的运动行程与载荷大小匹配设计，槽体长度方向无遮挡，可支持滑动件做长行程的直线往复运动，同时槽体边角处做微小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在滑动件装入槽体时起到导向引入的作用，降低装配难度。从安装边界来看，该基座整体为规整长方体，外部轮廓无突出的异形结构，安装时仅需要在固定平台上对应三个沉孔的位置加工对应的螺纹底孔即可完成固定，不需要额外预留较大的操作避让空间，凹型槽的开口侧朝向运动部件的安装方向，槽体的内壁与安装底面保持严格的垂直公差，可保障滑动件运动方向与安装基准面的平行度，基座的整体高度经过优化，既能够为滑动部件提供足够的支撑强度，也不会因为高度过高导致整体结构重心上移，提升设备运行时的结构稳定性。
