六自由度惯性测量传感模块结构设计

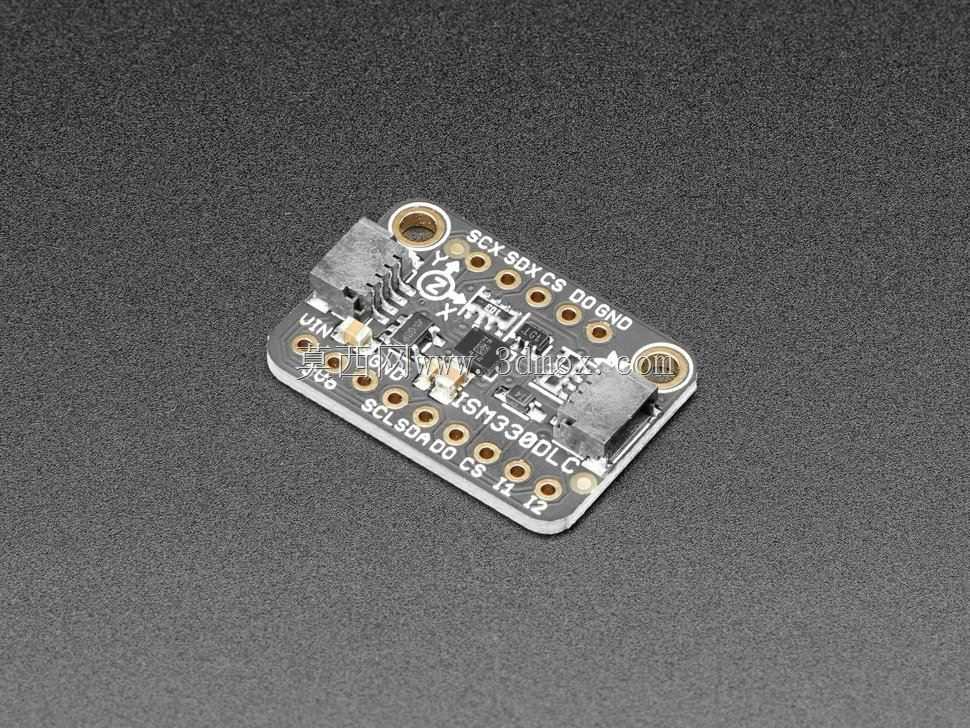

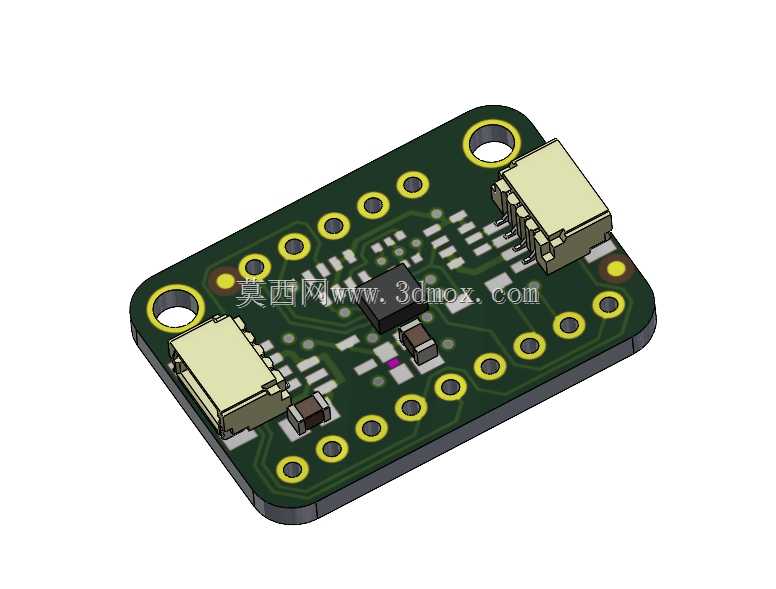

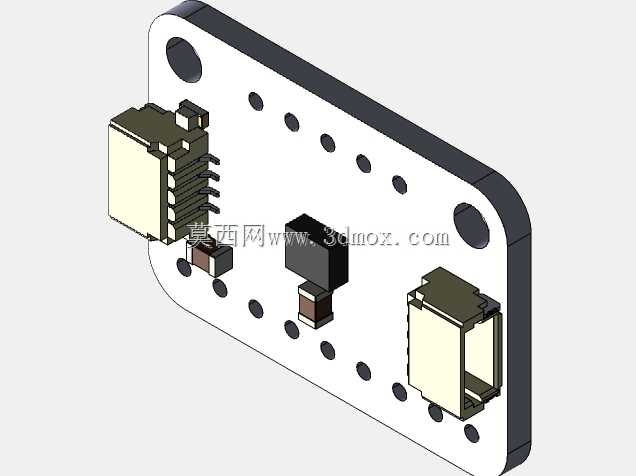

这款六自由度惯性测量传感模块，是面向小型嵌入式运动感知场景打造的核心感知部件，广泛适配可穿戴设备、小型无人机姿态控制、机器人运动状态采集、智能硬件交互、工业设备振动监测等多类应用场景，能够为上位控制系统提供实时、精准的三轴加速度与三轴角速度数据，支撑系统完成姿态解算、运动轨迹追踪、振动异常识别、动作交互响应等核心功能。模块整体采用紧凑型PCB载板设计，核心传感芯片布置于板件中心区域，最大化降低板载布线带来的信号干扰，保障传感数据采集的稳定性与精度；板件两侧对称布置标准化线对板连接器，可直接适配通用排线完成供电与信号传输，无需额外焊接转接，大幅降低集成阶段的装配难度。板件边缘均匀排布一圈半金属化邮票孔焊盘，既支持排针焊接实现直插式安装，也可直接通过焊盘贴合完成SMT贴片装配，适配不同集成方案的安装需求；板件对角位置设置两个圆形安装定位孔，可配合M2规格螺丝完成模块在设备壳体或安装支架上的固定，安装孔周边预留足够的安全间隙，避免螺丝装配过程中与板载线路、元件发生干涉。设计阶段充分考虑多场景集成的适配性，整体板件轮廓做圆角处理，避免尖锐边角在装配过程中划伤线材或周边元件，板载元件全部采用低高度贴片封装，整体模块厚度控制在极小范围内，能够嵌入空间极度受限的小型智能设备内部。模块顶面与底面预留丝印粘贴区域，可通过对应标识区分安装方向，辅助集成过程中的快速定位，同时板载电源线路做了针对性的滤波布线设计，能够有效抑制供电端的纹波干扰，保障传感芯片在复杂电磁环境下依然能够输出稳定可靠的测量数据，满足消费级电子、小型工业传感节点、教育类开源硬件项目等不同场景的使用需求。
