桌面线缆固定理线夹结构设计

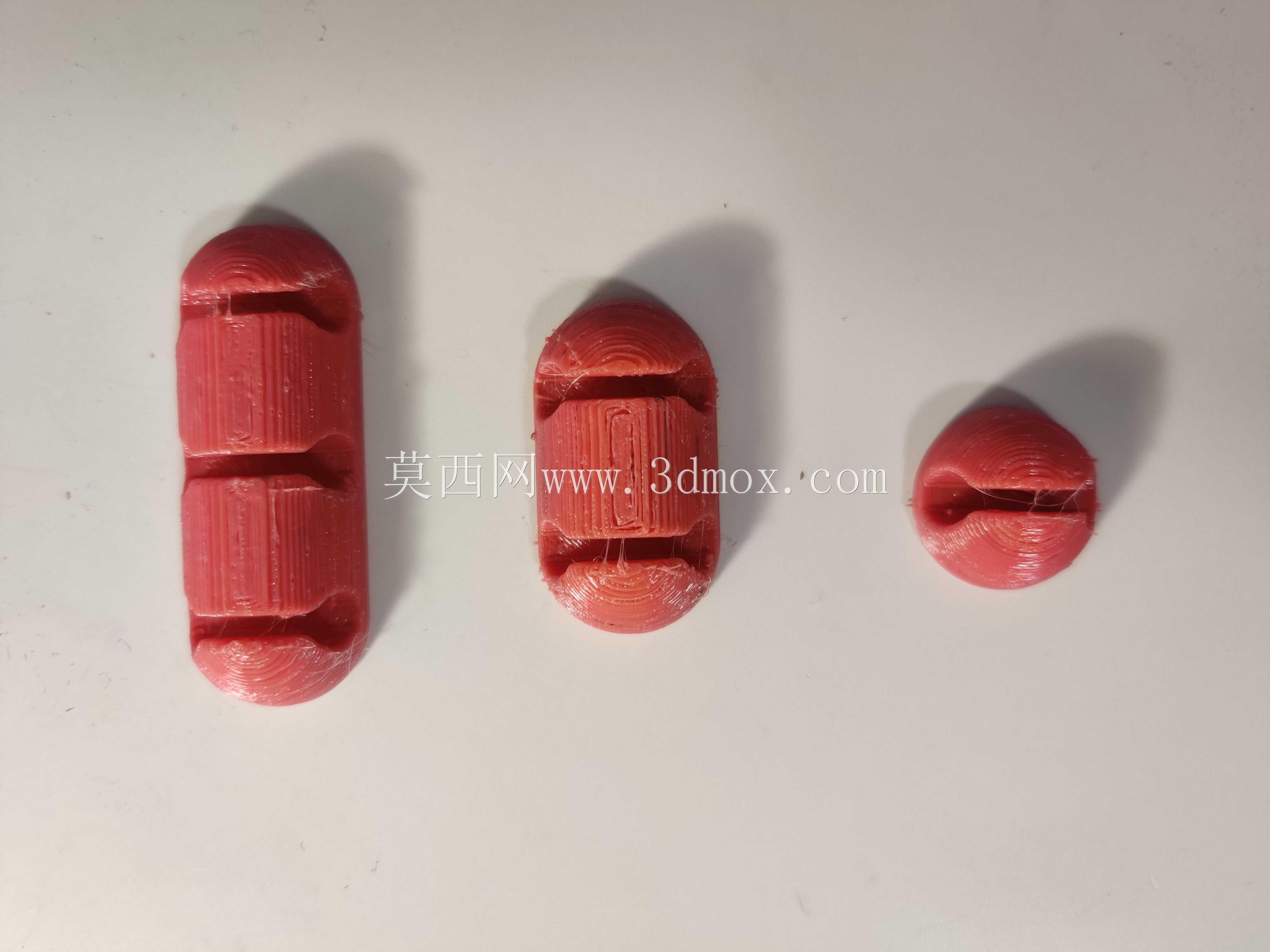

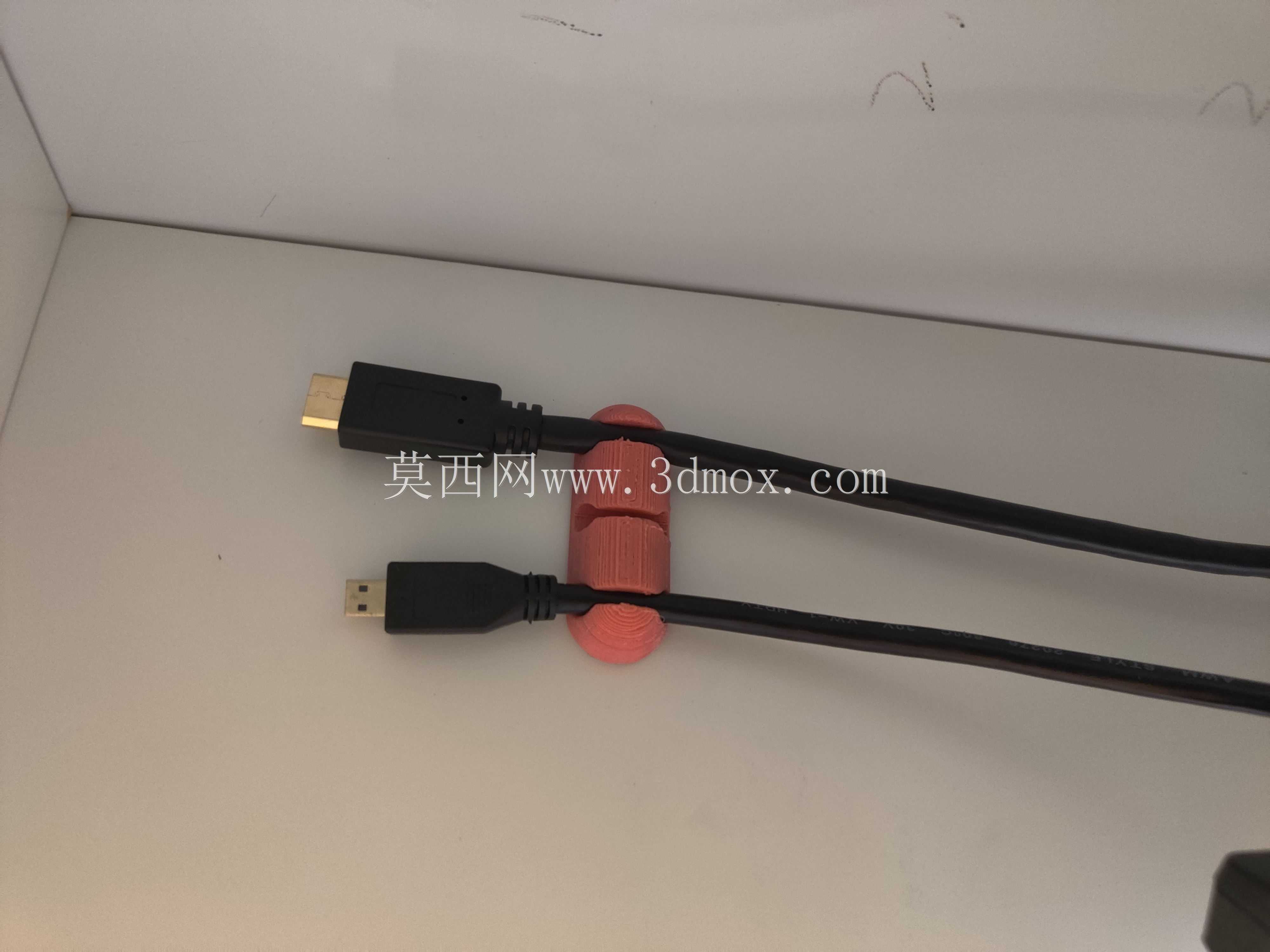

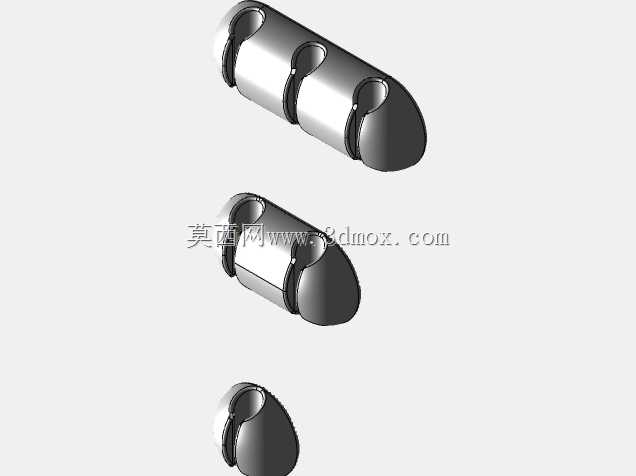

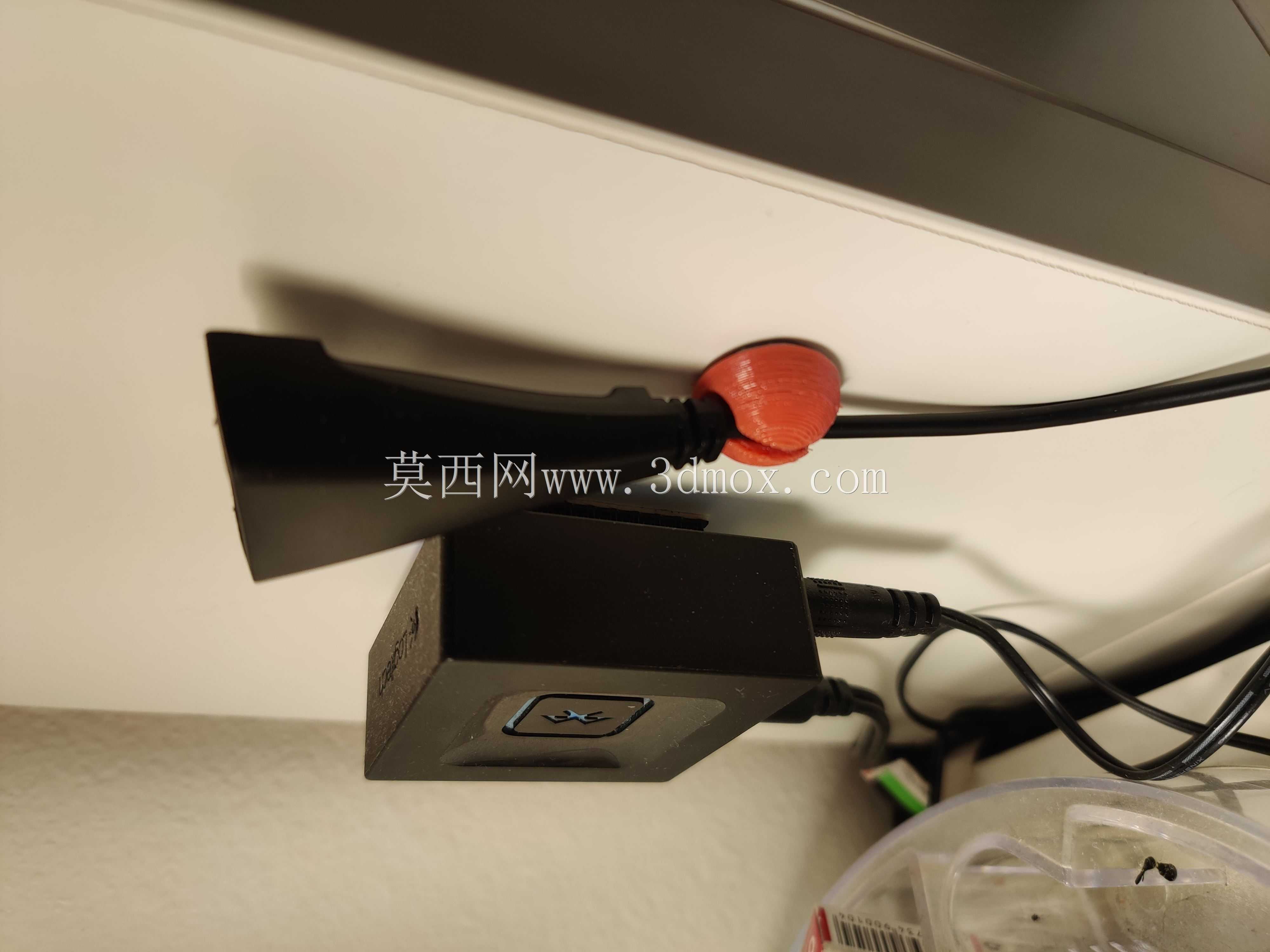

日常桌面布线场景中，自由垂落的数据线、HDMI线、电源线往往会因拖拽、移位出现接口松脱、线材缠绕磨损的问题，这类小直径线缆的固定需求长期被忽略，多数理线方案要么采用背胶粘贴易留残胶，要么采用硬质卡扣卡紧后损伤线皮，这款线缆夹正是针对这类痛点做的结构优化。从实际使用场景出发，该夹体适配直径6mm以内的各类圆截面线缆，覆盖日常桌面常用的HDMI线、Mini DP线、USB充电线、音频线等常见线材规格，夹体采用上下对合的卡扣式结构，无需额外螺丝或扎带，扣合后即可将两根平行线缆并排固定，避免多线交叉缠绕。设计时特意将夹体内壁做了微圆弧过渡，没有尖锐棱角，配合软质打印材料的弹性，夹紧线缆时不会对线皮造成切割损伤，同时预留了0.2mm的弹性余量，既保证线缆不会轻易从夹体中滑脱，又能在需要调整线材位置时，稍用力即可抽动线缆调整长度，不会出现卡死后无法调整的问题。安装端采用粘贴式固定结构，夹体底部为平整安装面，可搭配泡棉双面胶固定在桌面侧边、工作台背板、设备外壳等平整表面，安装边界不受安装孔位限制，无需在桌面或设备上打孔，不会破坏安装基面的完整性。夹体整体外形为圆润的柱形结构，没有外凸的尖锐部位，日常使用中不会剐蹭手臂或其他物品，整体尺寸控制在小巧范围内，不会占用过多桌面空间，多夹组合使用时也不会显得杂乱。从结构设计角度看，该夹体的卡扣配合面做了1.5度的拔模斜度，既保证扣合后的锁紧力足够，又能在需要拆开夹体增减线材时，无需借助工具即可徒手掰开，反复开合也不会出现卡扣断裂的问题。针对软质材料打印的适配性，设计时将夹体的壁厚做了均匀化处理，整体壁厚保持在2mm，避免壁厚不均导致的打印收缩变形，同时对卡扣的受力部位做了局部加厚，保证反复扣合的结构强度，填充密度在20%到50%区间即可满足使用强度要求，无需过高填充造成材料浪费。实际使用中，这类线缆夹不仅适用于桌面工位的线材整理，也可用于电气柜内部小直径控制线的临时固定、3D打印机机身走线整理、展示台设备布线固定等场景，相比传统扎带，它可重复使用、调整方便，相比硬质塑料理线夹，它不会损伤线皮，适配的线径范围也更灵活。
