壁挂式皂液泵承托固定支架结构设计

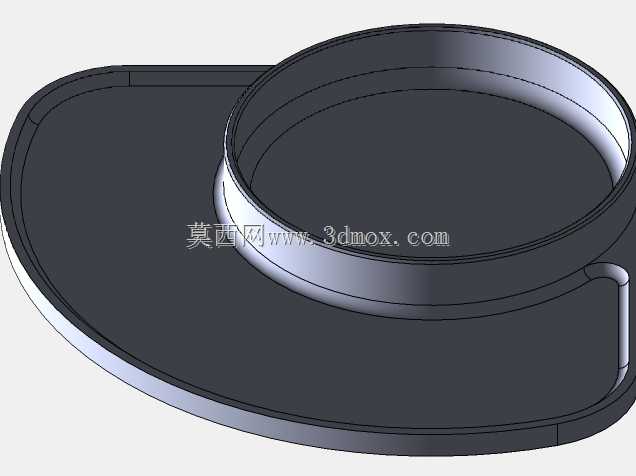

　　日常卫浴场景中，台置式皂液泵在频繁按压使用过程中，瓶身残留皂液极易顺着瓶底流淌至台面，长期积累会形成难以清理的顽固污渍，既影响台面整洁度，也会增加日常清洁的工作量，这款壁挂式承托支架正是针对这一实际使用痛点开发的结构件。从结构设计逻辑来看，支架采用半包围贴合式承托结构，主体承托面做了与皂液泵瓶身底部弧度匹配的内凹曲面，能够完全贴合常见圆柱型皂液泵的瓶身轮廓，避免放置后出现晃动、滑移的问题；后侧延伸出的壁挂贴合面为整面平整结构，可通过背胶或者无痕贴固定在墙面、洗手台侧立面等垂直安装面上，安装时无需在墙面打孔，不会破坏卫浴墙面的原有饰面。考虑到家用3D打印的制作场景，支架整体做了等壁厚设计，壁厚控制在2.5mm-3mm区间，

　　既能够保证承托装满皂液的泵体时的结构强度，不会出现承托面弯折变形的问题，也能减少打印过程中的材料消耗，缩短打印耗时。针对柔性材料打印的适配性，结构上取消了所有尖锐直角过渡，所有转角位置均做了R2以上的圆角处理，避免TPU等软质材料打印时出现应力集中导致的层间开裂问题，打印填充率设置在35%-75%区间时，支架既能保持足够的支撑刚性，接触瓶身的位置又能带有一定的弹性缓冲，避免硬接触刮花皂液泵的透明瓶身。从安装边界尺寸来看，支架整体外轮廓宽度适配市面主流500ml及以下容量的台置皂液泵，承托深度刚好覆盖皂液泵瓶身底部1/3的高度位置，既能够保证固定的稳定性，又不会遮挡瓶身的透明视窗，方便用户随时观察剩余皂液容量，及时补充皂液。

　　支架底部预留了微小的导流缝隙，即便有少量皂液顺着瓶身流下，也会顺着缝隙直接滴落至洗手池区域，不会积存在支架内部滋生细菌。实际使用过程中，将皂液泵放置在支架上后，按压泵头时的下压力会通过支架整体传递到墙面固定面，不会出现瓶身歪斜、侧翻的问题，完全释放洗手台的台面空间，让小面积卫浴台面的空间利用率得到明显提升，也从根源上解决了皂液滴漏污染台面的问题。
