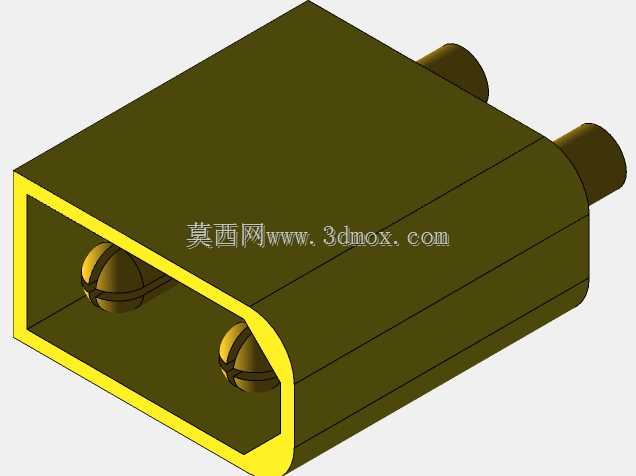

XT30公接头外螺纹结构三维设计

　　XT30公接头作为小功率动力回路常用的接插元件，广泛应用在航模动力供电、小型移动机器人电源接驳、便携储能设备外接输出、桌面级3D打印机热端供电等场景中，这类接头的额定载流能力通常适配15A以内的持续通流需求，插拔寿命满足日常设备反复拆装的使用要求，相比传统的XT60接头体积缩小近40%，更适合安装空间局促的小型电子设备内部走线布局。本次设计的外螺纹款XT30公头，在靠近负极引脚的两个边角位置没有采用常规的C角倒角处理，而是保留了锉削加工的直边结构，这一细节调整主要是为了匹配部分定制化设备外壳上的异形安装孔位，避免常规倒角结构在装配时出现卡位偏差，同时直边结构能够和外壳上的定位槽形成更紧密的周向防转配合，

　　在设备受到振动冲击时不会出现接头跟转、引脚脱焊的问题。从结构设计逻辑来看，接头主体采用橄榄绿阻燃尼龙材质的外壳结构，内部的两个镀金导电弹片采用对称式布局，弹片的弧形接触段能够在公母头对插时形成足够的接触正压力，降低接触电阻减少大电流通断时的发热问题，外壳尾部的两个圆柱形出线位预留了足够的焊线空间，能够适配16AWG到20AWG规格的硅胶线焊接需求，焊接完成后可以通过尾部的外螺纹结构配合锁紧螺母，将接头牢牢固定在设备面板或者外壳侧壁上，不需要额外打胶或者增加卡扣固定结构。在安装边界尺寸上，接头主体的方形外壳截面尺寸适配常见的10mm标准开孔，外螺纹段的螺距适配常规的细牙锁紧螺母，安装时从面板内侧穿出后，外侧用螺母锁紧即可完成固定，

　　面板外侧预留的接头插拔段长度刚好满足母头对插时的插入深度要求，不会出现插接过浅导致的接触不良，也不会因为插入段过长导致设备外壳突出过多影响整体外观。设计过程中特意调整了内部弹片的定位卡槽尺寸，相比通用款XT30公头，卡槽的过盈量增加了0.1mm，能够避免弹片在多次插拔后出现退针移位的问题，外壳内壁的加强筋结构沿着接头插拔方向布置，既能够提升外壳的结构强度，避免插拔时用力过大导致外壳开裂，也能在公母头对插时起到导向定位的作用，减少插歪导致的弹片变形风险。这类带外螺纹的面板安装款XT30接头，相比直插式不带固定结构的接头，更适合用在需要经常插拔、设备存在持续振动的使用场景中，比如穿越机的外置电池接口、小型电动工具的电池接驳位、教学实验平台的电源输出接口等位置，固定后的接头能够承受更大的插拔力，不会因为反复插拔导致内部焊点受力脱落，提升设备整体的连接可靠性。
