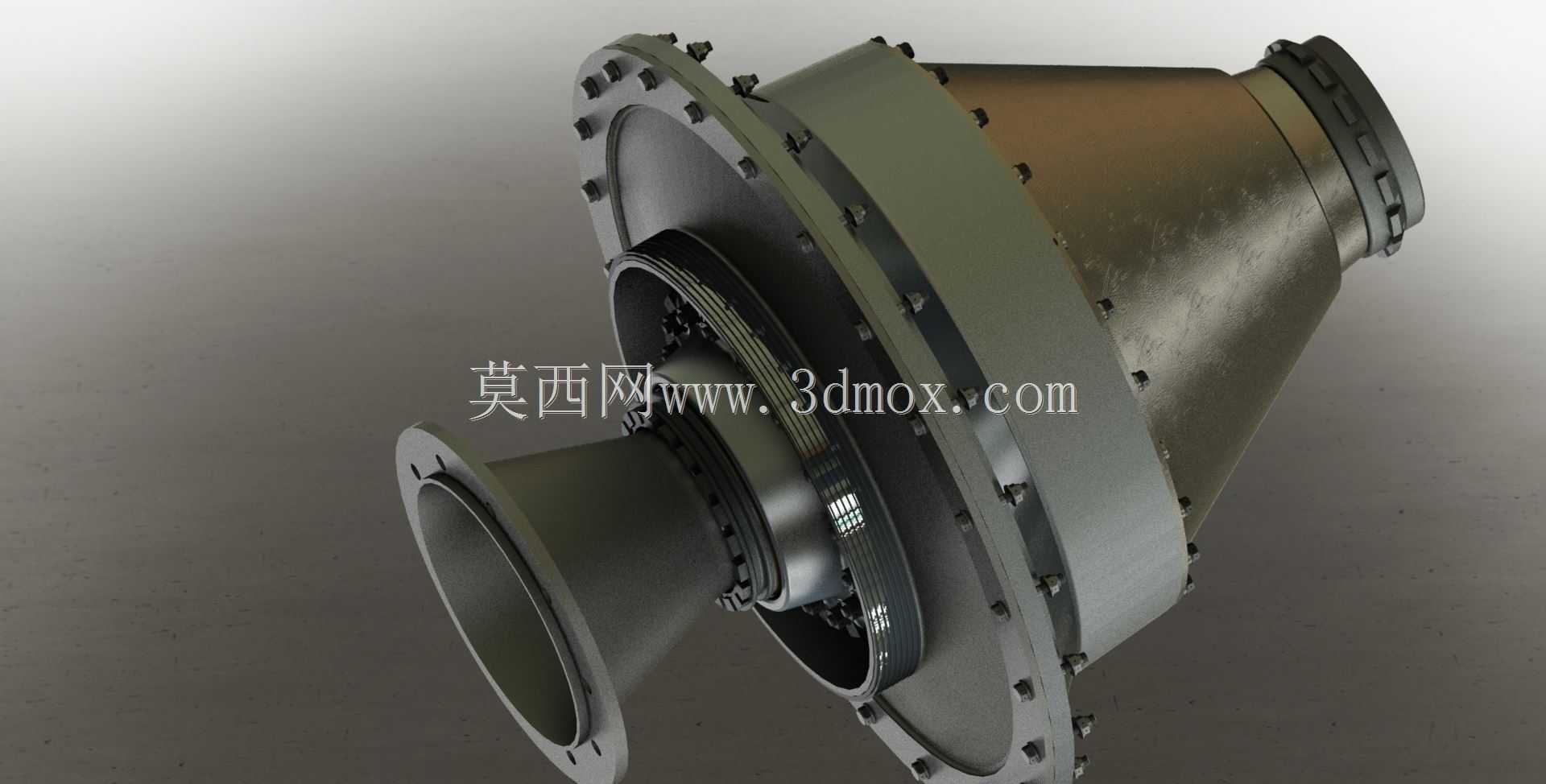

奥伦达9/10喷气发动机中心轴承总成结构设计

该中心轴承总成是喷气发动机主滑阀系统的核心支撑部件，主要应用于中小型航空喷气发动机的核心机区段，承担主滑阀的径向承载与轴向定位功能，是保障发动机气路调节系统稳定运行的关键结构件。在航空发动机实际运行工况中，该部件处于压气机出口与燃烧室之间的高温高压区段，周边环境温度跨度大，同时伴随发动机运转带来的高频振动与气流脉动冲击，其结构可靠性直接决定主滑阀的调节精度，进而影响发动机不同工况下的供气匹配效率，是航空发动机气路控制系统中不可或缺的功能组件。

从功能特性来看，该总成集成了支撑定位、密封防漏、冷却稳压三大核心功能。支撑定位层面，其采用多段阶梯式轴套配合结构，通过高精度圆柱面配合实现主滑阀的径向约束，搭配端部定位止口完成轴向位置锁定，可在发动机全工况转速范围内将主滑阀的轴向窜动量控制在极小公差范围内，避免滑阀偏移导致的气路调节失准。密封层面，总成内置多道迷宫式密封结构，通过逐级扩容的空腔节流效应阻断润滑油沿轴面的泄漏通道，相比传统接触式密封，迷宫密封无摩擦损耗、使用寿命长，可适应高温下的长期连续运转需求。冷却稳压层面，总成设计有与压气机引气管路对接的通气接口，可引入压气机输出的高压冷却空气，一方面在轴承腔外围形成流动气幕带走轴承运转产生的摩擦热量，将轴承工作温度控制在润滑脂允许的工作区间内，另一方面通过引入的高压空气在密封腔侧建立正压屏障，平衡轴承腔内外的压力差，进一步阻断润滑油向外泄漏的路径，同时避免外部高温燃气倒灌入轴承腔破坏润滑环境。

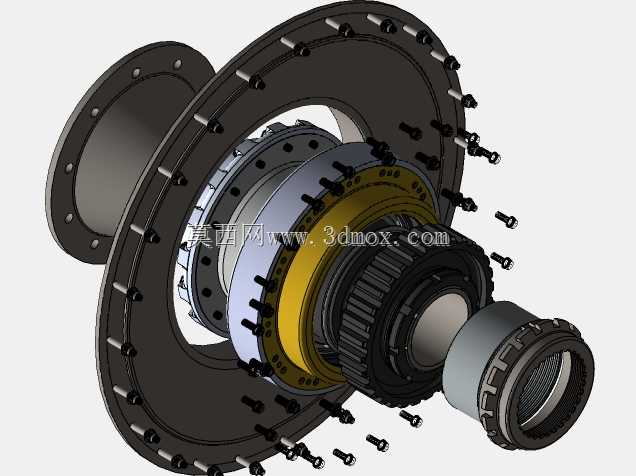

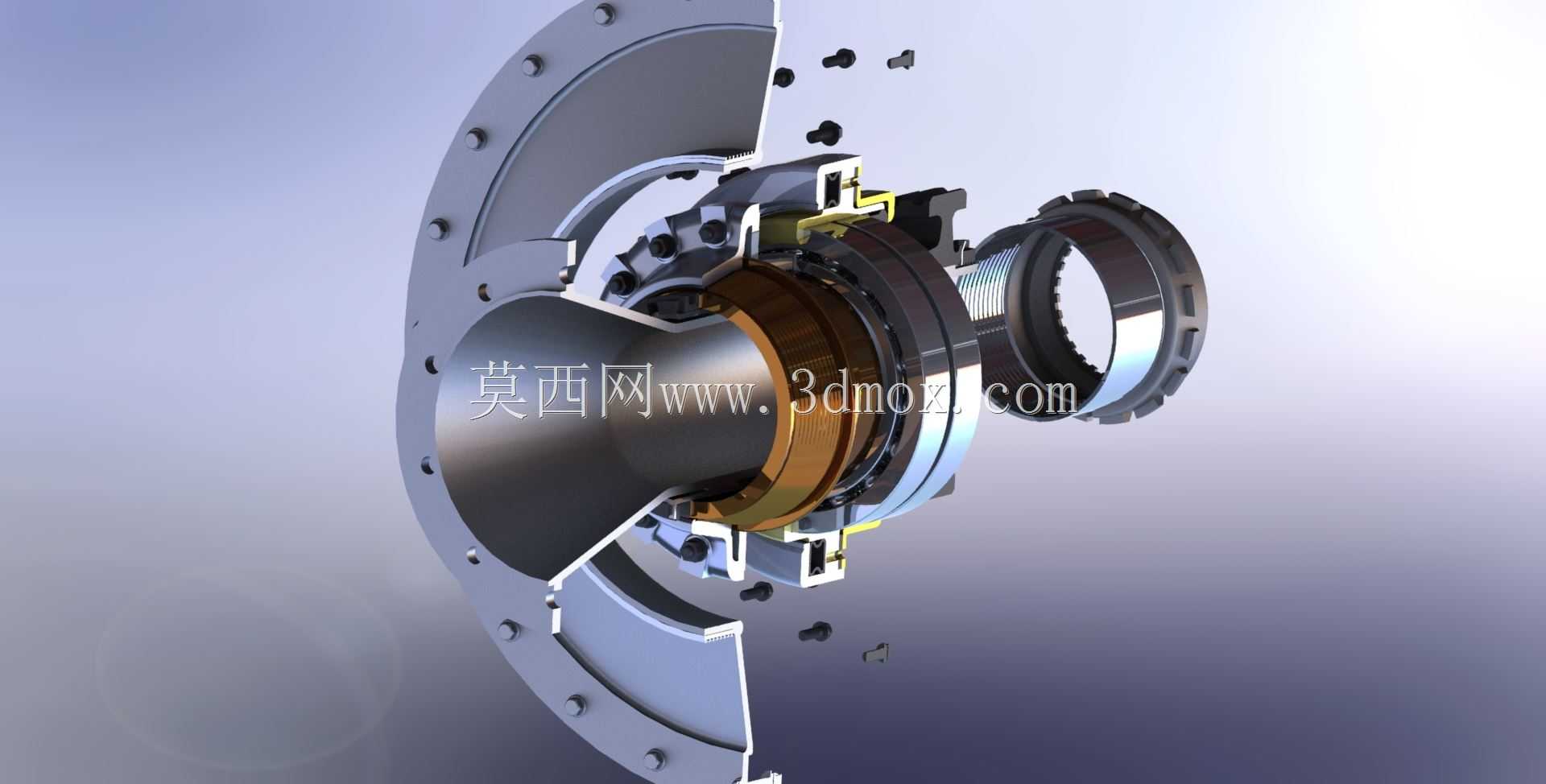

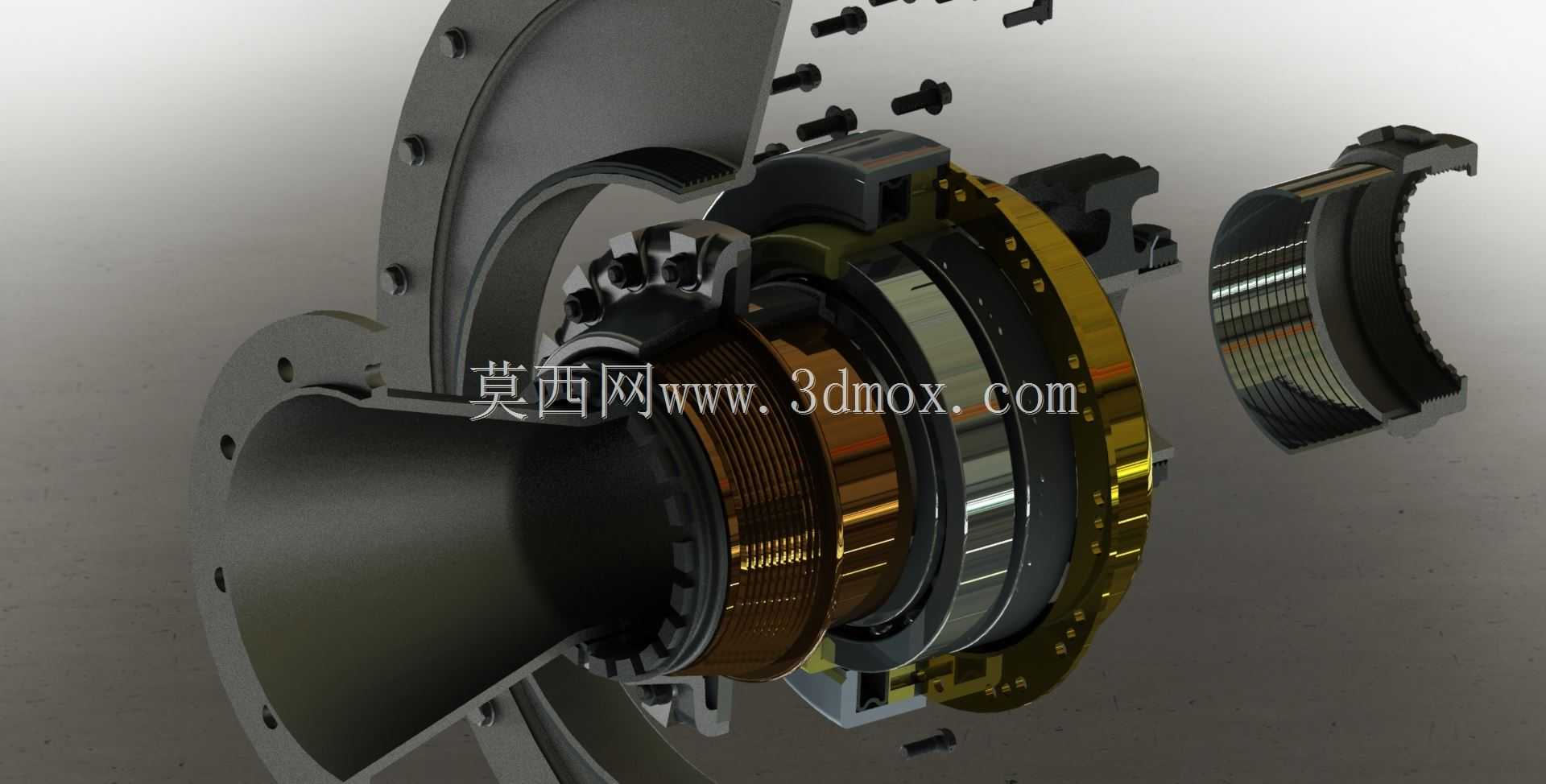

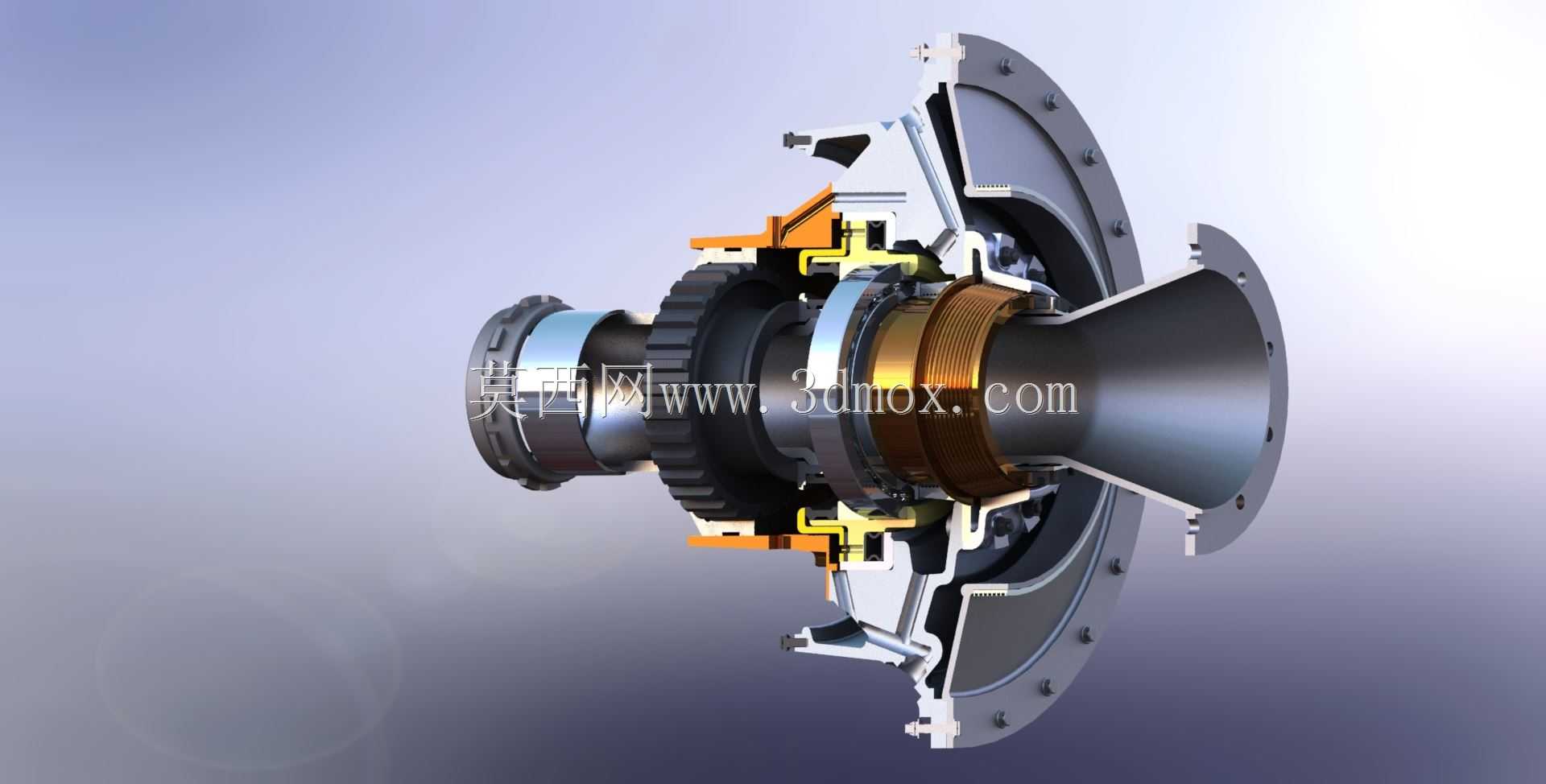

从设计思路来看，该结构采用模块化分层设计逻辑，沿轴向依次布置输入端连接段、轴承承载段、密封段、冷却气路段、输出端连接段，各段之间采用止口定位加螺栓紧固的连接方式，既保证了整体同轴度精度，也便于后期维护时的拆解检修。轴承选型上适配航空工况下的高DN值运转需求，采用可承受径向与轴向复合载荷的滚动轴承结构，轴承外圈与安装座之间设计有弹性缓冲衬层，可吸收发动机运转产生的高频振动，降低轴承受到的冲击载荷，延长部件使用寿命。迷宫密封的齿隙与空腔容积经过反复迭代计算，在保证密封效果的前提下尽可能压缩轴向尺寸，减少总成整体占用的安装空间。冷却气路采用环形布气通道设计，引入的冷却空气可沿轴承周向均匀流动，避免出现局部冷却不均导致的轴承热变形问题。

从安装边界与尺寸适配来看，该总成整体为回转类对称结构，最大外圆直径适配对应型号发动机的核心机机匣安装内径，输入端与主滑阀的配合轴径采用标准航空配合公差，输出端与机匣连接的法兰盘布置有均布的安装螺栓孔，可直接与发动机机匣的对应安装座对接，无需额外设计转接结构。总成轴向总长度经过严格控制，可嵌入核心机段的预留安装腔体内，不会与周边的压气机叶片、燃烧室管路等部件产生运动干涉。安装时仅需保证输入端与主滑阀的同轴度、输出端法兰与机匣安装面的贴合度即可完成装配，整体安装工艺性良好，适配航空发动机的批量装配与外场维护需求。
