立式斯特林动力装置结构设计

这款立式斯特林动力装置，属于外燃式热力转换机械，核心应用场景覆盖科教演示、小型动力输出、创意动力摆件三大领域，在科教场景中可直观展示外燃机的热力循环原理，帮助学习者理解工质膨胀、压缩的能量转换过程；在小型动力输出场景中，可作为低功率微型动力源，驱动小型负载完成低速转动作业；在创意摆件领域，凭借精巧的机械结构与动态运行效果，成为机械爱好者收藏、展示的特色工艺装置。

从实际用途来看，该装置通过外部热源对缸内工质进行加热，利用工质受热膨胀、遇冷收缩的压力差推动活塞往复运动，再通过曲柄连杆结构将直线往复运动转化为飞轮的旋转运动，最终实现热能到机械能的稳定输出，运行过程中无需内置燃料燃烧，工质封闭在缸体内部循环使用，具备运行平稳、噪音低、可适配多种外部热源的特点。

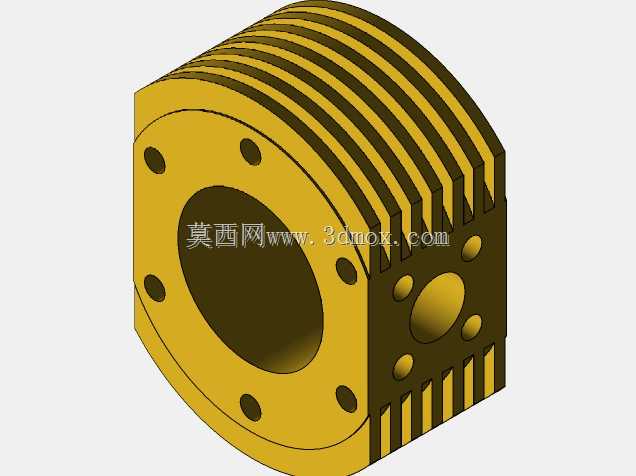

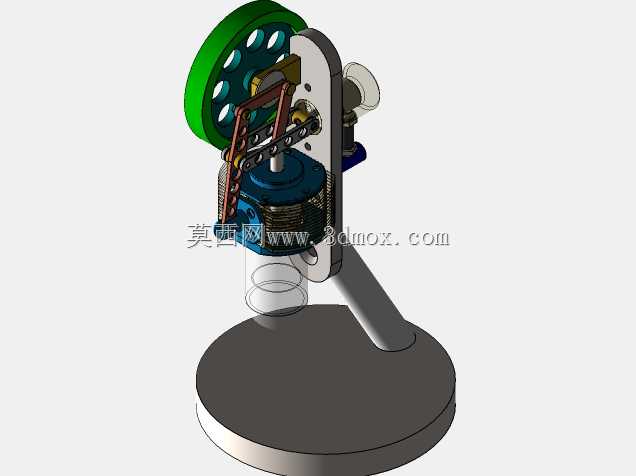

产品功能特性上，采用立式单缸布局，整体结构紧凑，飞轮采用带镂空减重设计的轮式结构，既保证了转动惯量维持运转连续性，又降低了整体自重；缸体部分设置了散热鳍片结构，可加快冷腔区域的热量散出，维持冷热腔的温度差保证循环效率；传动部分搭配链条传动副与曲柄连杆组件，运动传递路径清晰，各运动副的配合间隙经过合理设计，既保证运动顺畅无卡滞，又能减少不必要的传动损耗；支架采用斜撑式单立柱结构，搭配圆形配重底座，可保证装置运行过程中的稳定性，避免运转振动带来的偏移倾倒问题。

设计思路上，优先遵循斯特林循环的热力学原理，合理分配冷热腔的容积比例，保证膨胀腔与压缩腔的相位差符合循环要求，同时兼顾结构的可视化效果，将核心运动部件外露展示，方便观察整个动力传递过程；在零件设计上尽可能采用标准化的连接结构，降低加工与装配难度，各运动部件的受力点经过受力校核，保证长期运转下的结构强度。

外形尺寸与安装边界方面，整体为立式柱状布局，底座为圆形平面结构，放置时仅需占用直径略大于底座的平整台面即可，安装无特殊固定要求，依靠底座自重即可维持稳定；整体高度适配常规桌面展示场景，横向尺寸控制在较小范围，不会占用过多摆放空间，飞轮转动范围内无突出的干涉结构，运行时周边预留少量安全间隙即可正常使用。
