U形夹式安装固定支撑支架结构

这款U形夹安装支架是工业装配领域常用的刚性支撑连接构件，主要应用在轻型工业设备、自动化输送线旁侧附件、小型工装夹具的工位固定场景中，也可作为非标设备的外置功能模块挂载支撑件使用，承担载荷传递、部件定位、相对位置固定的核心作用，能够在设备运行过程中为挂载的小型功能件提供稳定的安装基准，避免设备运行振动带来的部件移位、连接松脱问题。

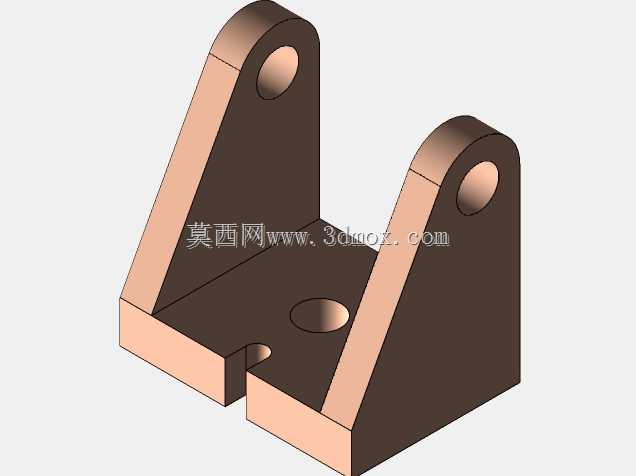

从功能特性来看，该支架采用一体化折弯式U形立板结构，两侧对称设置的同轴销孔可用于穿装铰接销轴，实现挂载部件的小角度摆动调整，适配需要小幅活动余量的功能件安装需求；底板上设置的沉头安装孔可配合内六角螺栓将支架整体锁紧在设备安装基面，底板边缘预留的缺口结构可避开安装基面的凸起焊点或定位凸台，降低安装基面的加工精度要求，同时也能在安装时提供初步的卡位定位，减少装配对位的调整时间。立板与底板之间采用大圆角过渡结构，有效消除直角连接处的应力集中问题，提升支架整体的抗载荷能力，避免长期受载后连接处出现开裂变形。

设计过程中优先考虑了安装适配性与结构强度的平衡，两侧立板的高度经过匹配计算，既保证铰接孔的安装空间满足销轴穿装、挡圈固定的操作余量，又不会因为立板过高带来整体重心偏移、支撑刚性下降的问题；底板的长宽尺寸根据常见的设备型材安装面、钢板安装基面的通用尺寸设定，能够直接适配40系列工业铝型材的槽位安装，也可在钢制设备台面直接打孔固定，无需额外制作转接板。销孔的内径尺寸采用通用铰接销轴的标准规格，可直接搭配标准圆柱销、带孔销使用，降低配件采购成本。整体外形无复杂曲面结构，既可以采用整块钢板铣削加工制作小批量样机，也可通过冲压折弯工艺实现大批量量产，加工工艺性优异，能够适配不同生产规模的加工需求。安装边界方面，支架整体占用的安装空间紧凑，两侧立板外侧无突出结构，可在狭窄的设备间隙内完成安装固定，不会与周边的管线、其他运动部件产生干涉，适配设备紧凑化设计的装配需求。
