阶梯式变径筒状冲压成型模具组件

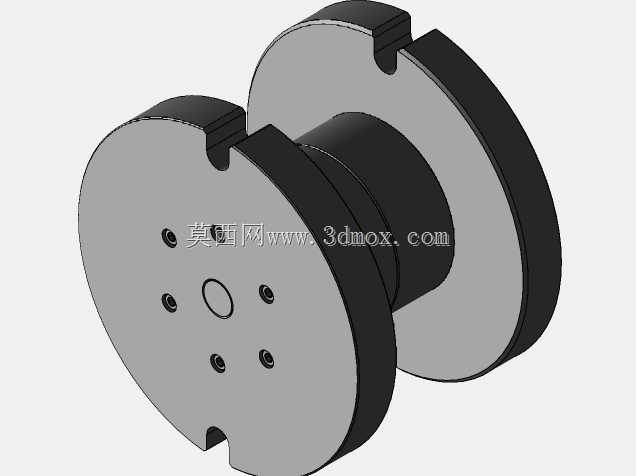

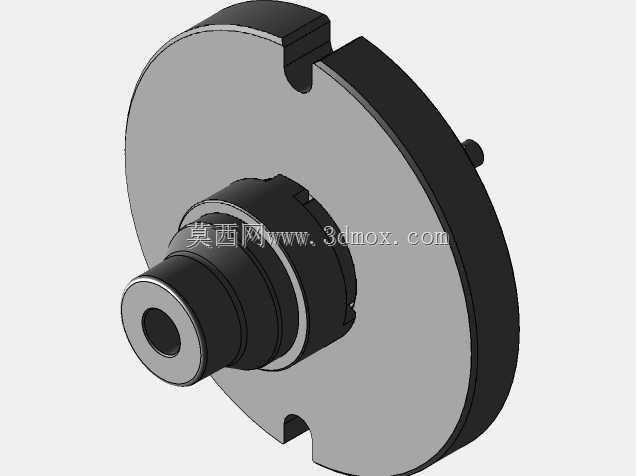

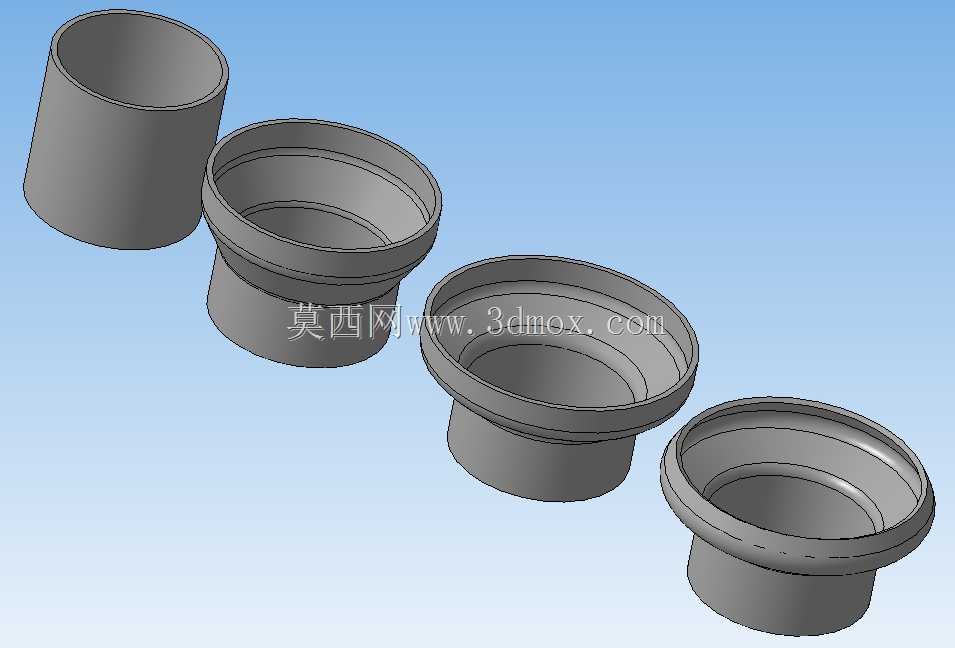

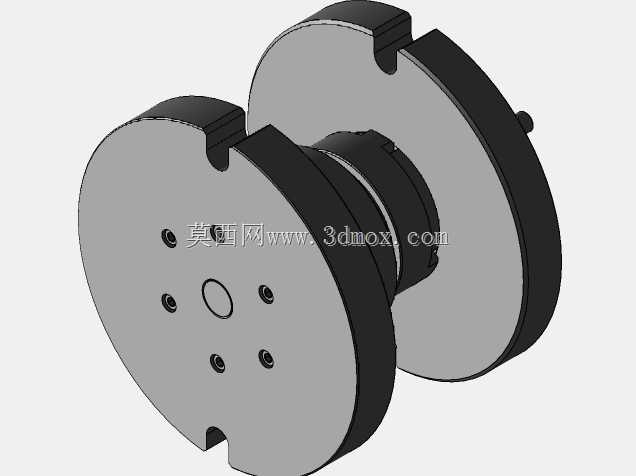

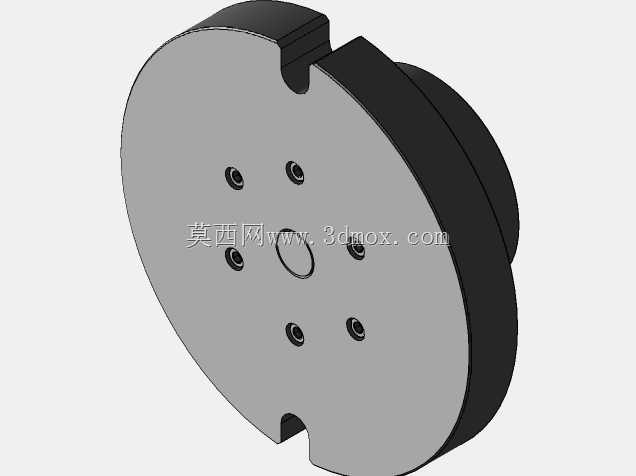

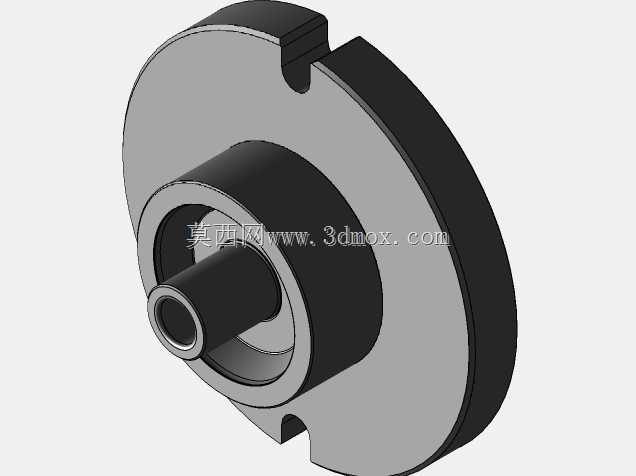

这套阶梯式变径筒状冲压成型组件，主要应用于金属板材冲压加工领域，针对不同规格的薄壁筒形零件的拉深、翻边、成型工序设计，覆盖从小直径直筒到带凸缘扩口筒件的全工序成型需求，常见于五金加工、汽配零部件生产、民用金属制品加工车间的冲压工位，适配常规开式、闭式机械压力机的安装接口，可直接装夹在压力机滑块与工作台之间完成批量生产作业。整套组件包含四个不同成型阶段的模腔结构，从初始直筒拉深到逐步扩口翻边、凸缘成型，每一级模腔的过渡圆角、拔模斜度都经过反复校核，避免冲压过程中出现板材拉裂、起皱、壁厚不均的问题，成型后的零件壁厚偏差可控制在板材厚度的百分之八以内，凸缘平面度满足后续焊接、装配的公差要求。设计过程中充分考虑了冲压作业的实际工况，模腔工作表面预留了抛光余量，实际加工后可达到镜面粗糙度，减少板材流动过程中的摩擦阻力，降低冲压时的压边力需求，同时模体的安装基面做了平行度管控，安装时无需额外反复调校即可保证上下模的同轴度，减少现场装夹调试的辅助时间。从安装边界来看，整套组件的最大外轮廓适配常规25吨到63吨压力机的工作台安装尺寸，模体的安装孔位采用行业通用的间距标准，可直接匹配标准模架进行装配，无需额外定制转接板；成型的零件最大直径不超过两百毫米，最小直筒段直径约八十毫米，成型高度范围覆盖五十毫米到一百二十毫米，可满足多数中小型薄壁筒形件的生产需求，不同级次的模腔可单独拆分使用，也可按工序顺序组合成连续冲压的工位结构，适配单机单工序生产或者多工位级进冲压生产线的布置需求。在实际生产使用中，这套组件可完成0.5毫米到2毫米厚度的冷轧钢板、铝板、铜板等塑性板材的成型作业，成型后的零件无需大量后续修边、整形工序，可直接进入下一加工环节，有效缩短零件的生产流程，降低单件加工的成本投入，同时模体采用合金工具钢材质设计，经过热处理后工作表面硬度可达HRC58到62，具备足够的耐磨性与抗冲击性能，可承受连续冲压作业的交变载荷，满足大批量生产的使用寿命要求。
