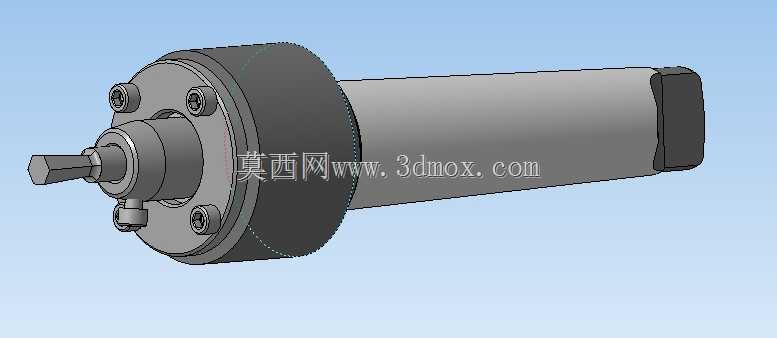

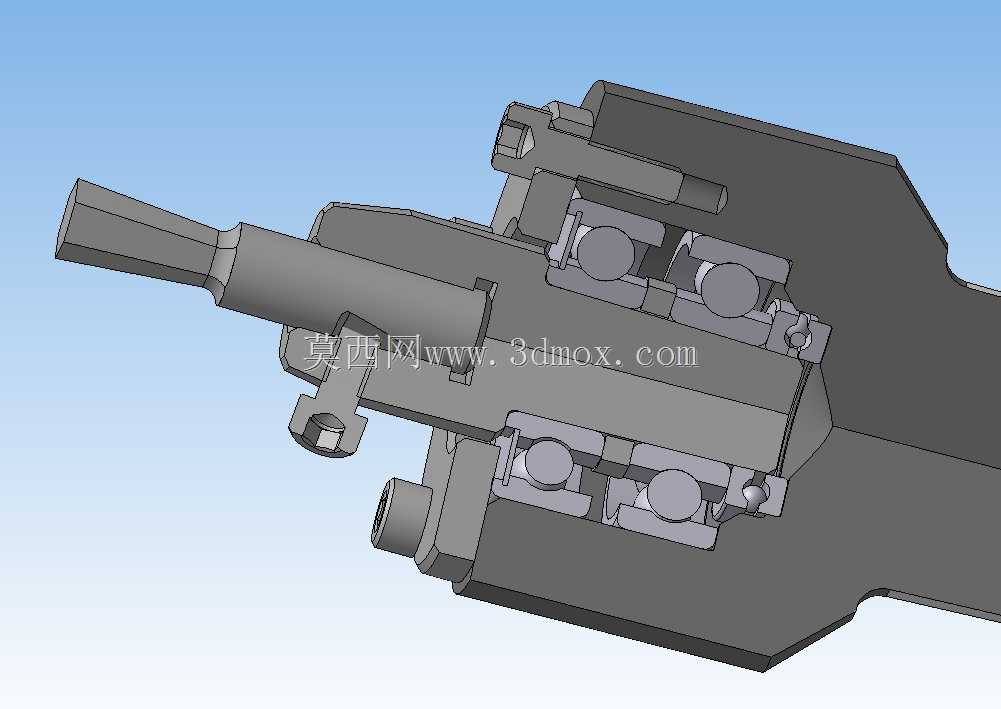

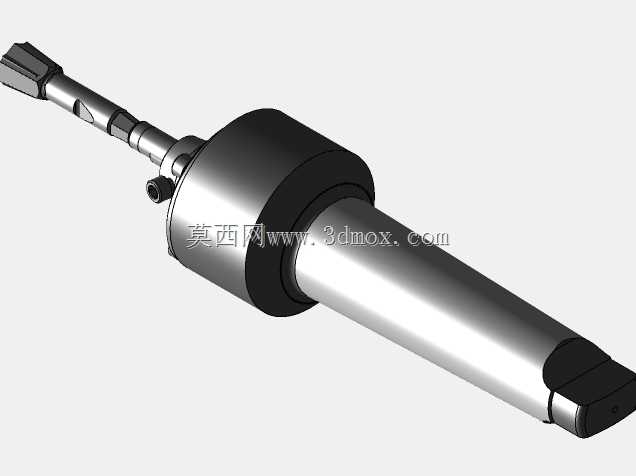

车床用四方六角孔加工弹性涨套芯轴

这款芯轴是车床加工场景下的专用工装夹具，主要用于轴类、套类零件的外圆、端面以及四方、六角异形孔的精加工工序，在普通卧式车床、数控车床的批量零件加工场景中应用广泛，能够替代传统三爪卡盘的装夹方式，解决薄壁套类零件装夹易变形、异形孔零件装夹找正耗时久、同轴度难以保证的加工痛点。在实际生产中，操作人员只需将待加工工件的基准孔对准芯轴前端的定位端，通过芯轴尾部的拉紧结构驱动内部涨紧机构动作，即可实现工件的无间隙定心夹紧，装夹过程无需反复打表找正，单次装夹即可完成工件外圆、端面、台阶面的全部车削工序，大幅缩短单件装夹辅助时间，尤其适合中小尺寸精密零件的批量加工场景。从功能特性来看，该芯轴采用径向均匀涨紧的夹紧原理，前端定位端设置有多个周向均匀分布的夹紧螺钉，可根据待加工孔的实际尺寸微调涨紧量，适配一定尺寸范围内的基准孔装夹需求，涨紧力沿圆周方向均匀分布，不会对薄壁工件造成局部挤压变形，加工后工件的同轴度、端面跳动精度可稳定控制在0.02mm以内，满足精密机械零件的形位公差要求。芯轴主体采用圆柱形柄部设计，可直接适配车床标准主轴锥孔或法兰安装接口，安装时只需将柄部插入主轴对应接口，锁紧尾部拉紧螺母即可完成工装与机床的固定，安装边界与标准车床夹具完全兼容，无需对机床主轴进行额外改造。在设计思路上，这款芯轴采用模块化分体结构设计，前端涨紧定位头与主体柄部通过止口定位连接，可根据待加工工件的基准孔尺寸、异形孔形状快速更换对应的定位头，无需更换整个芯轴本体，大幅降低多品种小批量生产场景下的工装制造成本；主体部分采用合金结构钢整体淬火处理，表面硬度达到HRC55-60，具备优异的耐磨性与抗变形能力，长期反复装夹使用也不会出现定位面磨损、夹紧力衰减的问题；前端的夹紧调节螺钉采用细牙螺纹设计，微调精度可达0.01mm，能够精准控制涨紧力大小，既保证装夹刚性，又避免涨紧力过大导致工件基准孔变形。芯轴的整体外形为同轴回转体结构，最大外径适配常规中小型车床的主轴内孔通过尺寸，整体长度控制在车床加工的安全行程范围内，装夹后不会与车床刀架、尾座产生运动干涉，加工过程中回转动平衡性能优异，即使在较高的车削转速下也不会出现明显振动，能够保证加工表面的粗糙度要求。
