倾斜式滚筒筛分物料分级设备结构

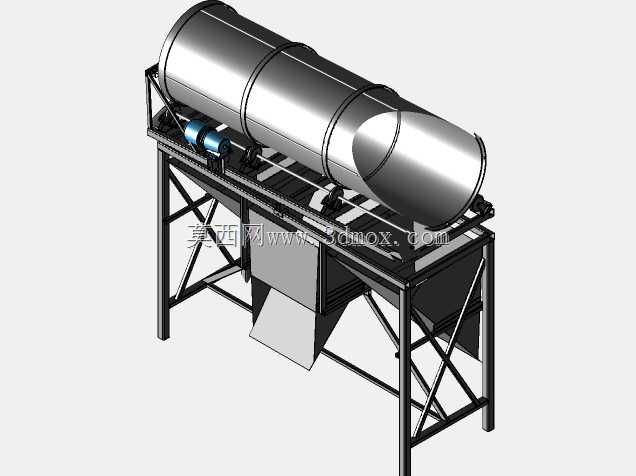

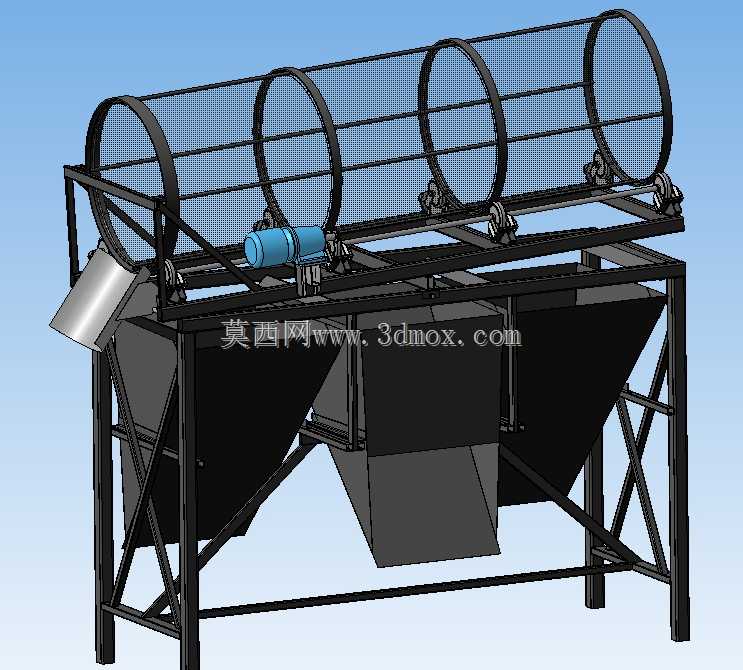

该设备为倾斜布置的滚筒式筛分装备，主要应用于砂石骨料分级、建筑固废分选、粮食清选、煤炭粒度分级、矿山散料预处理等多个散料处理场景，可针对不同粒径的散装物料完成连续式分级作业，替代传统平面振动筛在大处理量、多粒径分级场景下的作业需求，适配砂石料场、建筑垃圾资源化处理场站、粮食收储加工点、小型矿山选矿作业线等多种作业场地。设备核心功能是通过带设定孔径筛网的回转滚筒，将送入筒内的散状物料按照筛网孔径尺寸完成多级分离，小于筛孔的物料透过筛网落入对应下方的集料斗，大于筛孔的物料则沿着倾斜布置的滚筒内壁向出料端移动，最终从端部出料口排出，可一次性完成多种粒径规格物料的分级作业，作业过程连续稳定，不易出现筛网堵孔的问题，对含湿量偏高、易黏结的散料适配性优于常规振动筛分设备。从设计思路来看，整体采用钢架焊接结构作为承载主体，机架采用方管焊接成型，通过斜向支撑筋强化整体结构刚性，可承受满负荷作业时的物料冲击与滚筒转动带来的动载荷，避免长期作业出现结构变形；滚筒整体采用倾斜安装设计，依靠物料自身重力配合滚筒回转实现物料的轴向移动，无需额外设置推料机构，简化了整体传动结构；滚筒外部设置多组加强圈提升筒身刚性，筛网采用模块化固定方式，可根据筛分粒径需求快速更换对应孔径的筛网，适配不同物料的分级要求；传动部分采用减速电机配合摩擦托轮驱动，托轮承托滚筒外圈的滚道，通过摩擦力带动滚筒平稳回转，相比齿轮传动具备更低的运行噪音与更简便的维护流程，设备侧边设置的导料槽可将进料端送入的物料顺畅导入滚筒内部，避免物料撒漏。在安装边界与尺寸适配方面，设备整体为一体式机架结构，安装时仅需平整硬化地面即可完成固定，无需复杂的混凝土基础施工，整体高度适配常规皮带输送机的接料高度，下方多个集料斗可直接对接出料皮带或者集料箱，进料端高度匹配常规装载机上料或者皮带送料的作业高度，滚筒长度与直径的配比兼顾处理量与筛分精度，既保证物料在筒内有足够的筛分停留时间，又不会因筒身过长造成设备整体占地面积过大，设备侧面预留的传动部件维护空间充足，日常检修时无需拆解主体结构即可完成托轮、传动部件的保养更换，整体结构紧凑，可灵活布置在中小型散料处理作业线中，适配不同产能规模的作业需求。
