带式磁选除铁设备结构设计方案

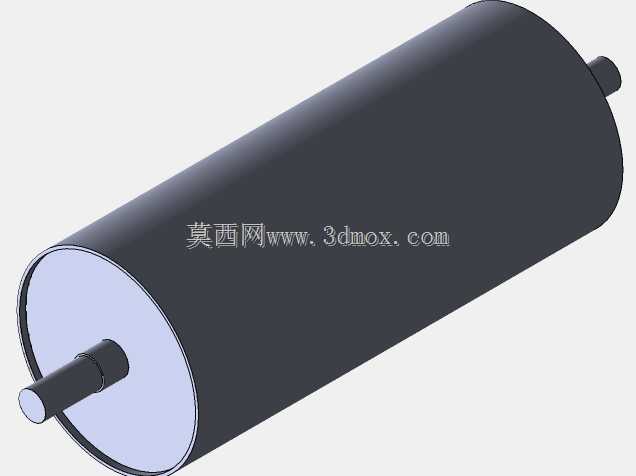

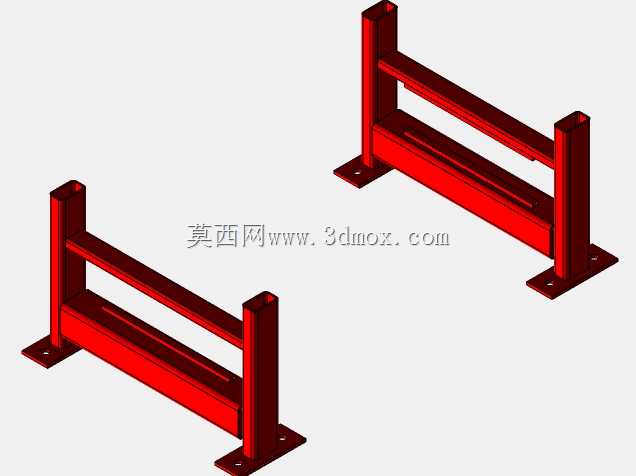

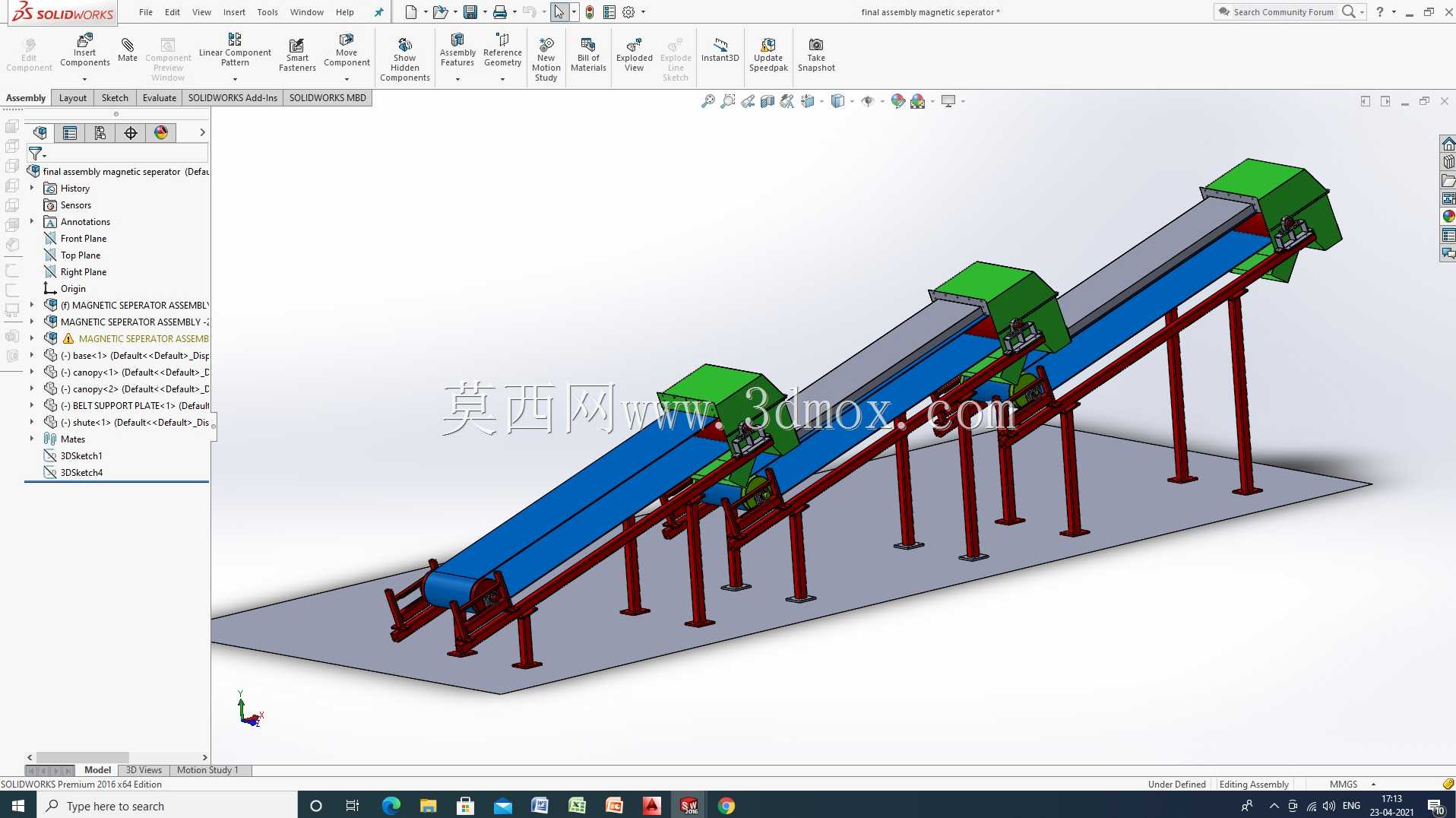

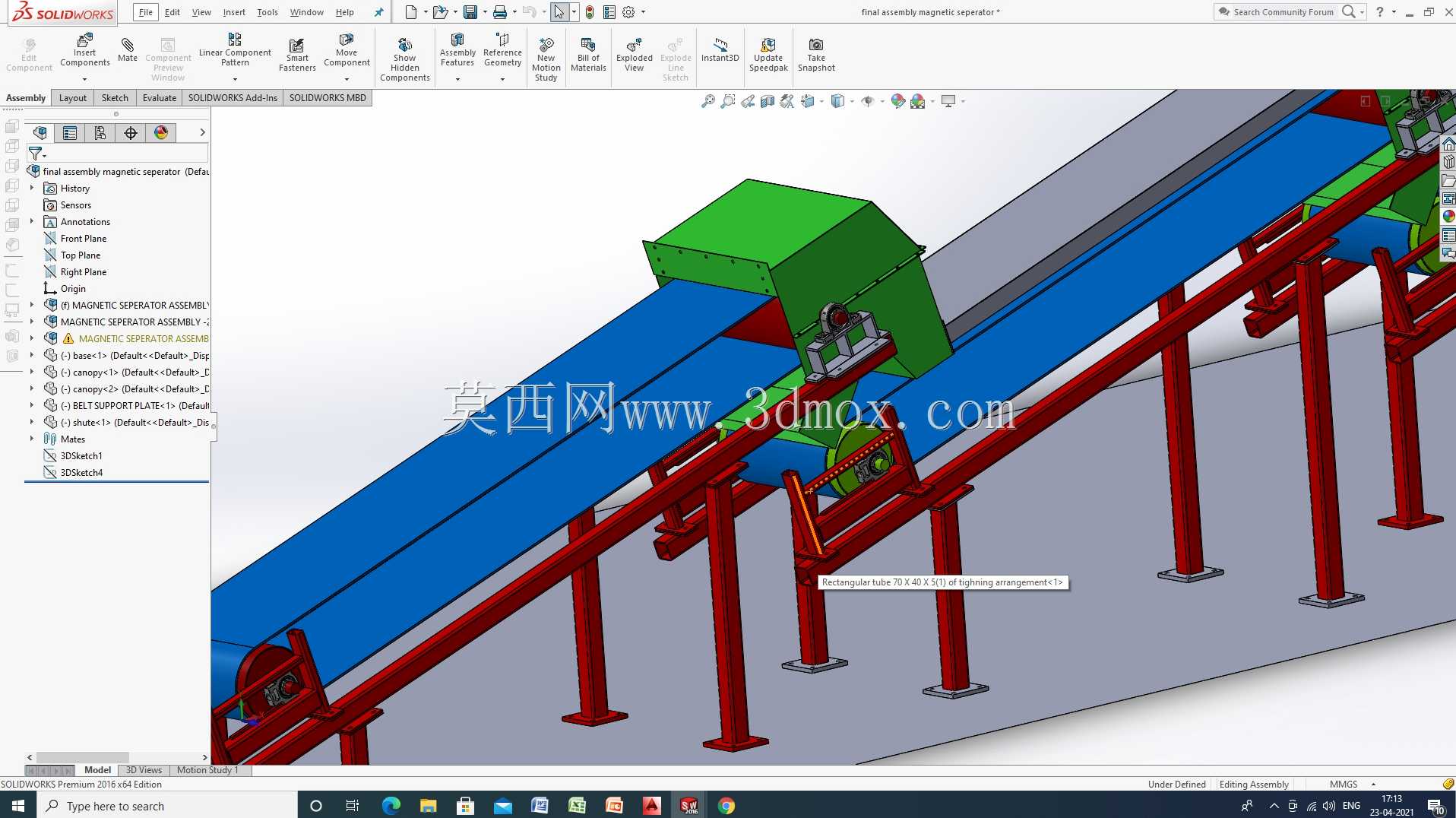

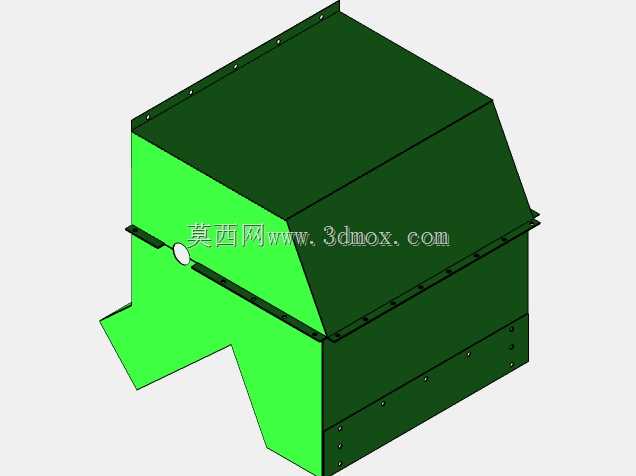

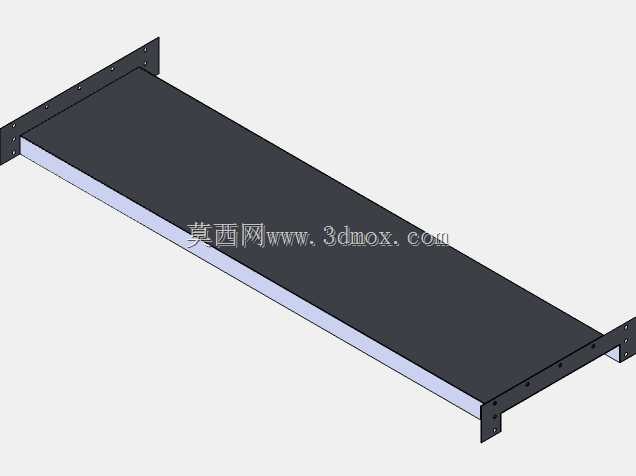

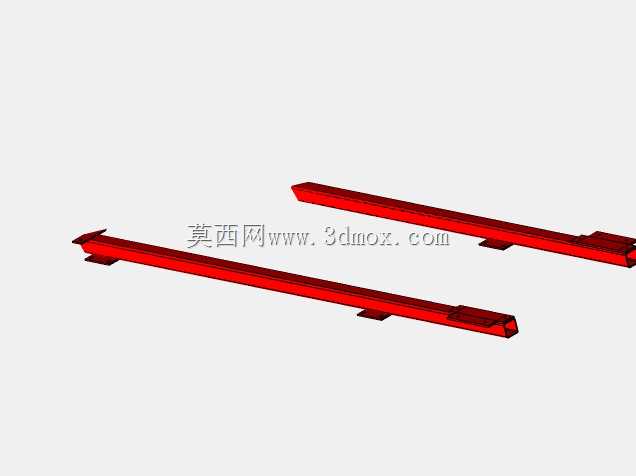

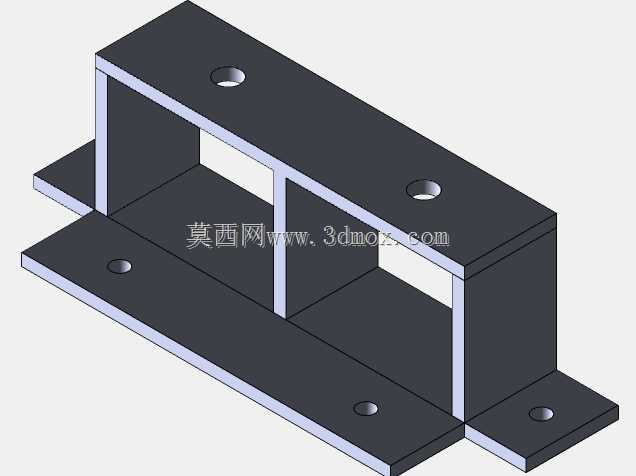

这款带式磁选设备主要应用于散状物料输送环节的在线除铁作业，常见于建材、矿山、固废回收、粮食加工等行业的物料处理流水线中，能够在物料连续输送的过程中自动去除混杂在卡布隆等非磁性物料中的铁磁性金属杂质，避免后续加工设备被金属硬物刮损、卡滞，同时提升最终产出物料的纯度，满足下游生产对原料洁净度的要求。设备整体采用跨输送带式的安装布局，主体结构包含支撑机架、磁系总成、物料导料结构、驱动与张紧组件几个核心部分，红色方管焊接成型的支撑机架通过地脚螺栓固定在地面，横跨在蓝色带式输送机的上方，安装时需要根据现场输送带的宽度、输送物料的料层厚度调整机架的安装高度，确保磁系工作面与输送带上表面的间距保持在合理区间，既不会刮蹭到输送带上的物料，也能保证磁场作用深度覆盖整个料层，避免深层铁杂质无法被吸附。设备的核心磁系安装在绿色的防护壳体内，采用高磁能积的永磁材料作为磁源，无需额外供电即可产生稳定的强磁场，当混杂铁杂质的物料随输送带经过磁选设备下方时，铁磁性金属颗粒会在磁场力的作用下克服物料重力与输送带摩擦力，被吸附到磁选设备对应的分选区域，随着设备自带的卸铁结构运转，被吸附的铁杂质会被输送到无磁区域自动脱落，实现铁杂质与物料的连续自动分离，无需人工停机清理。设计过程中充分考虑了现场安装的适配性，机架的支腿长度可根据现场输送带的架体高度做定制化调整，磁系的安装角度也可根据物料的流动特性做小范围微调，针对不同粒度、不同堆积密度的物料，可通过调整磁系与输送带的间距来适配不同的分选要求，设备整体结构紧凑，不需要额外占用过大的场地空间，可直接加装在现有在用的输送皮带上，不需要对原有输送线做大规模改造，大幅降低了企业加装除铁设备的改造成本。设备的所有外露结构件都做了防锈涂装处理，能够适应车间内多粉尘、轻微潮湿的作业环境，转动部位都配置了密封式轴承，可有效避免粉尘进入轴承内部造成磨损，延长设备的日常维护周期，降低运维工作量。
