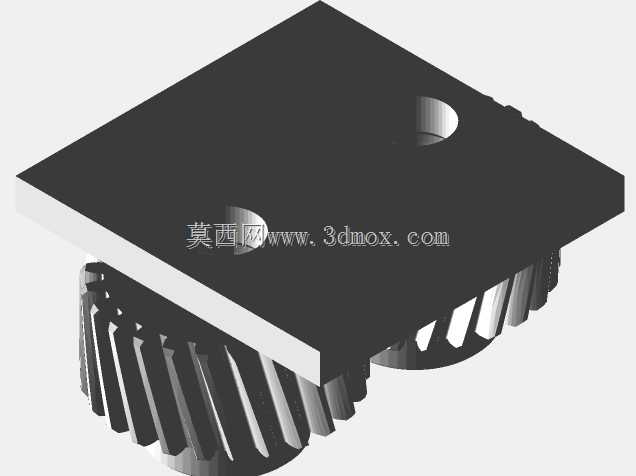

带方形安装基座的斜齿传动齿轮结构

这款带方形安装基座的斜齿传动构件，主要面向中小载荷的精密传动场景设计，常见于小型自动化输送线、桌面级工装变位机构、轻工包装设备的动力传递单元中，可在平行轴间完成旋转动力的平稳传输，相比直齿齿轮具备更低的传动噪音与更高的重合度，能有效降低轮齿啮合过程中的冲击载荷，适配连续运转的工况需求。从实际用途来看，该构件集成了安装基座与传动齿部，无需额外设计齿轮固定支座，可直接通过基座上的两个定位安装孔完成与设备机架的锁紧固定，大幅缩减装配环节的零件数量与调试周期，尤其适合安装空间紧凑、对装配效率有要求的模块化设备设计场景。在功能特性层面，斜齿部分采用标准渐开线齿形设计，轮齿沿轴向呈螺旋状排布，啮合过程中轮齿是逐步进入与脱离啮合状态，传动过程更平稳，承载能力较同模数直齿齿轮提升约三成，可有效抵消部分轴向传动分力，降低配套轴承的径向载荷冲击；上方的方形安装基座与齿部为一体化结构设计，基座平面加工有较高的平面度要求，可保证安装后齿轮轴线与安装基面的垂直度，避免因安装偏斜导致的轮齿偏磨、传动卡滞问题。设计思路上，该构件优先考虑装配便捷性与传动稳定性的平衡，将安装固定结构与传动齿部整合为一体，省去了传统齿轮安装所需的轮毂键槽、压盖等附属结构，两个安装孔对称分布在基座对角位置，可保证锁紧后受力均匀，不会出现单侧受力翘起的问题；齿部的螺旋角选取兼顾传动效率与轴向力控制，避免螺旋角过大导致轴向载荷过高增加轴承负载，也避免螺旋角过小无法发挥斜齿传动的平稳性优势。从安装边界来看，方形基座的边长尺寸适配常规小型设备的型材安装面，两个安装孔的孔距符合通用五金配件的安装孔位标准，可直接适配M4/M5规格的紧固螺丝，齿部的外径尺寸与基座边长预留了足够的安全间隙，安装后不会出现齿部与机架结构干涉的问题，齿部的轴向伸出长度可适配常规厚度的传动连接板，保证啮合时的有效齿宽满足载荷传递要求，不会出现齿面接触面积不足导致的过早磨损问题。
