辊子定时控制用止动键锥形正齿轮结构

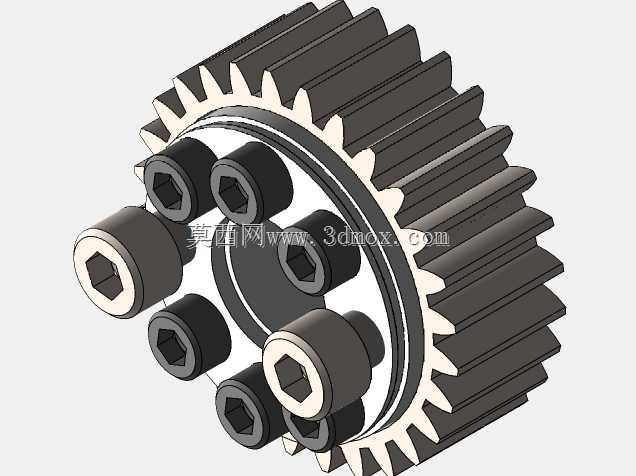

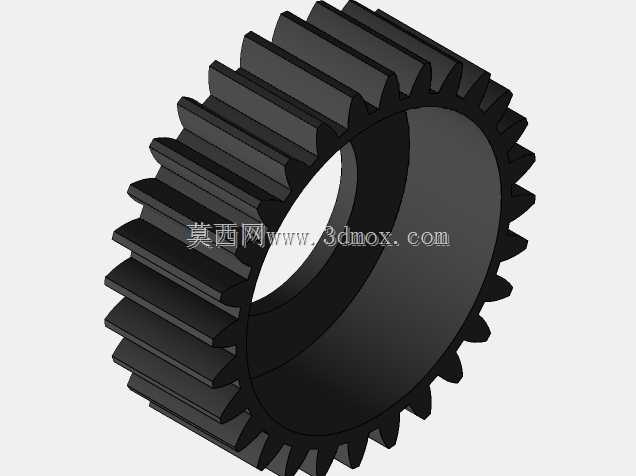

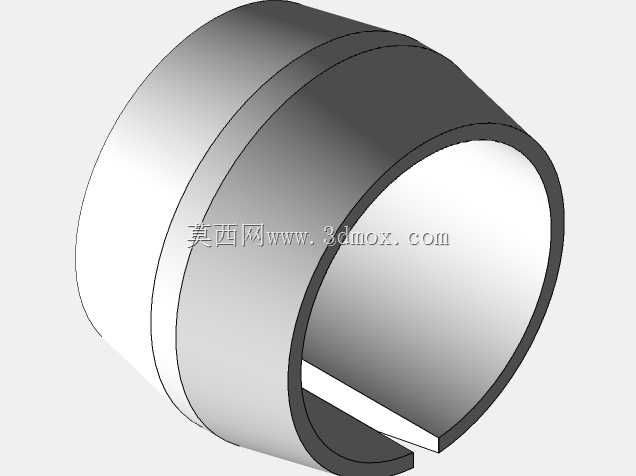

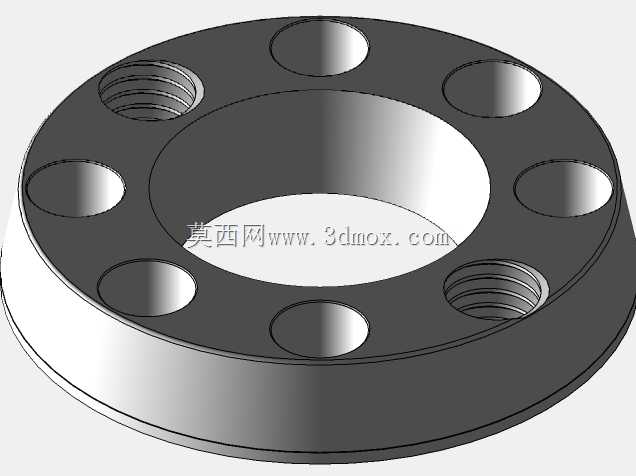

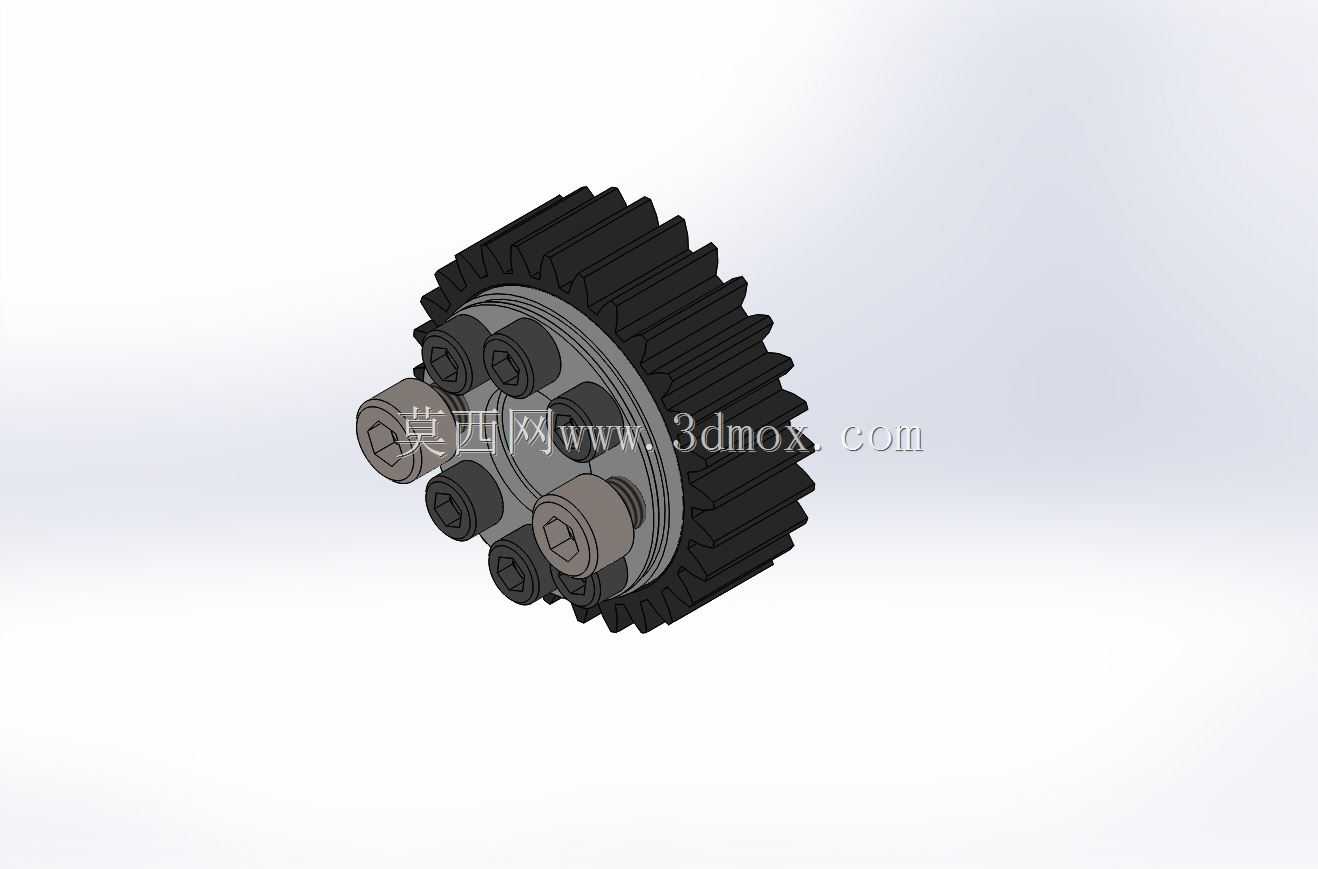

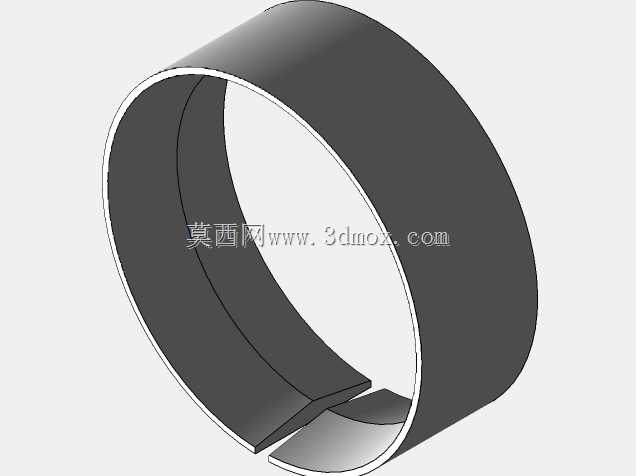

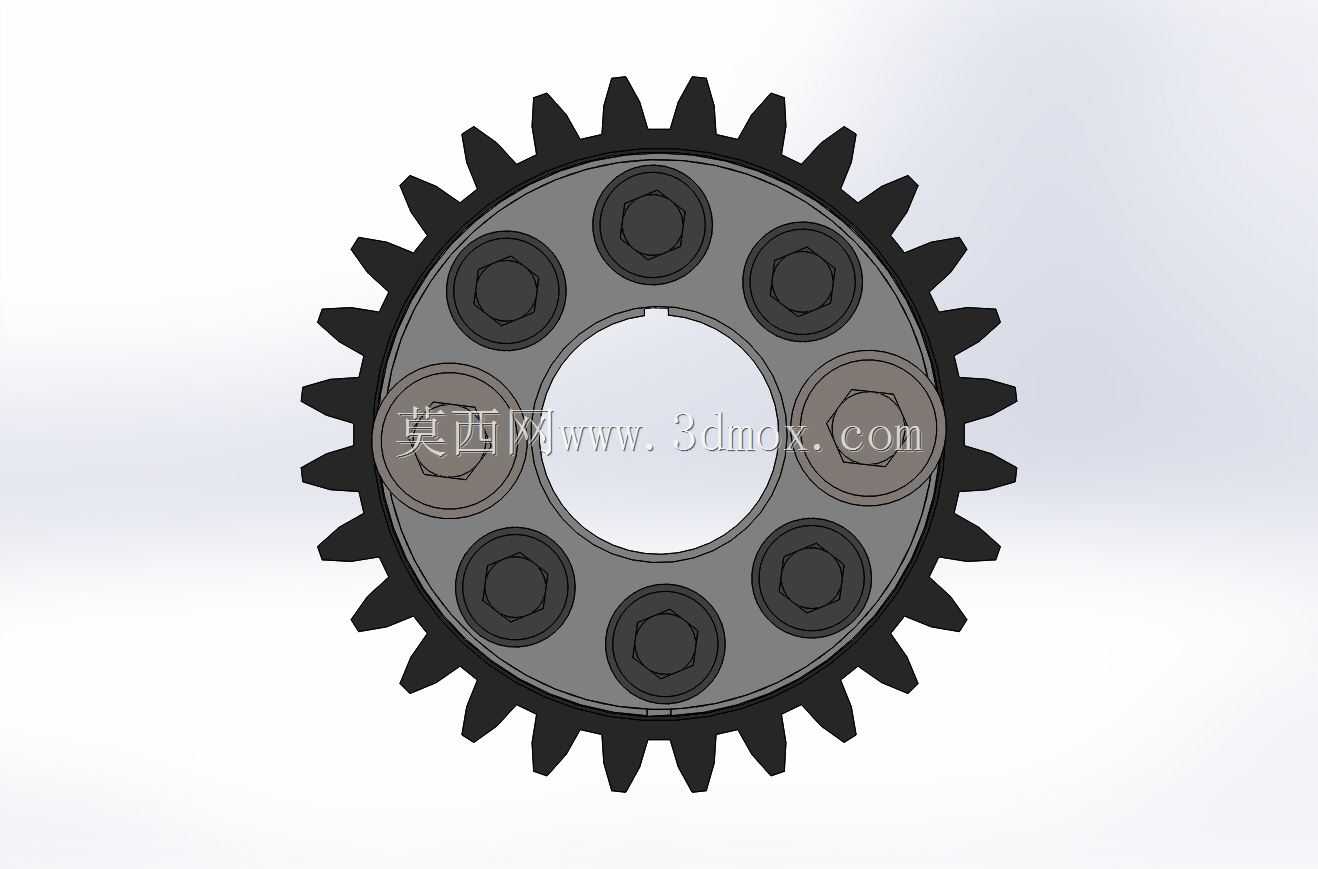

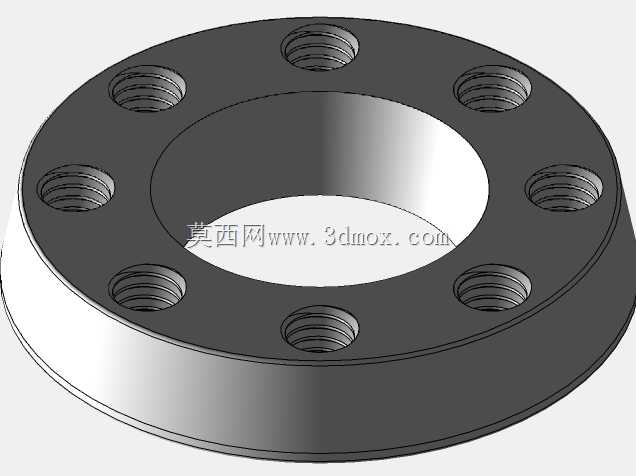

该结构主要应用于连续化生产输送线、精密辊压成型设备、印刷包装辊组传动系统中，核心作用是精准控制单根辊子的启停定时与传动同步，解决多辊联动场景下个别辊子需要独立锁止、相位微调的实际工况需求，避免传统平键连接在频繁启停、交变载荷下出现的键槽磨损、相位偏移、拆卸困难等问题。在实际产线运行中，多根平行排布的辊子需要按照设定时序完成送料、压合、牵引等动作，部分工位的辊子需要在主传动保持运转的状态下临时锁止，或是调整与相邻辊子的相位差来匹配工艺节拍，这款带止动键的锥形锁正齿轮就可以在不拆解整条传动链的前提下，快速完成单辊的锁止固定与相位调整，大幅降低产线调试与维护的停机时长。从功能特性来看，该结构整合了正齿轮的动力传递功能与锥形锁的无键连接优势，外圈的直齿齿形采用标准渐开线设计，可与同模数的常规正齿轮直接啮合传动，传动效率高、径向承载能力强，适配常规的开式、半开式齿轮传动工况。内侧的锥形锁止结构采用多螺栓径向锁紧设计，通过均匀排布的锁紧螺栓施加预紧力，让锥面配合副产生足够的径向抱紧力，无需在辊轴上加工键槽，就可以实现齿轮与辊轴的无间隙同步传动，同时自带的止动键结构可以在锁止状态下完全限制齿轮与轴的相对周向转动，即使承受瞬时冲击载荷也不会出现相对滑移，相比传统键连接，对轴的加工精度要求更低，应力集中更小，能有效提升辊轴的疲劳使用寿命。在设计思路上，该结构优先考虑了安装维护的便捷性与传动的可靠性：齿圈部分采用整体式结构保证轮齿强度，内侧锁紧组件采用模块化设计，锁紧螺栓沿圆周均匀排布，保证抱紧力均匀分布，避免单侧受力导致的轴与齿轮不同心问题；锥面的锥度经过反复校核，既可以保证足够的自锁摩擦力矩，又能在松开螺栓后轻松拆卸，不会出现锥面咬合无法拆解的问题；止动键的位置设置在锁紧组件的受力侧，可直接承载锁止时的周向剪切力，避免锁紧锥面受额外剪切载荷。从安装边界来看，该齿轮的齿顶圆、轮毂外径、内孔适配范围、锁紧螺栓的操作空间都经过精准匹配，安装时不需要额外扩大辊组的排布间距，可直接替换同参数的常规键连接正齿轮，锁紧螺栓的操作方向朝向辊组外侧，日常调试时不需要伸入设备内部就可以完成松紧操作，适配直径30mm至60mm区间的常用辊轴安装尺寸，轴向安装宽度控制在合理范围，不会占用过多的辊组轴向空间，可兼容现有多数辊类设备的安装尺寸要求，不需要对原有设备结构做大幅改造即可直接替换使用。
