交错轴螺旋齿轮啮合传动结构设计

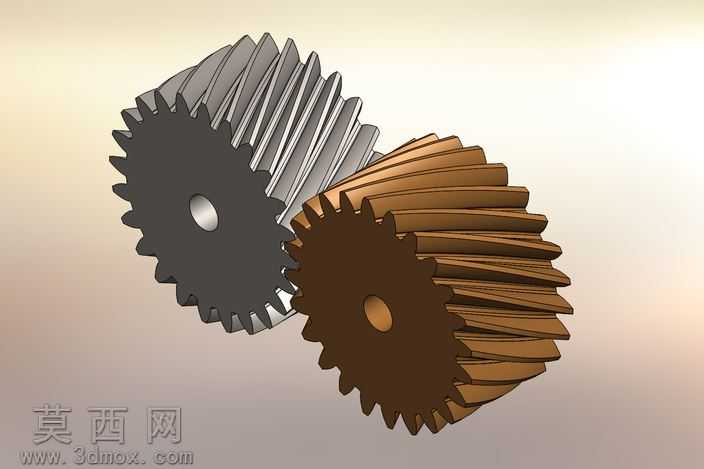

本作品为交错轴螺旋齿轮传动结构的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计中螺旋齿轮的啮合原理，对两个配对螺旋齿轮的齿形参数、螺旋角、轴交角进行了精准匹配，确保两齿轮在交错轴布置状态下可实现顺滑的动力传递。建模阶段首先通过参数化草图绘制齿轮的端面齿廓曲线，结合螺旋线扫描生成连续的轮齿特征，对齿顶、齿根部分做了符合工程规范的圆角过渡处理，避免应力集中问题；两个齿轮分别采用不同的材质渲染方案，其中一个齿轮采用深灰色金属材质，模拟调质处理后的合金钢表面质感，调整材质的粗糙度、金属度参数还原机加工后的哑光金属效果，另一个齿轮采用棕褐色铜质金属材质，模拟铜合金齿轮的表面色泽，通过调整高光参数呈现出金属材质的细腻反光特性。整体装配过程严格按照交错轴传动的中心距、轴交角要求进行配合约束，确保轮齿之间的啮合间隙符合设计规范，无干涉错位问题。渲染阶段采用柔和的渐变浅背景，搭配均匀的布光方案，清晰展现两个齿轮的啮合状态、轮齿的螺旋走向以及整体结构的空间布局，既可以直观呈现螺旋齿轮传动的结构特点，也可作为机械设计教学、传动结构方案展示的参考素材。设计过程中重点考量了螺旋齿轮传动的结构特性，这类传动结构可实现空间交错轴之间的运动和动力传递，相较于平行轴直齿轮传动具备啮合重合度高、传动平稳、噪音低的优势，建模时对轮齿的螺旋方向做了对应匹配，保证两齿轮啮合时齿面可实现顺畅的滑动接触，整体模型结构完整，特征清晰，可直观展现螺旋齿轮传动装置的核心结构特点。
