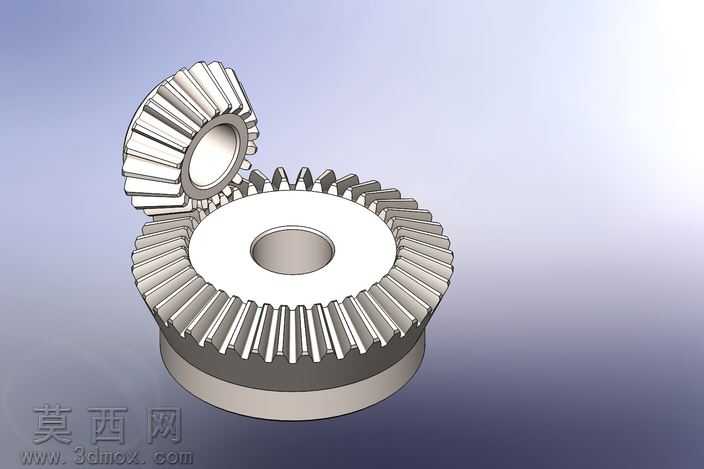

本作品为采用方程式驱动方法完成的直齿锥齿轮组三维建模成果,建模过程依托三维设计软件的参数化关联特性完成,全程以几何啮合关系为核心逻辑搭建参数体系,未采用固定尺寸的硬约束绘制方式,可通过修改核心参数快速生成不同模数、齿数、传动比的匹配锥齿轮副。建模初期首先梳理锥齿轮的啮合几何原理,明确节锥角、齿顶锥角、齿根锥角、分度圆直径、齿顶高、齿根高的几何换算关系,将所有几何尺寸与模数、齿数、压力角、轴交角等核心设计参数建立方程式关联,确保参数修改后所有结构尺寸可自动同步更新,避免手动调整尺寸带来的啮合错位问题。建模过程中先完成单个锥齿轮的基准搭建,以相交轴线为基准建立节锥面参考,通过齿廓渐开线的参数方程生成单齿齿廓曲线,结合齿向的锥度引导线完成单齿的实体特征构建,再通过圆周阵列完成整圈轮齿的生成,后续依次完成轮毂、中心安装孔、定位台阶等辅助结构的建模,保证轮体结构符合常规机械装配的尺寸规范。完成主动轮建模后,依托预设的轴交角参数与传动比关系,自动生成匹配的从动锥齿轮,保证两个齿轮的节锥面完全相切、轮齿啮合间隙处于合理范围,无干涉错位问题。材质与渲染阶段,为齿轮模型赋予金属结构钢材质,调整材质的粗糙度、金属度参数还原钢制机加工零件的表面质感,添加柔和的环境漫反射光照突出轮齿的曲面结构与啮合关系,通过多角度渲染清晰展示锥齿轮副的啮合形态与结构细节。整套模型的结构设计严格遵循直齿锥齿轮的传动设计规范,轮齿的齿形精度、锥度参数、安装定位结构均符合通用机械传动的使用要求,参数化的建模逻辑可大幅提升同类型锥齿轮副的设计效率,无需重复绘制齿形与调整啮合关系,仅需修改核心设计参数即可快速生成适配不同传动场景的锥齿轮组模型,可用于机械传动结构的设计验证、装配模拟、运动仿真等工作场景。
