管材压扁成型冲压模具结构设计

该套冲压成型结构主要应用于金属管材的端部压扁加工场景，在五金加工、家具制造、自行车配件生产、金属护栏加工等领域有着广泛的使用需求，能够将圆形金属管材的指定区段压制成规整的扁状截面，满足管材后续拼接、铆接、螺栓固定的装配要求，替代传统的铣削、打磨 flatten 加工方式，大幅提升型材加工的效率与成品一致性。

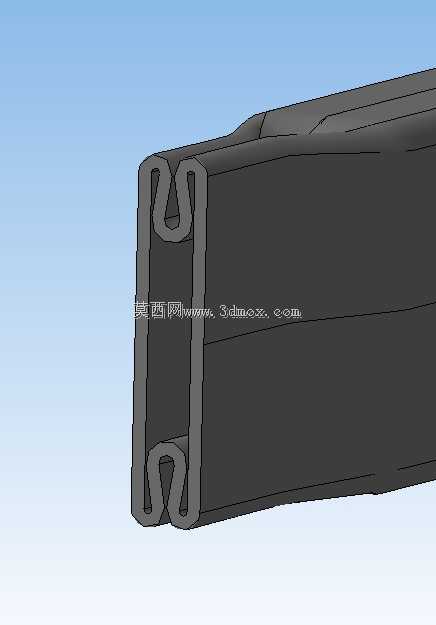

从实际用途来看，这套结构专门针对20×40mm规格的金属管材设计，适配常规厚度的铁管、钢管、铝合金管等常见管材材质，能够在单次冲压行程内完成管材端部的精准压扁成型，加工后的管材扁段截面规整，边缘无褶皱、无开裂，内凹的定位结构能够保证管材在冲压过程中不会发生偏移，成型后的扁段平行度、厚度公差能够满足后续装配的精度要求，无需二次修整即可直接进入下一工序。

在功能特性上，该结构采用对称式的型腔设计，上下模合模时能够对管材上下两侧同时施加均匀的挤压力，避免单侧施压导致的管材错位、壁厚不均问题；模腔内部的仿形凸起结构能够在压扁过程中对管材内壁形成支撑，防止管材压扁段出现过度凹陷、侧壁起皱的缺陷，保证成型后的管材扁段拥有足够的结构强度，能够满足后续连接部位的承重、抗形变要求。

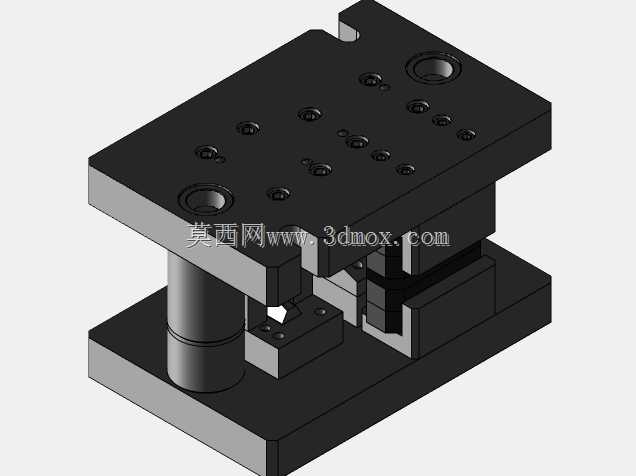

设计思路上，这套结构充分考虑了冲压加工的实际工况，整体采用模块化的拼接设计，易磨损的成型部位采用独立镶块结构，长期使用出现磨损后可单独更换镶块，无需更换整套模体，有效降低生产维护成本；模体的导向结构采用对称布置，合模过程中能够自动校正位置偏差，保证上下模型腔的同轴度，避免出现压偏、错模的问题，降低生产过程中的废品率。

从安装边界与外形尺寸来看，该结构适配常规吨位的开式冲床安装，模体的安装孔位、合模行程都按照通用冲床的参数范围设计，无需对现有冲压设备进行改造即可直接安装使用；成型工位的长度、压扁段的厚度尺寸都经过精准核算，既能够保证管材压扁后的连接强度，也能够控制冲压所需的压力在常规设备的额定负载范围内，适配多数中小五金加工厂的现有生产条件，无需额外添置专用设备即可投入生产。
