台球杆打磨固定支撑工装架结构设计

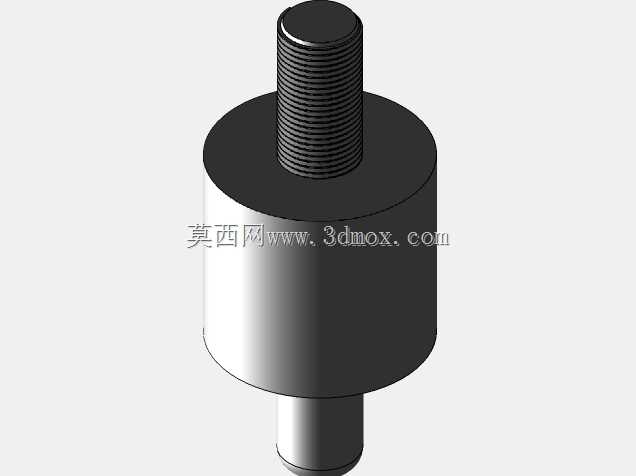

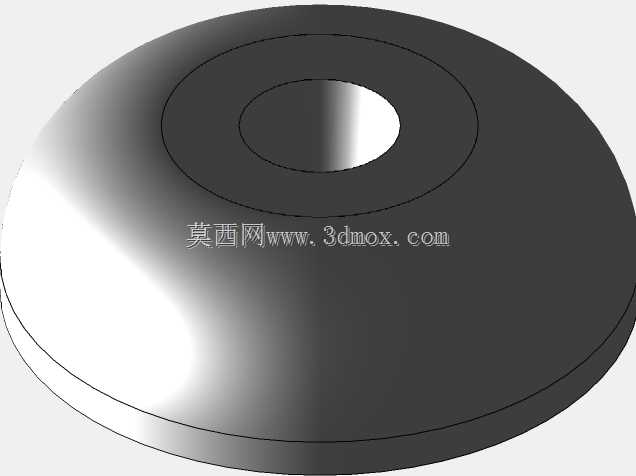

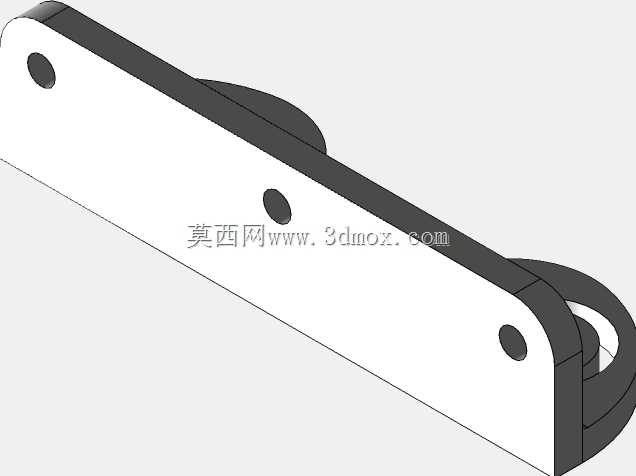

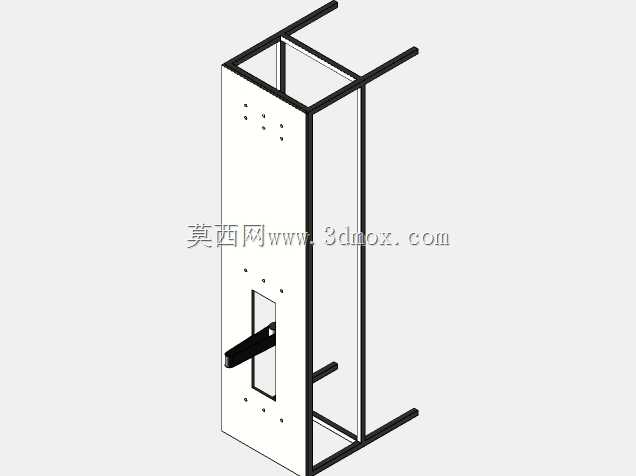

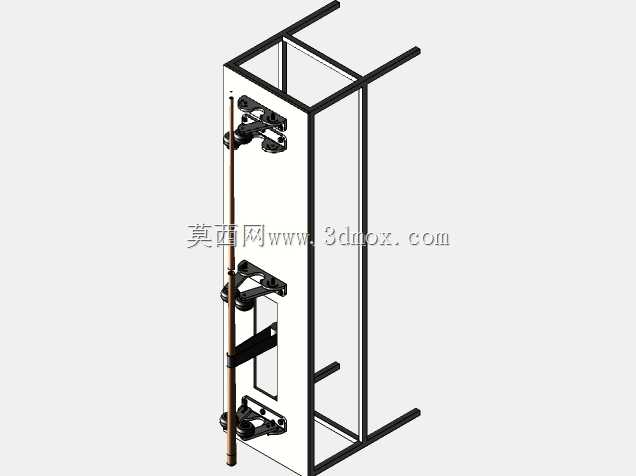

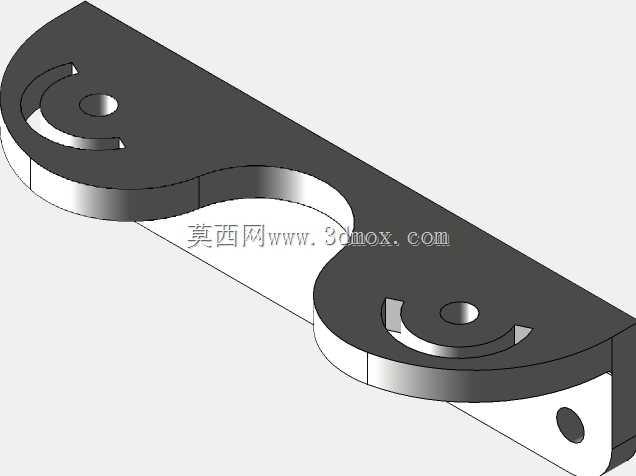

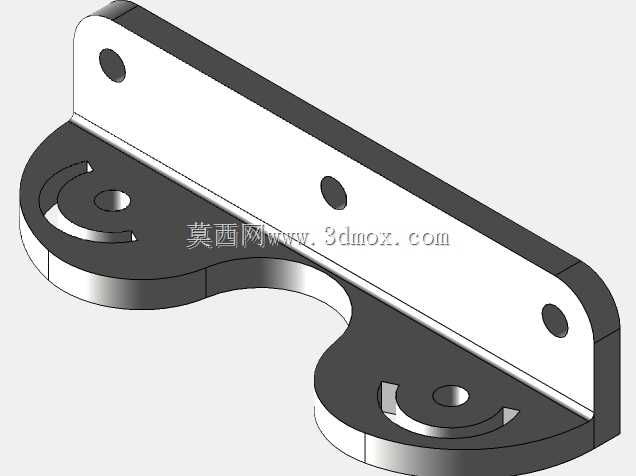

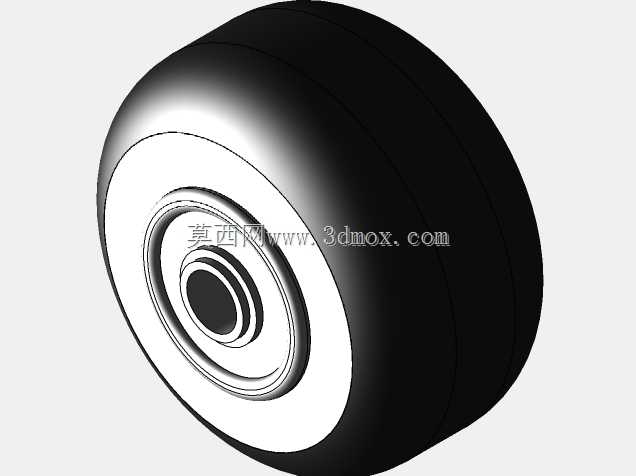

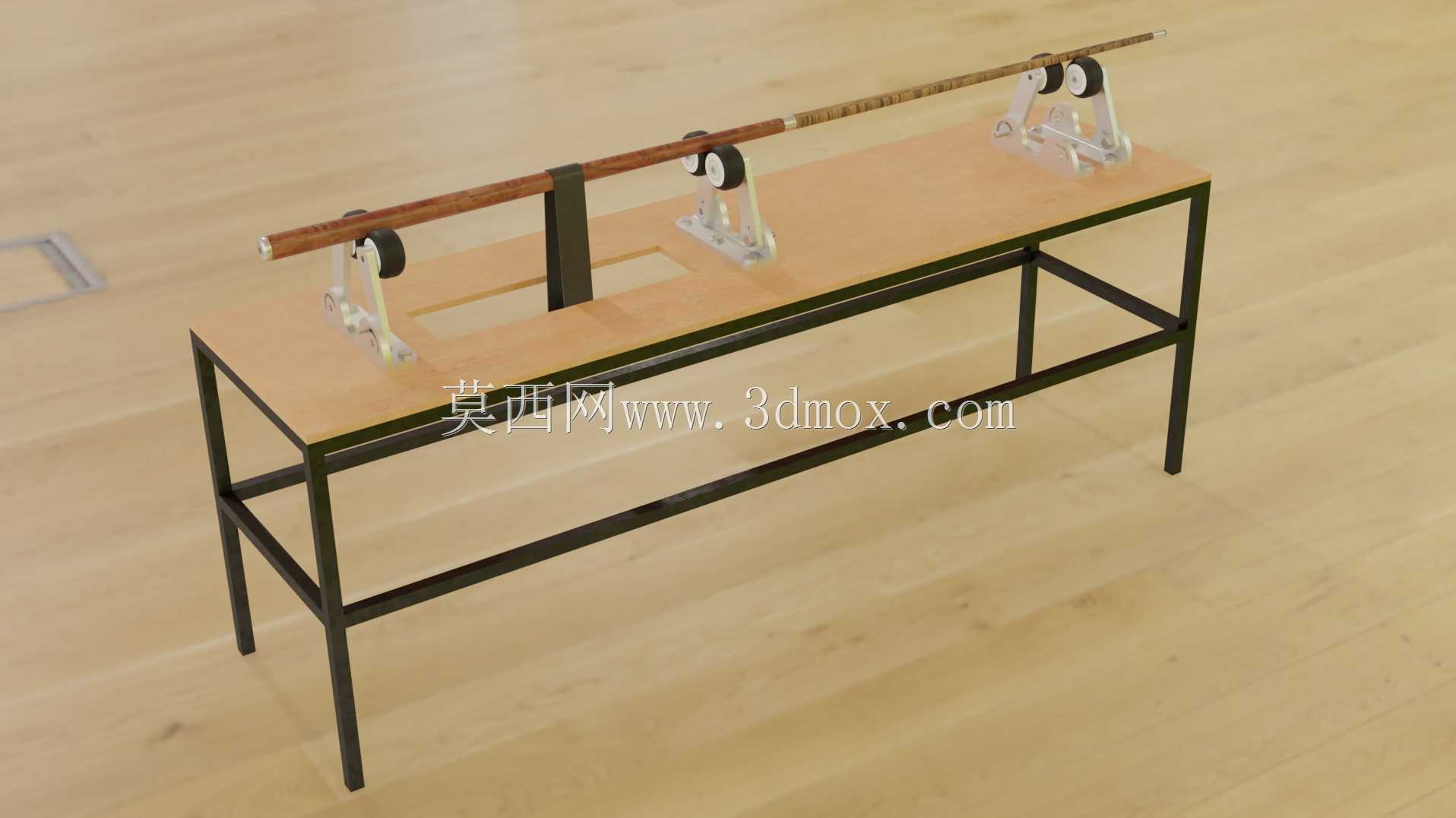

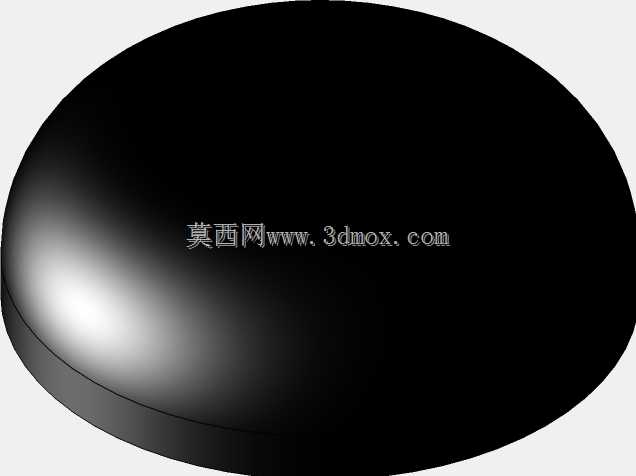

这款工装架主要面向台球俱乐部运维、台球器材维修工坊、个人球杆定制养护等场景，解决传统手工打磨球杆时杆身易晃动、锥度打磨不均、同轴度偏差的痛点，专门适配长度在1.4米至1.6米区间的常规斯诺克球杆、中式八球球杆、美式九球杆的打磨、修锥、抛光、上漆前置固定作业。整套工装采用长条形桌式承载结构，主体框架为薄壁矩形钢管焊接成型，台面选用高密度多层实木板铺设，兼顾结构刚性与台面平整度，避免长期承重出现台面凹陷变形。支撑组件共设置三组可调式滚轮托架，托架底座通过T型滑槽与台面连接，可根据球杆的实际长度、打磨段位置灵活调整托架间距，适配不同重心分布的球杆装夹需求；每组托架上配备两个外包软质聚氨酯胶层的V型滚轮，滚轮转动阻尼适中，既可以承托球杆实现平稳周向转动，又不会在木质杆身表面压出凹痕，胶层的防滑特性也能避免打磨过程中杆身轴向窜动。中间位置设置垂直可调的定位挡架，可根据球杆的直径调整挡块高度，在打磨杆身特定段时提供侧向支撑，防止杆身受砂带或砂纸压力产生弯曲形变，保证打磨后的杆身锥度直线度误差控制在0.1mm每米范围内。整套工装的安装边界为长1.8米、宽0.4米、高0.75米，底部框架设置六处可调脚杯，可在不平整的地面上调平台面，保证托架的水平度一致，避免杆身装夹后出现倾斜。设计过程中充分考虑了人工操作的人机工程学，台面高度匹配成年人站立作业的肘部高度，操作人员无需弯腰即可完成杆身转动、砂纸推送的全流程操作，降低长时间维修作业的腰部疲劳。滚轮托架的铰接位置设置了角度锁紧结构，可根据球杆的锥度变化微调滚轮的支撑角度，让滚轮面与杆身完全贴合，避免点接触造成的杆身压伤。台面预留的长条形滑槽除了调整托架位置外，还可拓展安装打磨导向靠模，实现标准化锥度的批量打磨作业，满足工坊批量维修球杆的效率需求。框架下方的横撑结构既提升了整体框架的抗扭刚性，也可临时放置打磨耗材、养护配件等工具，提升作业台面的空间利用率。
