带简易换挡机构的双输出变速箱结构

这款带简易换挡机构的双输出变速箱，主要面向小型动力传输场景设计，可适配小型非道路作业机械、教学实验台架、轻型输送设备的动力分配与转速调节需求，能够在单动力输入的前提下，为两个执行端提供不同转速的动力输出，满足设备多工况下的转速匹配要求，避免额外增设动力源带来的成本提升与布局冗余问题。

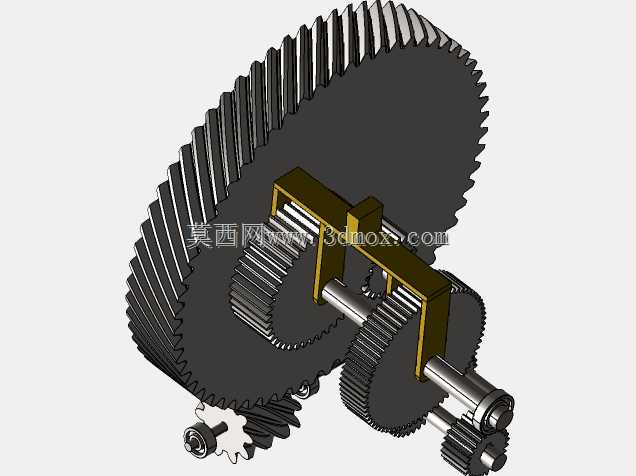

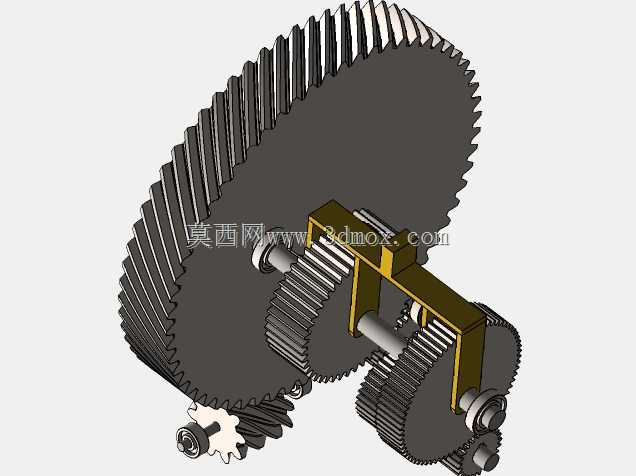

该变速箱核心功能是通过滑移齿轮组的位置切换，实现不同传动比的快速切换，换挡操作无需复杂的同步机构，依靠拨叉带动滑移齿轮沿轴向移动，与对应档位的从动齿轮完成啮合，即可完成档位切换，结构简单可靠，维护难度低，适合对换挡平顺性要求不高、追求结构紧凑与低成本的应用场景。双输出轴的布局可同时为两个工作部件提供动力，例如小型农用机具的行走轮与作业部件、教学演示台的两个负载端，无需额外加装分动结构，大幅简化设备整体的传动链路。

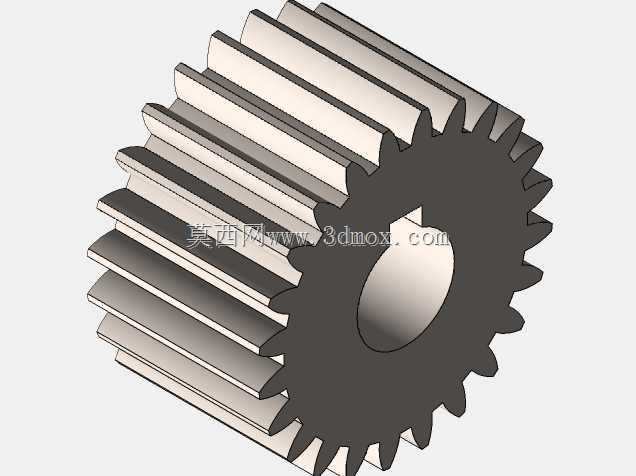

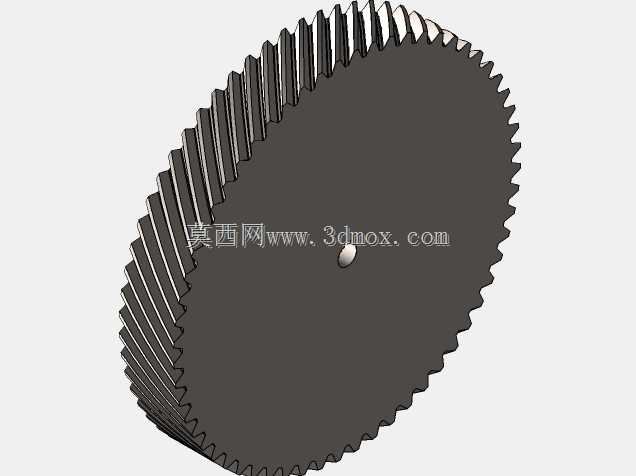

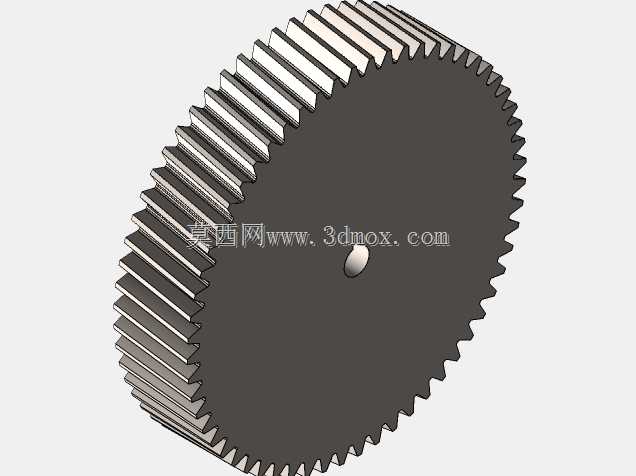

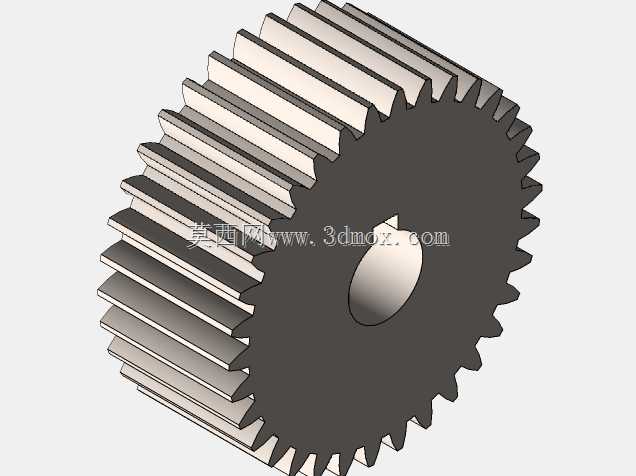

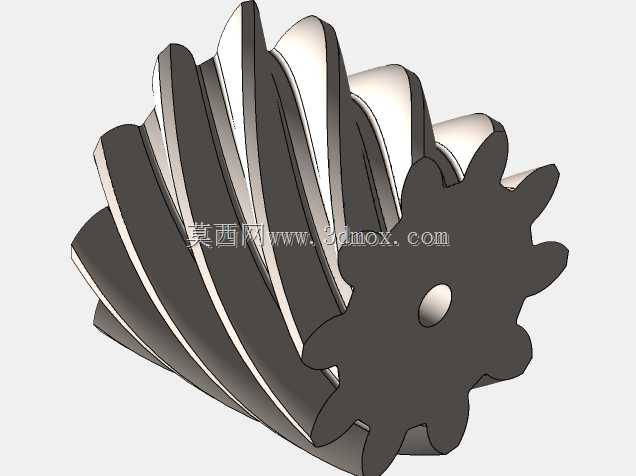

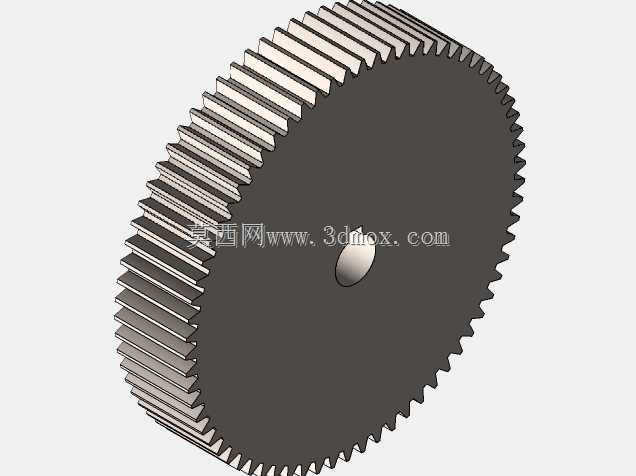

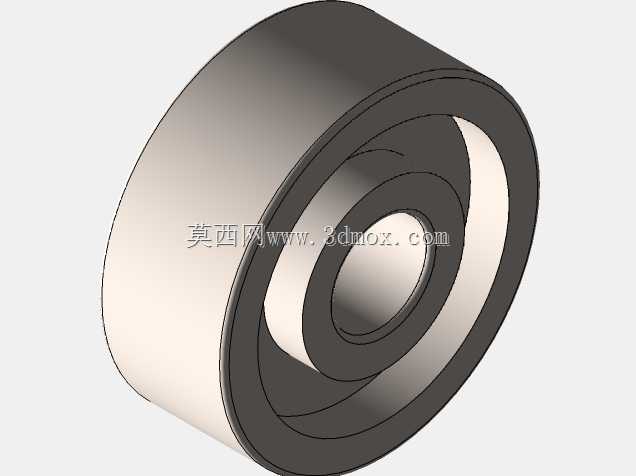

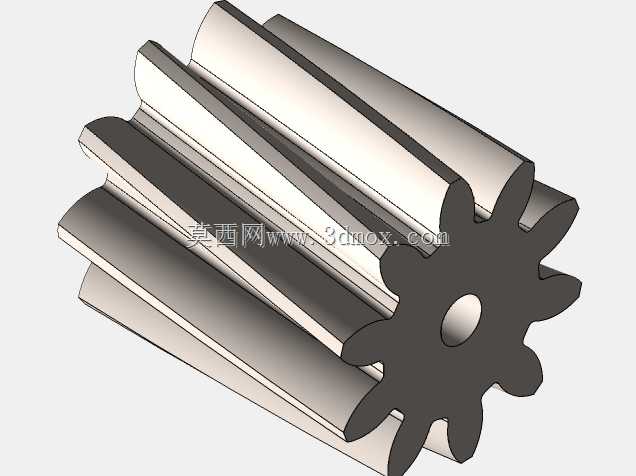

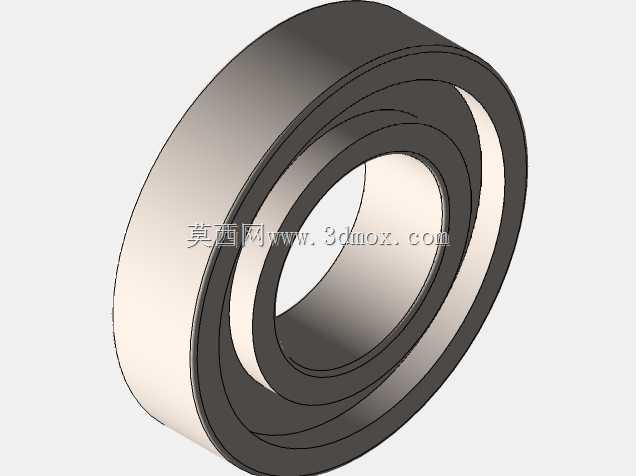

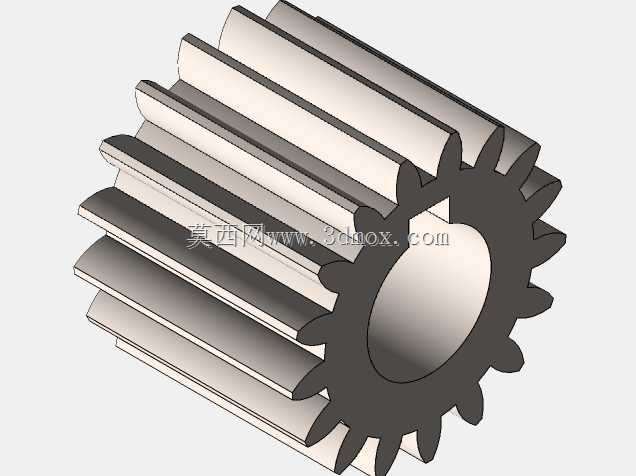

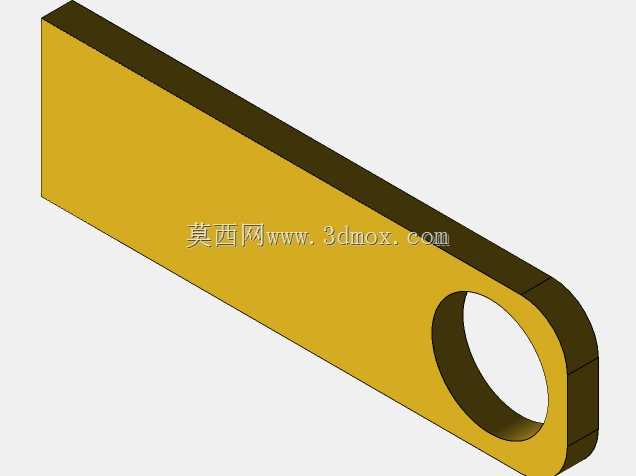

设计过程中优先考虑了机构的易维护性与零件互换性，所有齿轮均采用标准渐开线圆柱斜齿设计，啮合重合度高，传动过程中冲击小、噪音低，能够承受持续的传动载荷。换挡拨叉采用框架式结构，跨接在滑移齿轮组的安装槽内，导向轴与拨叉的配合间隙经过合理设定，既保证换挡动作的顺畅无卡滞，又避免齿轮啮合过程中出现过大的窜动。箱体采用开放式框架布局，无需复杂的密封壳体即可完成所有传动部件的定位支撑，既减轻了整体重量，又方便日常检查齿轮磨损情况、快速更换磨损的齿轮零件，无需完全拆解整个箱体即可完成易损件的更换，大幅降低后期维护的时间成本。

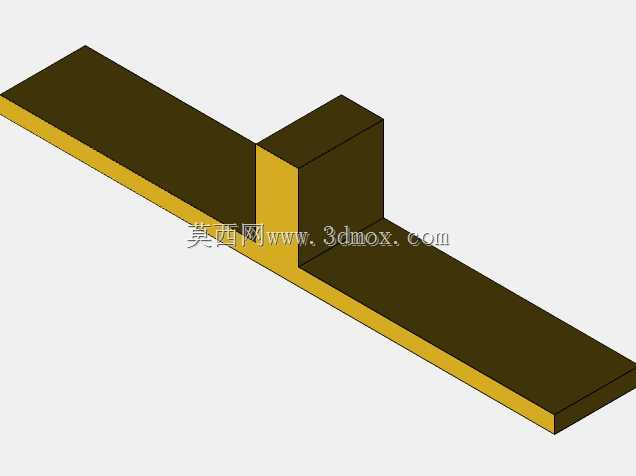

安装边界方面，该变速箱的输入轴位于大齿轮侧端，两个输出轴平行布置于框架另一侧，安装基准面为框架底部的安装平面，预留的安装孔位可直接固定在设备的安装机架上，整体径向尺寸围绕大齿圈的外径设定，轴向尺寸紧凑，不会占用过多的设备安装空间，输入轴与输出轴的轴伸长度、轴径均按照通用传动接口设计，可直接匹配标准联轴器、带轮等传动连接件，无需额外定制转接零件，适配性较强。齿轮啮合的侧隙经过合理调整，既保证传动过程中不会出现卡滞，又能减少反向传动的空程量，保证动力传输的精度。
