管道取放平行四边形连杆夹持机构

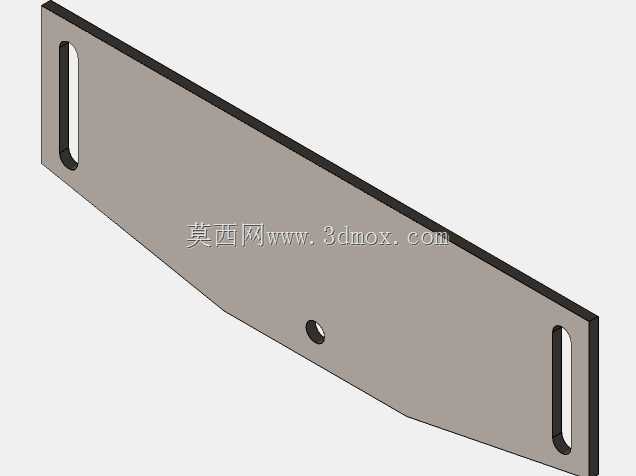

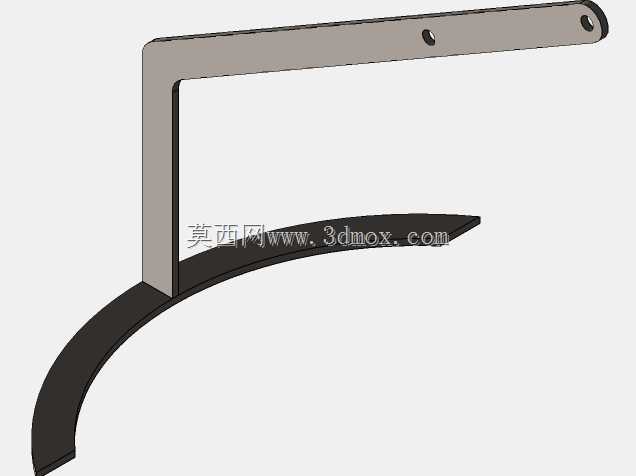

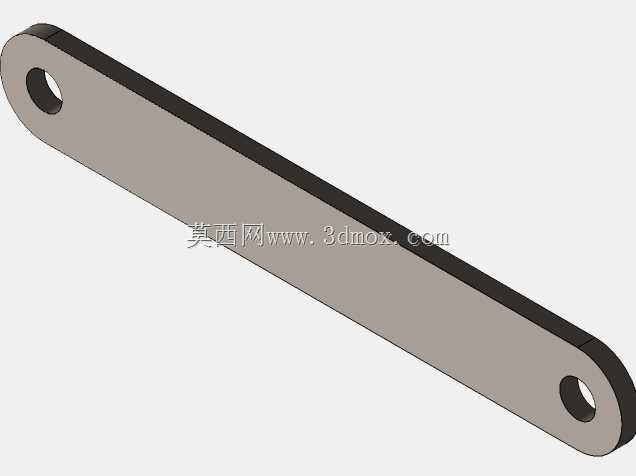

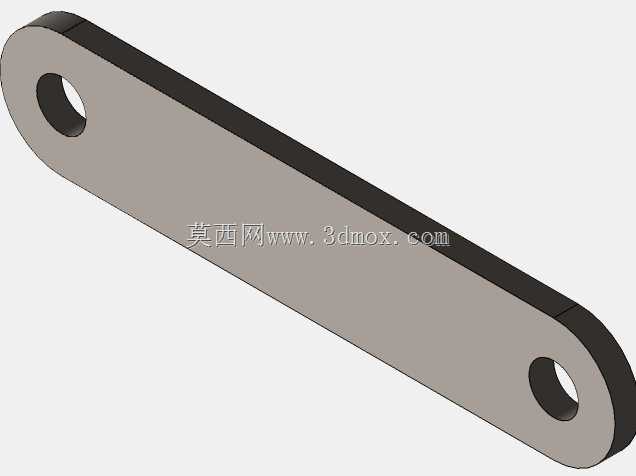

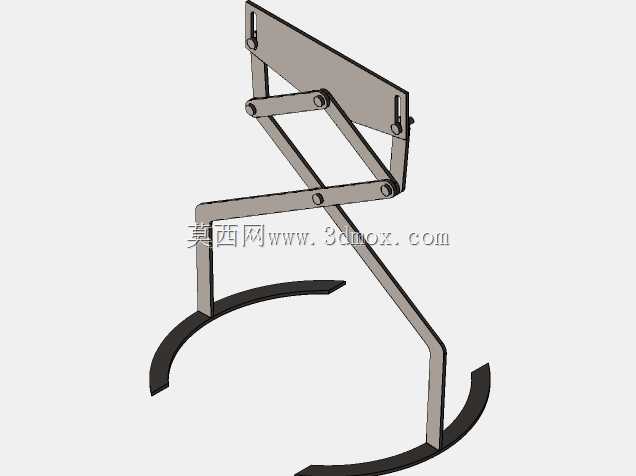

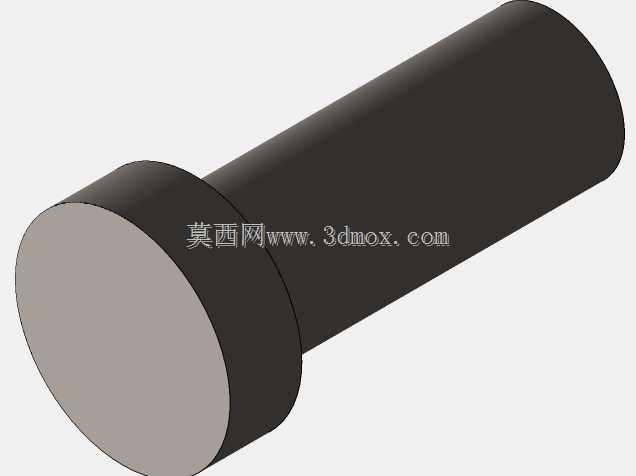

该款取放机构主要面向管材加工、管材仓储转运、管道装配等作业场景设计，可适配圆弧形外壁的管状工件拾取与放置作业，解决传统夹爪对弧形管材夹持易滑脱、对位精度不足的问题，可集成在自动化生产线的移载工位、管材分拣工位以及现场管道施工的辅助作业端，替代人工完成重复性的管材取放动作，降低作业人员搬运大管径管材的劳动强度，同时减少人工搬运过程中管材磕碰损伤的概率。从功能特性来看，该机构采用多组铰接连杆组成的平行四边形联动结构，驱动端仅需设置单处动力输入即可带动两组弧形抱臂同步开合，开合过程中抱臂始终保持对称姿态，不会出现单侧偏摆导致的管材夹持偏心问题，弧形抱臂的内轮廓匹配圆形管道的外壁弧度，接触面积远大于普通平口夹爪，夹持时受力均匀，可适配一定管径范围内的圆形管材，无需频繁更换夹头即可完成同系列不同规格管材的取放作业。设计思路上，整体采用对称式布局，所有铰接点均采用同轴销轴连接，连杆之间的运动间隙经过合理预留，既保证联动过程无卡滞，又避免间隙过大导致的夹持晃动，上部的安装板预留了标准安装孔位，可直接与直线移载模组、多轴机械臂的末端法兰对接，无需额外设计转接板即可快速集成到现有自动化设备中；机构的动力输入点设置在上部连杆的铰接端，可根据实际作业负载选配气缸、电动推杆或者伺服舵机作为驱动源，适配不同节拍、不同负载的作业需求。外形尺寸与安装边界方面，该机构整体采用薄型板式结构设计，横向最大开合宽度可覆盖常规工业管道的常见管径，纵向收拢状态下整体厚度较薄，可伸入管材堆放架的狭窄间隙内完成取料动作，不会与周边的料架、相邻管材发生干涉；底部弧形抱臂的边缘做了圆弧导角处理，取放管材时不会刮伤管道外壁的防腐层或者涂装层，铰接销轴的端部做了沉头处理，没有突出的外凸结构，避免运动过程中剐蹭周边设备或者作业人员，整体安装基准面设置在上部安装板的上平面，安装时仅需保证基准面与移载设备的安装面贴合锁紧即可完成定位，调试过程中仅需调整驱动件的行程即可匹配对应管径的夹持力度，无需对连杆结构做额外调整，现场调试难度低，可快速投入产线使用。
