长轴式带法兰导向传动组件结构设计

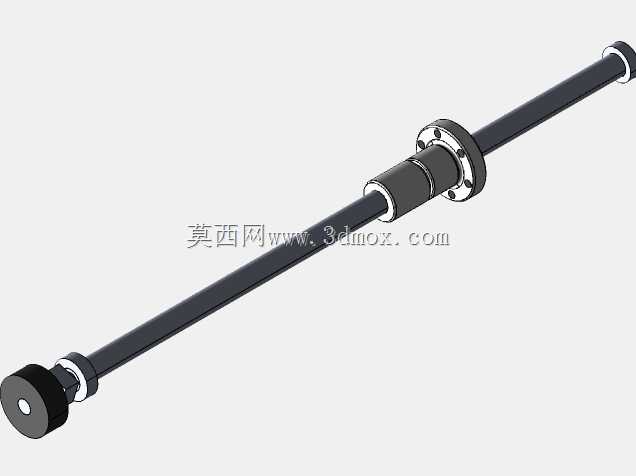

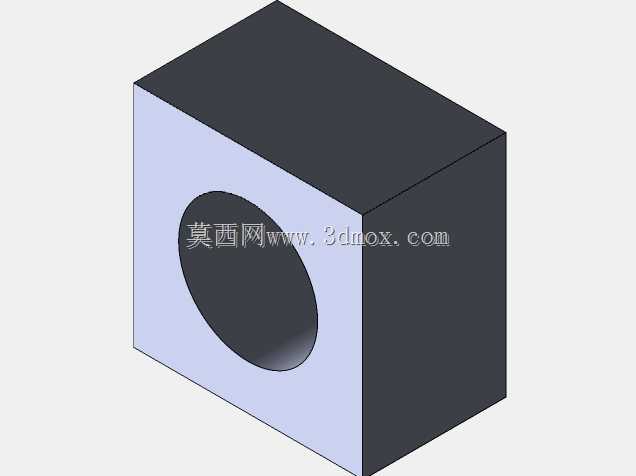

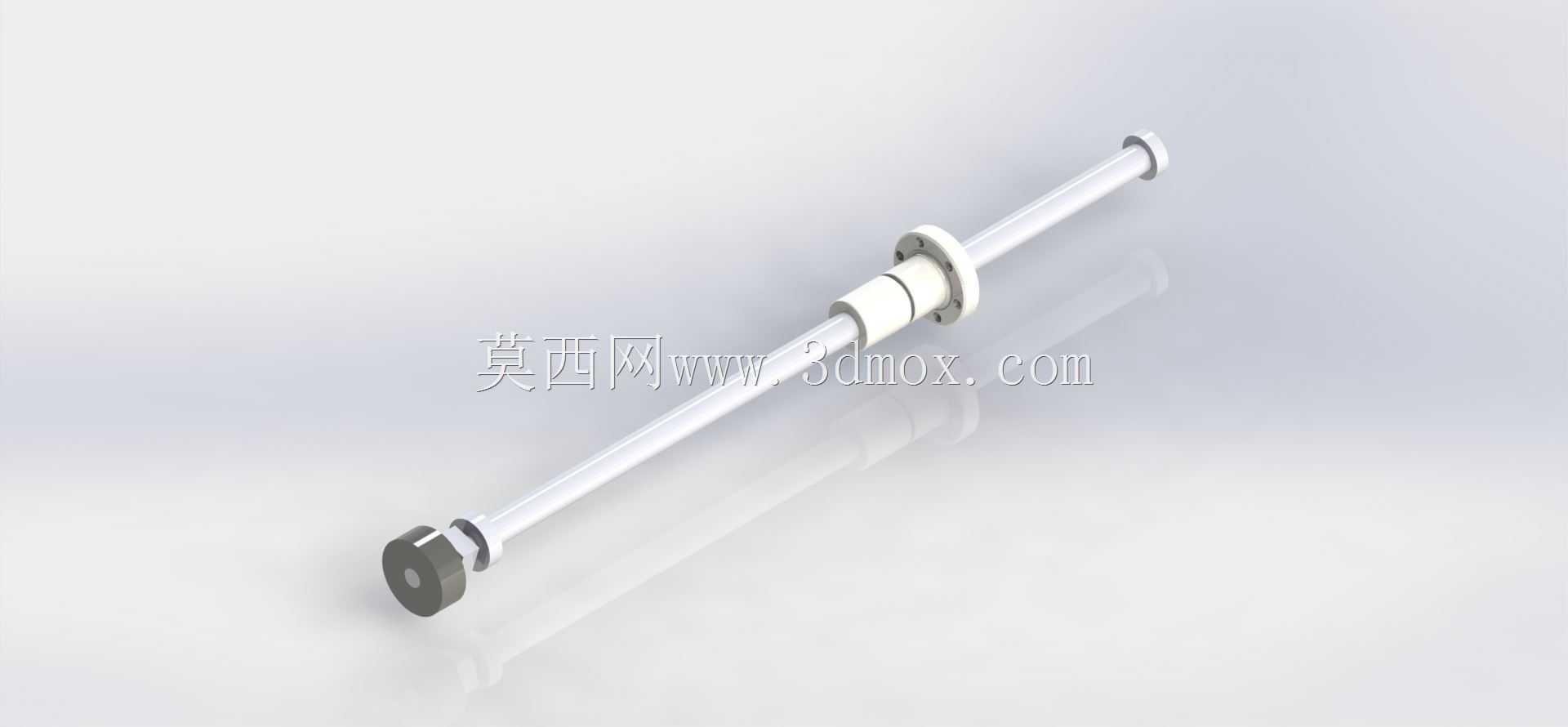

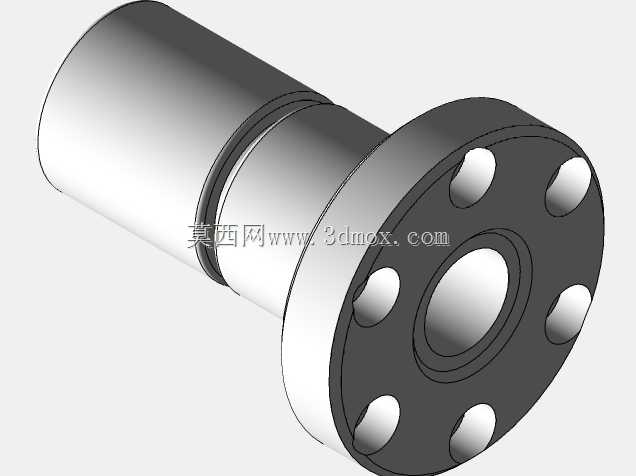

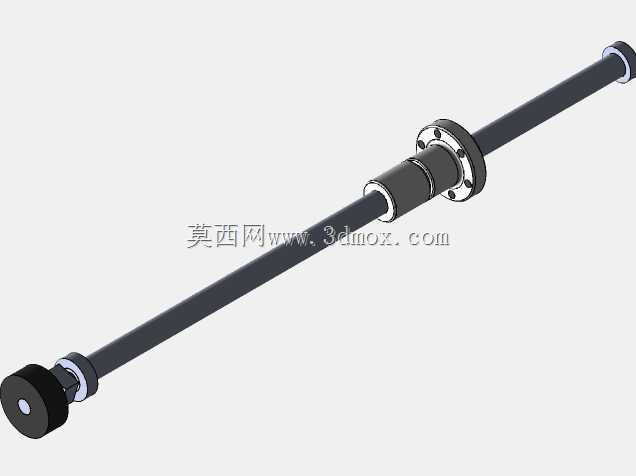

这款长轴式带法兰导向传动组件，主要面向精密直线传动、轻载往复运动的工业应用场景，常见于自动化生产线的工位进给机构、小型检测设备的位移调节单元、包装设备的物料推送模组中，承担直线运动导向、动力传递、部件支撑的核心作用，能够在中等转速、低冲击的工况下保持稳定的运动精度，避免传动过程中出现轴体偏摆、运动卡滞的问题。从实际用途来看，该组件可直接作为独立的直线导向单元嵌入设备机架，也可配合驱动源完成指定行程的往复推送动作，两端的限位端座能够约束轴体的轴向窜动范围，中间的法兰式滑动座既可以沿轴体做顺畅的直线滑移，也能通过法兰盘上的安装孔固定外接执行部件，将动力传递至作业端，适配不同工装夹具、作业头的安装需求。在功能特性上，该组件采用长轴贯穿式结构，轴体表面做了适配滑动摩擦的光洁处理，滑动座与轴体的配合间隙经过合理设计，既保证滑移过程无卡顿，也能控制径向晃动量在精密作业允许的范围内；两端的端座集成了缓冲与限位结构，当滑动座移动至行程端点时，可通过端座的缓冲件吸收冲击，避免硬碰撞造成部件损伤；中间法兰座采用周向均布的安装孔位，能够适配不同规格的外接部件安装，法兰与滑动座本体的同轴度经过设计校核，保证外接部件的运动方向与轴体轴线保持一致。设计过程中，首先围绕目标工况的行程需求确定了轴体的总长度，结合负载大小核算轴体的直径参数，保证长轴状态下的抗弯刚度满足使用要求，避免长轴下垂影响运动精度；其次针对滑动座的受力情况，优化了滑动配合段的长度，分散接触应力，降低长期使用后的磨损量；安装边界方面，两端端座预留了适配标准紧固件的安装孔，可直接固定在设备的安装平面上，中间法兰座的安装孔位采用通用的圆周排布规格，无需额外加工转接件即可完成外接部件装配，整体结构紧凑，安装时无需复杂调试，将两端座固定后即可保证轴体的平行度与直线度，大幅降低设备装配的调校难度。
